试验变压器正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。※敬告用户:由于产品不断更新,说明书内容可能有所改变,恕不再另行通知！本公司保留终解释权！

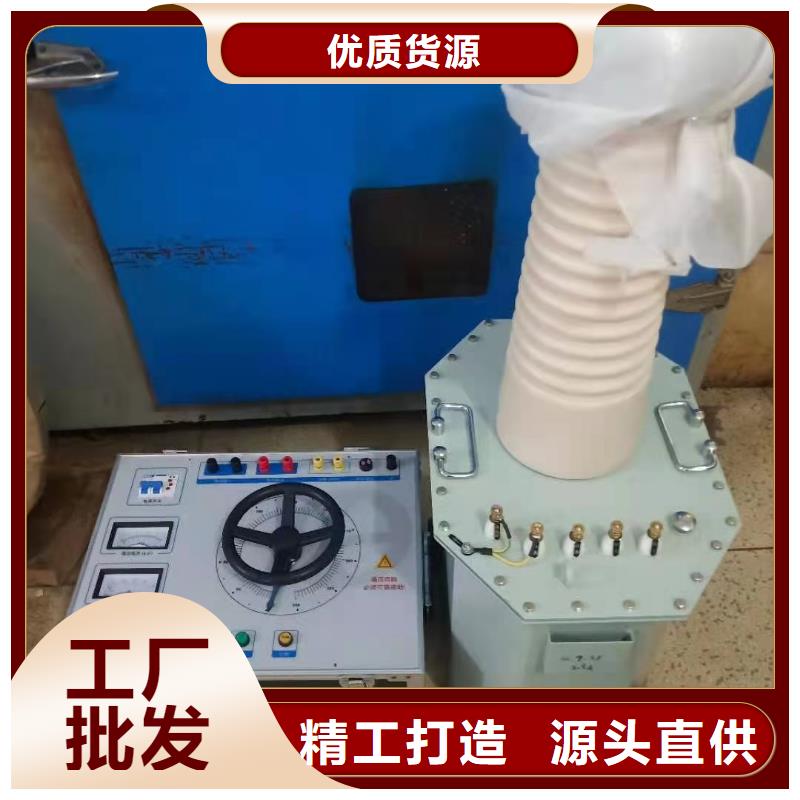

试验变压器衷心感谢您选用了本公司的产品。您因此将获得本公司的技术支持和服务保障。关于本用户手册● 本用户手册适用于TH-10KVA/200KV充气式试验变压器。● 当您在使用本产品前，请仔细阅读本用户手册并妥善保存以备今后参考之用。● 如果您在使用本产品的过程中有疑问或困难，请及时与本公司联系。● 本用户手册的解释权归属我公司，本公司将保留对用户手册的更改。额定容量：10KVA 输入电压：200V 输入电流：50A 输出电压：200KV 输出电流：50mA 仪表电压：100V一、概述试验变压器是电力设备检测及性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。我公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用

试验变压器控制线路图：5－1：普通操作台线路图：如下六、试验现场布串激组合试验接图１、串级接线3UZC(C)—Ⅲ输入ZC(C)—ⅡTH ZC(C)—ⅠＴHＢ—操作台ZC（Ｃ）—Ⅰ—组试变ZC（Ｃ）—Ⅱ—第二组试变ZC（Ｃ）—Ⅲ—第三组试变△—绝缘支架２、概述为了方便电力系统的现场等级的试验，我们专们设计和生产用多台轻型试验变压器串激组合THYDQ系列试验设备。由于分散组合能力方便使用，故可适应现场多种需要。每个单元重量轻，运输和移动方便，使现场能顺利取得较高的试验电源。３、工作原理TH系列高压试验装置，除电压一级外，都在高压绕组中串绕激磁组。该绕组和后一级试验变压器初级线圈参数相同。由控制箱供给第Ⅰ级试验变压器绕组电源。第Ⅰ级高压绕组尾端和外壳接地，首端和第Ⅱ级试验变压器高压尾及外壳连接。由第Ⅰ 级串激抽头供给第Ⅱ级低压绕组的励磁电源，此时Ⅱ级试验变压器输出为第Ⅰ和第Ⅱ级输出叠加。同理，可叠加第Ⅲ级。七、操作试验方法：１、按上图接线，检查压力表指示内部气体压力是否正常（≥ ０.22MPA）２、做交流耐压时短路杆插入孔Ｊ中，做直流泄漏试验，取出 短路杆。３、限流电阻配置：工频耐压每伏0.3～１欧：直流每伏５～１０欧，一般试验可不用。 ４、拆除被试品线引线，套管及器身脏污，必要时采用屏蔽措施。５、准备工作和措施就绪，空试一次设备。６、接上被试品，直流试验应用屏蔽线，以杂散泄漏。７、合上电源，控制箱（柜）电源批示绿灯亮。８、按下起动按钮，起动指示灯亮。９、对控制箱，顺时针均匀加电，注视电压表达到额定电压值。１０、持续规定耐压时间并注视电流表指示。１１、耐压时间到，注视ＫＶ表，迅速均匀降零。１２、做图２实验后用放电棒经电阻放电，然后直接接地放电。１３、高压部分可能被充电部位一一放电后，改变或拆除高压引线，及一切引线至此一次试验终止。八、注意事项１、试验设备的布置，对人身周围要有足够的距离。尽量避免在人员过道上布置设备及施高压引线。２、试验现场安装围栏、悬挂“止步、高压危险”标示牌。３、试验中高压引线要有支撑或牵引绝缘物。要有监护员，防止有人靠近和从底下穿过。４、直流高压试验中微安表在高位时，除有屏蔽盒外有过流自动保护装置以防止突发性击穿短路或放电时表烧坏。５、工频耐压试验：请注意验算设备容量是否足够，并应避免产生谐振。６、工作地线（高压尾、稳压电容末端接地线）与保护地线（操作箱外壳）应分开连接，并有良好的接地性能。７、试验中如有电源不规则摆动（如电焊）必然影响高压输出稳定，此时应停止试验查找原因排除。８、试验工作对气候（温度、湿度）的要求应符合试验规程要求，并作记录。９、高压测试工作要严格执行能源部颁发的工作规程有关规定。
