发电机特性综合测试仪数据分析程序仪器内置的数据分析软件主要包括：波形展示和分析工具，组合运算工具，交叉图形工具，频谱分析工具，谐波分析工具，有效值计算工具，交流功率计算工具，三相对称性分析工具和相量图绘制工具软件工具中的示波器组件负责完成数据采集过程中的波形实时展示，数据分析中的波形放大，缩小，定位，参数统计等，以及整个试验模板的通道展示名称，单位，时间窗口范围，通道坐标范围，是否隐藏通道，当前展示坐标轴等。组合运算工具为用户提供通道数据运算功能，当数据采集完成后，用户可以使用该工具对当前示波器时间窗口中的图形进行加，减，乘，除和积分等运算，运算结果还是以示波器形式展现，用户可以选择生成该曲线的图片或导出该曲线的EXCEL数据等将运算结果保存。交叉图形工具中为用户提供曲线相关性分析功能，用户可以对当前示波器时间窗口中的任意两条波形制作相关性曲线，还可以选择生成该曲线的图片或导出该曲线的EXCEL数据等将相关性曲线数据保存。频谱分析工具提供信号的傅立叶频谱变换功能，用户可以对当前示波器时间窗口中的任意一段曲线进行频谱变换，以获取该信号的频谱图形，然后通过生成图形或者EXCEL文档形式将数据保存。用户通过有效值计算工具可以对当前示波器时间窗口中的特定信号进行有效值计算，以获取信号的交流有效值。用户通过交流功率计算工具可以对当前示波器时间窗口中的某2个特定信号进行功率计算，计算的指标包括有功功率，无功功率，视在功率，有效值，功率因素等。三相分析工具是以当前示波器时间窗口中的指定的6个信号为A/B/C三相的电压和电流，计算每个信号的有效值，每一相的有功功率，无功功率，视在功率，功率因素以及三相电压和电流的零序分量，正序分量，负序分量，并绘制各个信号，分量的相量图。第三章 软件操作3.1 仪器启动与关闭在开启仪器电源之前，首先连接仪器主机箱和通信终端之间的连接电缆，仪器的电源开关和插座在仪器主机箱右侧，电源附件的保险管型号为0.5A。仪器的主机和操作终端都过主机电源系统供电。关闭仪器时，首先使用软件界面上的关闭系统，将仪器的所有软件系统关闭，然后待仪器界面提示：It is now safe to turn off your computer时，将主机箱右侧的电源开关切断

发电机特性综合测试仪概述多功能电参数现场分析仪是通过在线检测单相/三相电能表、计量装置的综合误差从而初步判断该装置是否存在故障，并能准确找出故障点的综合检测仪器。该产品保留钳型万用表的外形，增加了多种电力系统专用功能，体积小，功能齐全，使用更方便。在使用本仪表前，请仔细阅读使用说明书并请注意有关工作准则。二、工作准则使用注意事项2.1 当仪表或测试表笔外观破损时，请不要使用。2.2 仪表只有和所配备的测试表笔一起使用才符合标准的要求。2.3 手握钳表测量时，应将手指放在表身的护环后面。2.4 当屏幕显示时，表示低电量，请及早更换电池，避免错误读数。2.5 当长时间不使用时，请将电池取下，并避免存放于高温高湿的地方。三、功能及特点3.1 电流回路测量均由高精度钳型电流互感器完成。3.2 在线校验单相电能表(带CT或不带CT)电表误差。3.3 可在线用实测电能的瓦秒法检测高压和低压单/三相电能表(带CT或不带CT)基本误差及综合误差。3.4 在不停电，不改变计量回路接线的情况下检测出计量装的各种故障。3.5 测量电压、电流、功率、相角、功率因数、频率等多种电参量。3.6 实时测量低压计量装置的CT变比。3.7 显示单三相相量图，方便查找现场接线错误。3.8 可显示电压、电流的波形图，方便进行1-24次谐波分析。3.9 体积小、重量轻，操作简单。3.10 手动校验单项电能表误差，无需手动开关，使用确认功能键即可完成。3.11 使用中文液晶显示，界面友好操作方便。

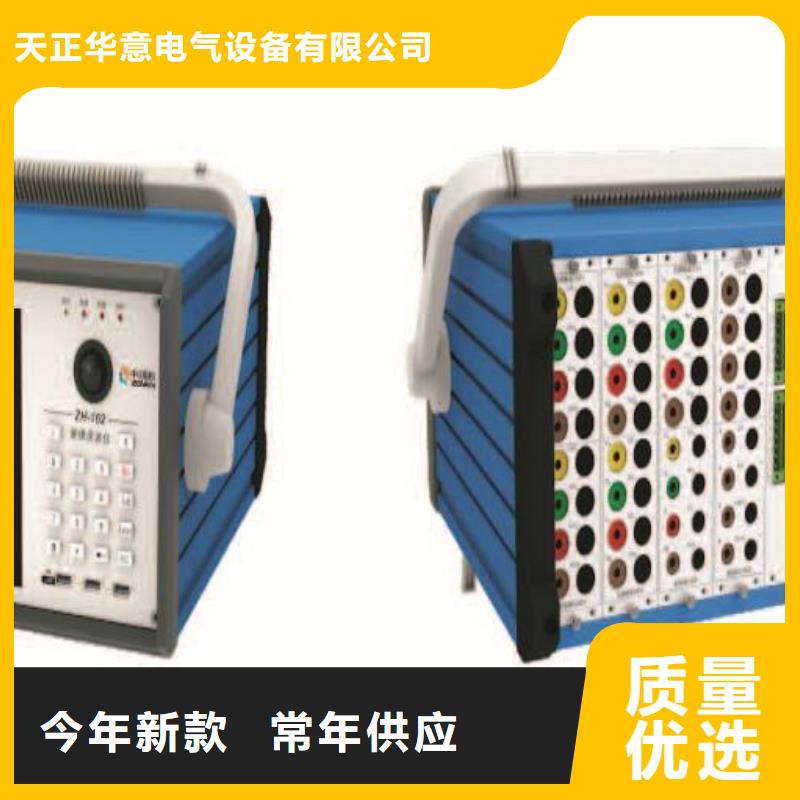

发电机特性综合测试仪模拟通道类型录波仪将模拟通道定义为4种类型，即交流信号、直流信号、转速、4～20mA信号。每个类型各有不同的计算方法。交流信号：用RMS（均方根）算法计算有效值。当外接互感器（如PT、CT）时，变比一次/变比二次分别对应互感器的标称一次值/二次值，例如15KV/100V、12kA/5A。直流信号：采用20ms平均值计算有效值。当外接互感器（分流器）时，变比一次/变比二次分别对应互感器的标称一次值/二次值，例如1500A/75mV。转速：转速通道处理并提取转速信号的过零点信息，根据过零点计算转速、功角等参量。转速信号的变比是极对数的含义。详见5.7.1。4～20mA信号：与直流信号同样是采用20ms平均值计算有效值。当外接变送器时，4mA对应值、20mA对应值分别输入变送器4mA、20mA对应的一次值。2.4 开关量通道标配为外接8路无源节点（通道内部输出＋24V）8路有源节点（有源节点外部电压：DC12V～220V）。也可根据用户要求配置有源节点的电压范围。同步采样开关量通道多可配置32路。2.5 派生量录波仪多可设置24路派生量，各类型的准确度如表3所示。派生量的具体种类及设置参见“5.3.1 派生量”。
