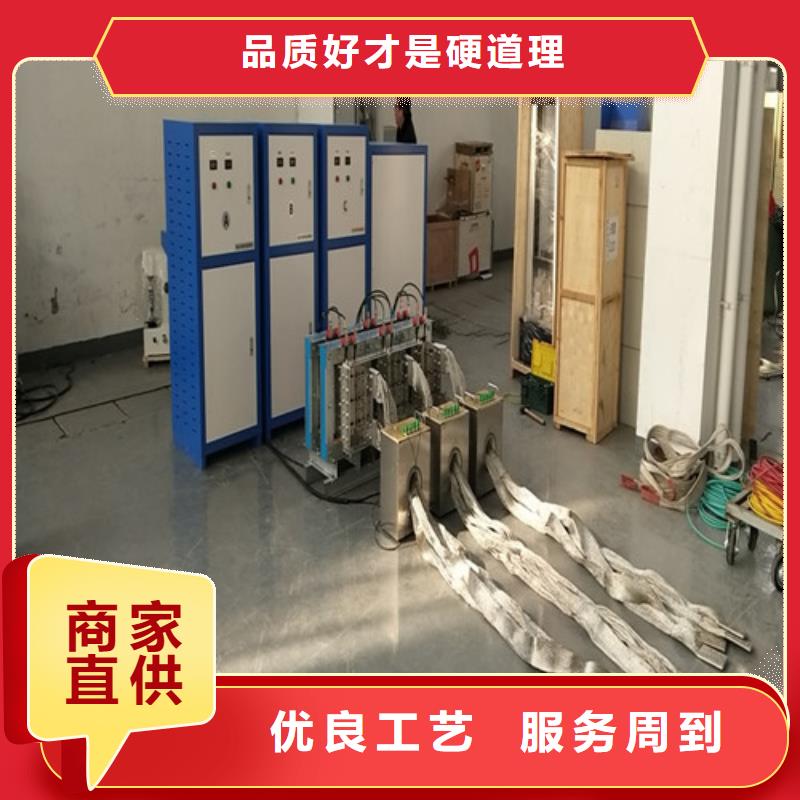

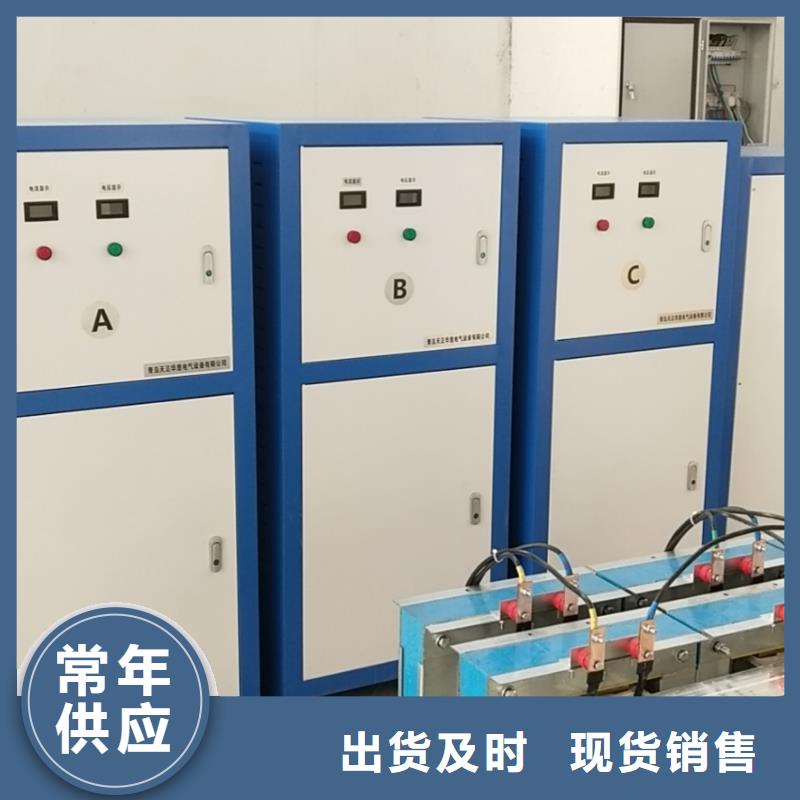

大电流发生器 简介三台单相大电流发生器按星形连接。冷却方式：自然风冷。升流器应选取性能满足使用要求并符合相应标准规定的导电、导磁和绝缘材料，在构成产品后应满足相关标准试验要求；引出线和端子的结构应保证良好的电接触和预期的载流能力，并应有足够的机械强度，端子应便于安装和与外部导线连接，端子温升不得超过75K。接地点应可靠接地，接地点附近应有易见、清晰、不易脱落的接地标志符号。大电流发生器的出线端配有穿墙铜排，铜排的规格满足7000A的载流要求。变压器的基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流入其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。一般指连接交流电源的线圈为「一次线圈」；而跨于此线圈的电压称之为「一次电压」。在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的「匝数比」所决定的。因此，变压器区分为升压与降压变压器两种。大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，吾人可以如是说，倘无变压器，则现代工业是无法达到发展的现况。3.3.2功能特性：当一个正弦交流电压U1加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通ф1，它沿着铁芯穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互感电势U2，同时ф1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通ф2，ф2的方向与ф1相反，起了互相抵消的作用，使铁芯中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。当次级负载电流加大时I1增加，ф1也增加，并且ф1增加部分正好补充了被ф2所抵消的那部分磁通，以保持铁芯里总磁通量不变。如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。变压器能根据需要通过改变次级线圈的圈数而改变次级电压，但是不能改变允许负载消耗的功率。

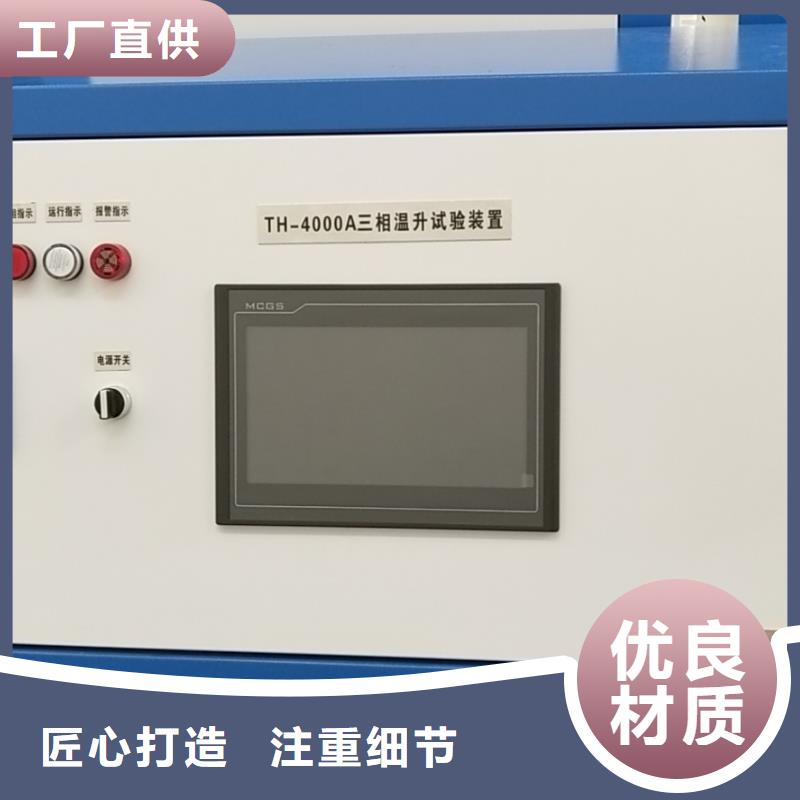

大电流发生器 自动测试界面输出电流：即当前电流输出值。电流时间：本次测试电流的累计输出时间。右上角的时间为当前系统时间。开始时间：即本次测试的开始日期及时间。测试时间：本次测试的总共耗时时间，包括电流输出累计时间和暂停累计时间。测试次数：及电流输出的次数。按下开始后电流次数加1，暂停取消后电流次数加1 。暂停时间：及本次暂定的时间，再次暂停后时间重新计时。温度1-温度6：外部温度传感器所测温度。如果显示800.0 说明温度传感器故障，或是没有安装。此时系统将主动屏蔽该路温度检测。开始按钮：系统启动自动测试。暂停按钮：系统提前结束当前电流输出进入暂停状态，此时仍然进行自动测试流程。返回按钮：返回系统菜单，在测试状态，返回按钮无效。4.手动测试界面手动测试界面和自动测试界面类似。只是比自动测试界面增加了保持按钮。自动测试时，可以通过下控制机箱上的启动按钮或是停止按钮来实现开始和终止测试。与触屏界面的开始按钮功能相同。电流条件需要通过机箱上的，电流加和电流减按钮来操作。暂停按钮：当按下暂停按钮后，系统中断电流输出。并开始计时，弹起暂停按钮，系统恢复电流输出。保持按钮：当按下保持按钮，系统自动将当前电流设置位标准电流，同时保持不变。如果输出电流大于或是小于保持电流，系统将自动调整会保持电流。保持按钮按下后电流加和电流减按钮将无效。5.查看数据界面通过“手动试验数据”或是“自动试验数据”可以进行手动或自动试验数据显示的切换。通过“前”或“后”按钮可以选择查看时间。通过转存到U盘按钮组，可以选择某个时间段的数据存储到U盘上面。注：在存储以前，请先将U盘插到机器上，按下按钮后等待30秒左右即可拔出U盘
