直流系统接地故障定位仪

直流系统接地故障定位仪 功能特点1．主要功能介绍系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；（系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，可实现0—999.9KΩ的测量；．交流窜电检测功能，仪器可判断直流系统中的交流窜电故障，并可测量直流系统中串入的交流电电压值，交流电压测量范围为0—280V；．支路绝缘阻抗测量功能，仪器测量每条支路的正负对地绝缘阻抗大小；支路接地故障点定位功能，仪器可实现接地故障支路接地故障点的定位功能；．电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA；（．具有不发信号接地查找功能，装置可以在不向系统注入任何信号的条件下实现接地故障点的定位；（方向显示功能，对于测试出有接地指示的支路，仪器将会有方向指示箭头提示用户接地点与所查找接地点之间的相对方向，提高查找效率。绝缘指数分析功能，在使用接地功能检测时，检测完一条支路后，探测仪会显示该条支路的绝缘指数情况，供用户参考分析。（．波形曲线显示功能，在使用探测仪对被测支路绝缘状况进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找。

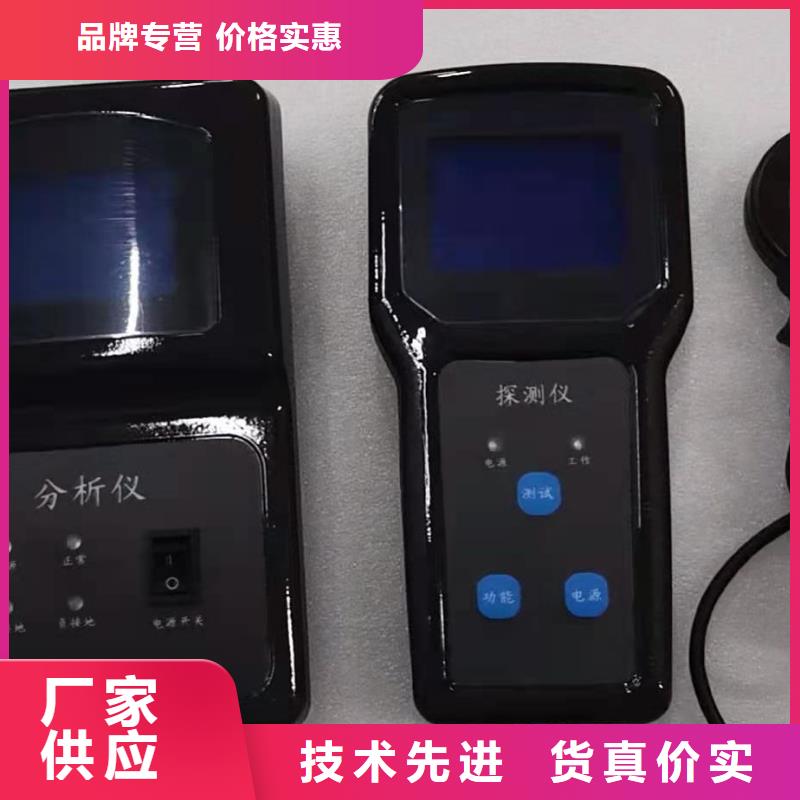

直流系统接地故障定位仪 使用方法5．1 接线5．1．1 分析仪接线分析仪共配有两段连接插头，其中I段包括一条红色连接线、一条黑色连接线以及一条黄色连接线；II段包括一条红色连接线以及一条黑色连接线。将配备的红、黄、黑三条连接线插座一端按颜色标记插入分析仪I段插头处；断开电源开关，将红、黄、黑三条连接线的另一端按如下述接入：将红色连接线的红夹连接到第I段母线的正极处；将黄色连接线的黄夹连接到第I段母线的地；将黑色连接线的黑夹连接到第I段母线的负极处；如果要检测直流互窜，需将配备的红、黑两条线按下述接入装置与系统：将红色连接线与黑色连接线插座一端按颜色标记插入分析仪II段插头处；将红色连接线的红夹连接到第II段母线的正极处；将黑色连接线的黑夹连接到第II段母线的负极处；如下图示：不做直流互窜检测时不接第II段母线的两条连接线。5．1．2 探测仪与采集器连接将充满电量的4节5号充电电池装入探测仪的电池仓内；将采集器航空插一端与探测仪插座相连接。5．1．3上电检查各部分接线无误后，开启分析仪电源开关，电源指示灯与液晶屏均被点亮，设备进入工作状态，如果系统不存在接地，则分析仪正常指示灯亮，如果存在正接地则正接地指示灯亮，如果存在负接地则负接地指示灯亮。5．2 操作5．2．1 分析仪操作分析仪面板上共有四个按键，可对分析仪的工作参数进行调整，按键排列图如下：调幅：通过该按键可以实现电流信号幅值大小的调节，电流信号幅值可在0mA,0.25mA,0.5mA,1mA,2mA之间进行循环设定，开机默认为1mA。复位：通过该按键可以实现程序重新初始化重新运行。波形：通过该按键可以实现电流波形的选择，电流波形可选择为方波或正弦波，当设定为方波时分析仪状态栏波形显示为“”，当设定为正弦波时分析仪状态栏显示为“”，开机默认为“”。
