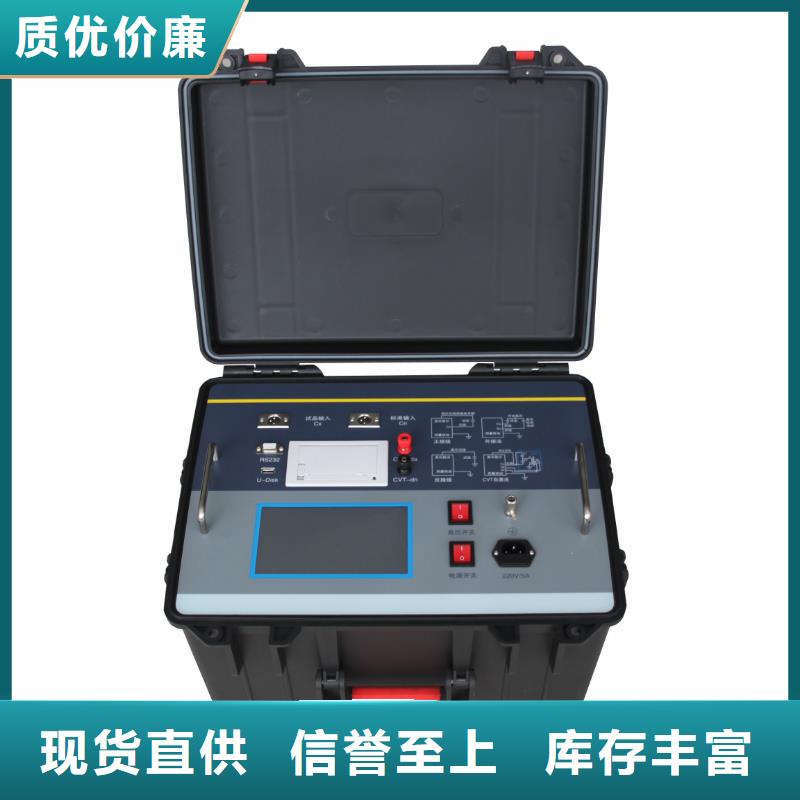

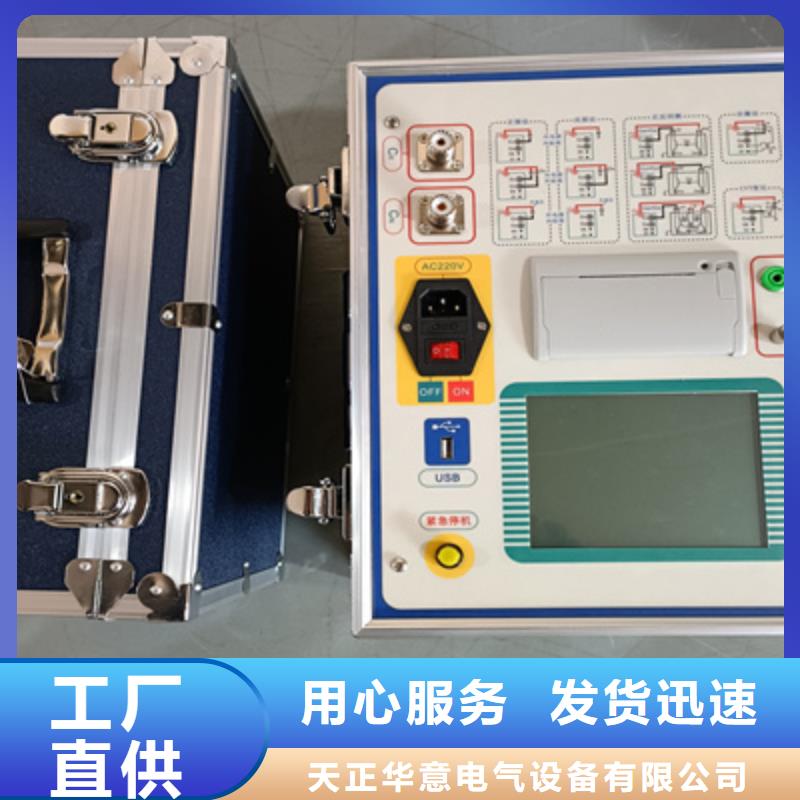

介质损耗测试仪 注 意：如果打开高压盒电源开关指示灯不闪烁，可能是电池没电了，需要充电。4.9、高压测量接线柱安装位置：如图4—2—⑨。功 能：反接法测量时，被试品的测量输入插座。注 意：高压小于等于12 kV，电流小于等于15A。4.10、高压接线柱安装位置：如图4—2—⑩。功 能：测试高压接线柱，反接法测量时被试品的高压屏蔽极。注 意：高压小于等于12kV。4.11、高压盒电源开关和充电插座安装位置：高压盒底面，如图4—2—11。功 能：高压盒电源开关和充电插座。注 意：高压盒内置锂电池电量可以在手持终端主界面查看。不使用时请及时关闭电源开关，以免电池掉电。充电必须使用原厂自带充电器，充电电压12.6V电流小于等于3000mA，充电插座严禁短路。4.12、低压盒电源开关安装位置：如图4—2—12。功 能：低压盒电源开关。注 意：不使用时请及时关闭，以免电池掉电。4.13、低压盒电源指示灯安装位置：如图4—2—13。功 能：打开低压盒电源开关则指示灯一直亮。注 意：如果打开高压盒电源开关指示灯不亮，可能是电池没电了，需要充电。4.14、低压盒充电插座安装位置：如图4—2—14。功 能：低压盒内置锂电池充电插座。注 意：电池电量可以在手持终端主界面查看。充电必须使用原厂自带充电器，充电电压12.6V电流小于等于3000mA，充电插座严禁短路。4.15、测试主机2.4G天线插座安装位置：如图4—2—15。功 能：手持终端与测试主机之间的无线通讯。注 意：必须使用2.4G天线，开机之前请检查天线是否插好拧紧。4.16、低压测量接线柱安装位置：如图4—2—16。功 能：正接法测量时，被试品的测量输入插座。注 意：电流小于等于15A。4.17、接地接线柱安装位置：如图4—2—17。功 能：测试主机接地接线柱，正接法测量时被试品的低压屏蔽极。

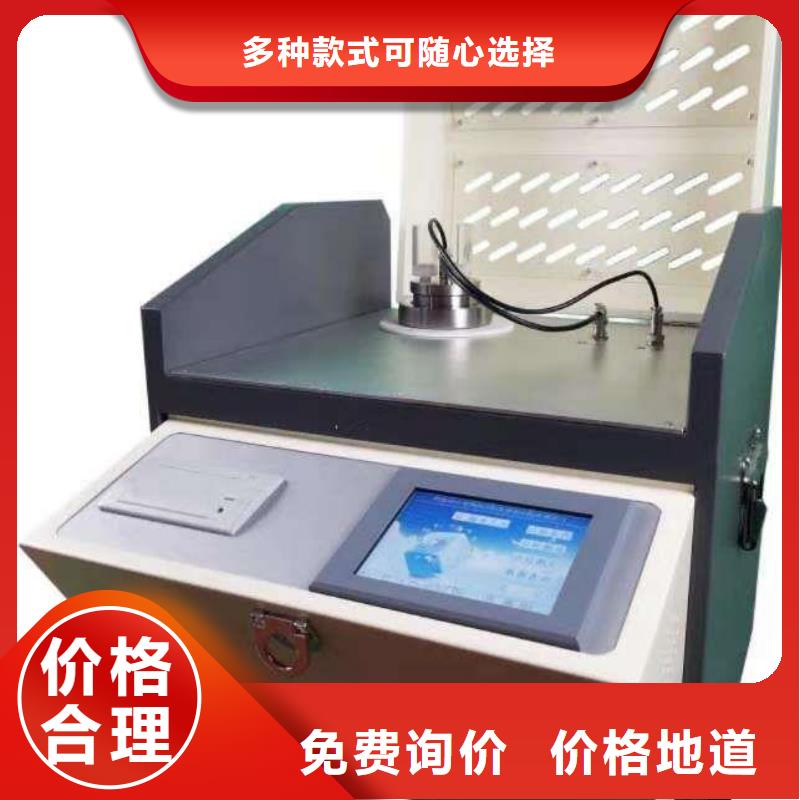

介质损耗测试仪因此必须严格按照下述方法要点进行。a．完全拆卸油杯电极；b．用中性擦皂或洗涤剂清洗。磨料颗粒和磨擦动作不应损伤电极表面；c．用清水将电极清洗几次；d．用无水酒精浸泡各零件；e．电极清洗后，要用丝绸类织物将电极各部件的表面擦拭干净（别的布料会有绒毛粘在电极上），并注意将零件放置在清洁的容器内，不要使其表面受灰尘及潮气的污染；f．将各零部件放入100℃左右的烘箱内，将其烘干。?以油洗油：有时由于油样很多，所以在测量中往往会一个接一个油样进行测量。此时电极的清洗可简化。具体做法如下：a．将仪器关闭，将整个油杯都从加热器中拿出，同时将内电极从油杯中取出；b．将油杯中的油倒入废油容器内，用新油样冲洗油杯几次；c．装入新油样；d．用新油样冲洗油杯内电极几次，然后将内电极装入油杯。附说明：以油洗油的清洗方式可大大提高了测量速度，但如遇到特别脏的油样或长时间不用时，应使用前面一种方式。7.油杯主要技术参数⑴ 高低压之间距离 2mm⑵ 空杯电容量 60±2PF⑶ 测试电压 工频2000V⑷ 空杯介损 tgδ＜1×10-4⑸ 液体容量 约40ml⑹ 电极材料 不锈钢⑺ 体积 70mm(D)×120mm（H）四、工作原理1.仪器内部功能构造框图图三 仪器内部功能构造框图2.介损测量原理图图四 介损测量原理图3.工作原理?加热仪器采用高频感应炉加热，启动加热后，温控CPU发出加热命令，同时采集油杯内部温度传感器的温度值，加热采用变功率控制和PWM控制两者相结合的控制方式。在油样温度较低时，用大功率加热方式，这有利于缩短油样加热时间；待温度升至接近预设温度时，采用较小功率PWM加热方式，这样有利于油样加热均匀。高频感应炉加热避免了发热块加热不均匀的现象。?控温在实测温度接近预设温度时，温控CPU采用小功率PWM方式加热，采样温度值经PID运算，分析出PWM控制占空比，使温度严格控制在预设温度误差范围以内。?
