定制配变电线路小电流接地故障定位仪的基地

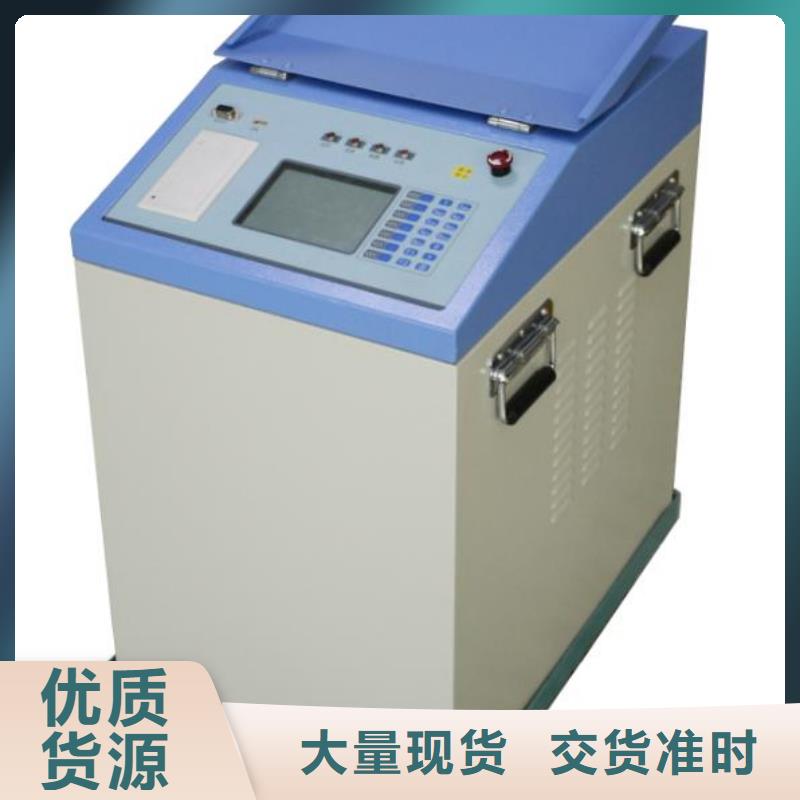

架空线路故障测试仪 三相线路工频参数测试接线8.1 三相线路静电感应电压测试接线示意，如图（1）（图1）使用测试装置配置的高内阻三相静电感应电压测试绝缘棒，接入装置的电压测试通道，确认被测线路首端、末端悬空后进行线路静电感应电压测试，按照仪器显示屏幕对应提示要求进行相应操作。8.2 三相线路电磁感应电压、接地电流、工频参数测试接线示意，如图（2）（图2）被测线路末端短路接地，将线路首端测试引线的电压线、电流线分别接入装置对应端子，按照仪器显示屏幕菜单提示要求进行相应操作。8.3 三相线路正序、零序阻抗，正序、零序电容参数测试接线（同前图2）测试线路阻抗参数：要求线路末端三相短路接地，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序、正序阻抗测试。如装置预检不通过时，请按照显示屏幕提示，检查确认试验接线是否与要求一致及各相接地是否良好，以免导致零序参数测试结果出现异常。提别提示：当遇到同塔并架线路阻抗参数测试时，测试前一定确认另一条非测试线路首末两端只可一端接地，不可两端同时接地，否者会导致被测试线路的零序阻抗值偏小，对正序阻抗参数无影响。测试线路电容参数：通知被测线路末端三相悬空，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序、正序电容测试。如装置预检不通过时，请按照显示屏幕提示，检查确认试验接线是否与要求一致及各相线路处于悬空状态，以免导致电容参数无法正常测试。

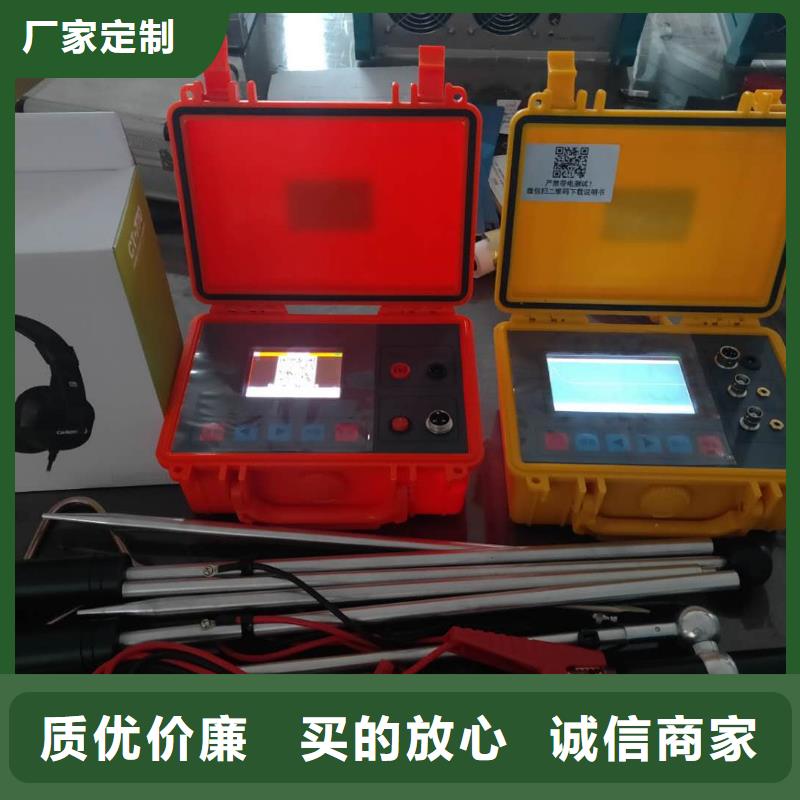

架空线路故障测试仪近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。本公司单相接地故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。二、组成、工作原理及操作步骤农村的配网线路中更为接地十分常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。

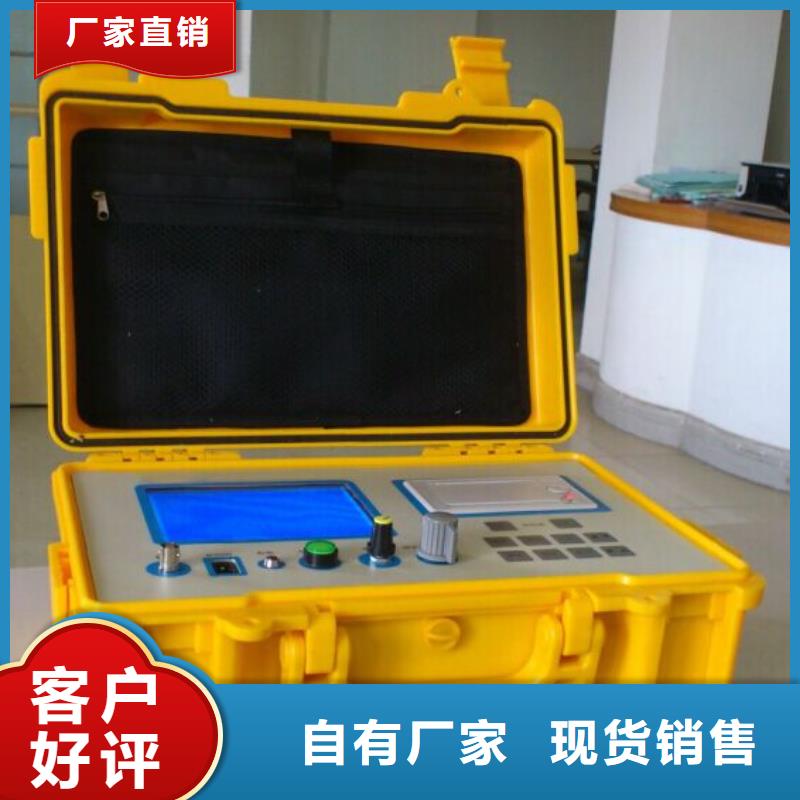

架空线路故障测试仪尊敬的用户：感谢您选用本公司生产的架空线路接地故障定位仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务咨询或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。重要提示：1 仪器在不使用的情况下，请及时关闭电源！2 充电电池属于消耗部件，应注意维护，在使用时充电电池有效容量会随时间逐渐降低，从而使有效使用时间缩短，为了尽量提高电池寿命，请注意以下维护措施：2.1如果长期不使用仪器，请定期进行充、放电，电池应至少每月充、放电一次；2.2严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而导致电池失效。2.3充电灯：充电过程中亮红色；充电完成后亮绿色。3 接线前必须保证待测线路已经停止运行。4 在需要测试的故障线路全长范围内，均不能挂接地线。5 使用前仪器必须可靠接地。
