回路电阻测试仪 尊敬的顾客感谢您使用本公司TH-100A回路电阻测试仪。（又称接触电阻测试仪）在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。如有合同约定的除外。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

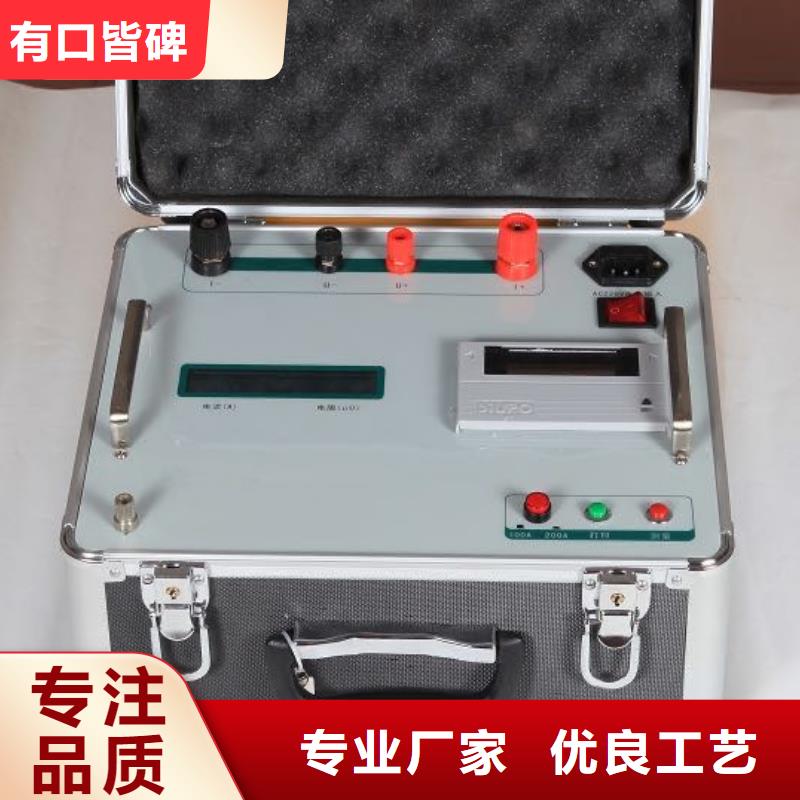

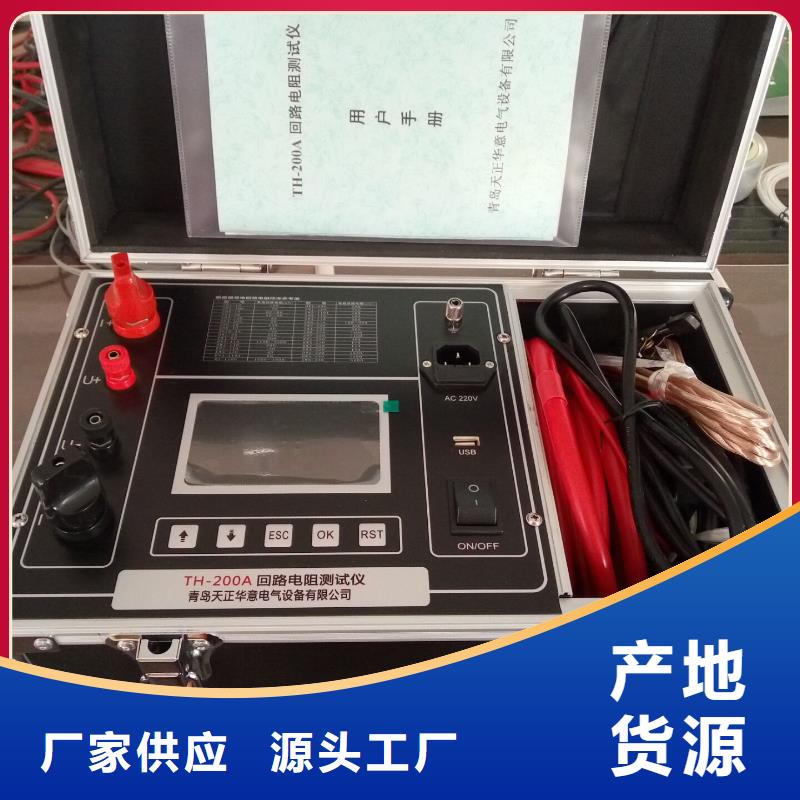

回路电阻测试仪 回路电阻测试仪概述TH-系列回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所的标准电流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。技术参数型号参数TH-100 TH-200 输出电流00A200A工作电源AC220V±20％，50HZ精度 0.5级±1μΩ分辨率1μΩ测量范围0～1999μΩ显示方式数码管显示保护方式具有过流、短路、过热保护功能三、工作原理TH-系列回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。图二 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。四、面板说明及接线五、操作步骤说明1.按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。2.接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开关，此时电流表、电阻表显示“000”（可在未数允许一位数跳动 测试计算电阻方法：(1) TH-100的测量：先打开电源开关，按下“测量”开关，调节电流输出旋钮（按顺时针）至电流表头显示100.0时，再读取阻值表头上的数字为被试品的实际阻值。( TH-200的测量计算：先打开电源开关，按下“测量”开关，调节电流输出旋钮（按顺时针）至电流表头显示200.0时，再读取阻值表头上的数字为被试品的实际阻值。测量过程中，若电流表显示“1”或电阻表显示“1”时，表示所测回路超量程。测量过程中，电流表未达到目标电流时，其实也可以折算被试品的实际电阻值 ：阻值表读数 × 型号对应电流 / 电流表头读数。测量的电流越大测量结果越准确，因此使用上面标准测量方式.测试完毕，将电流输出调节旋钮（按逆时针）调至小，复位测量开关，再切断电源开关。如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。
