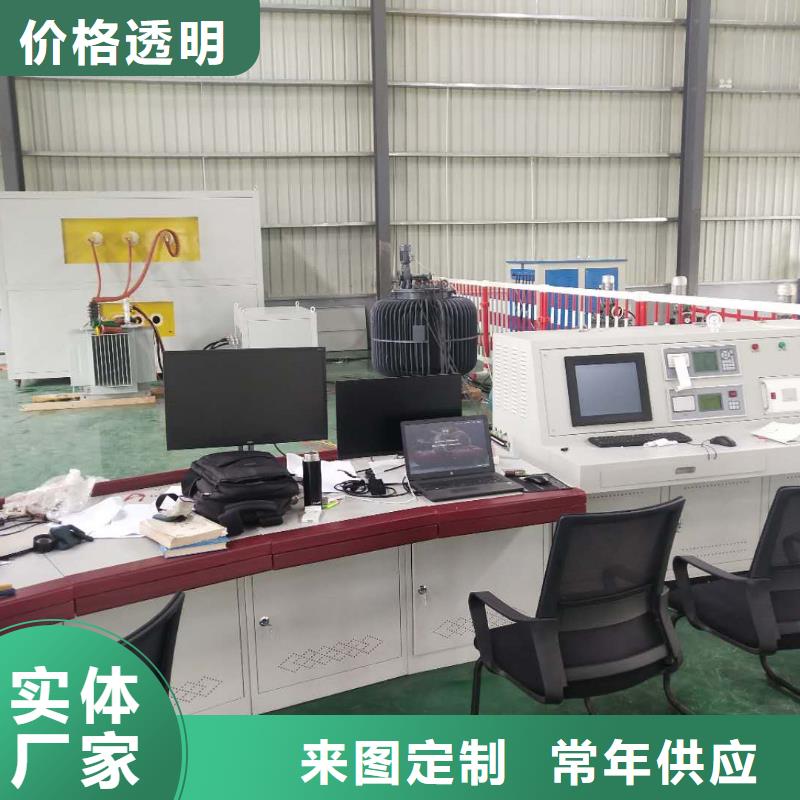

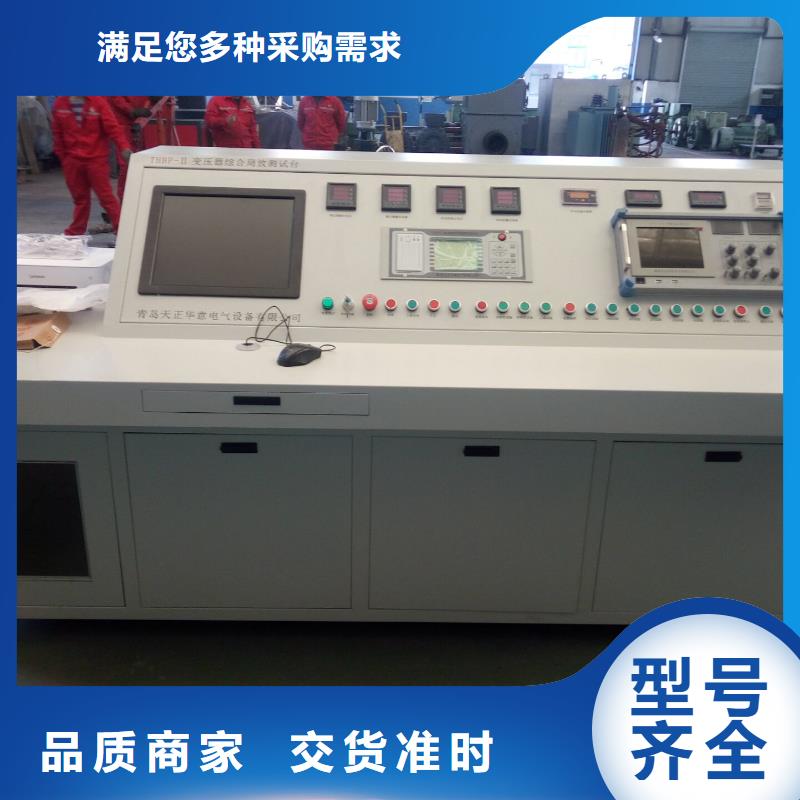

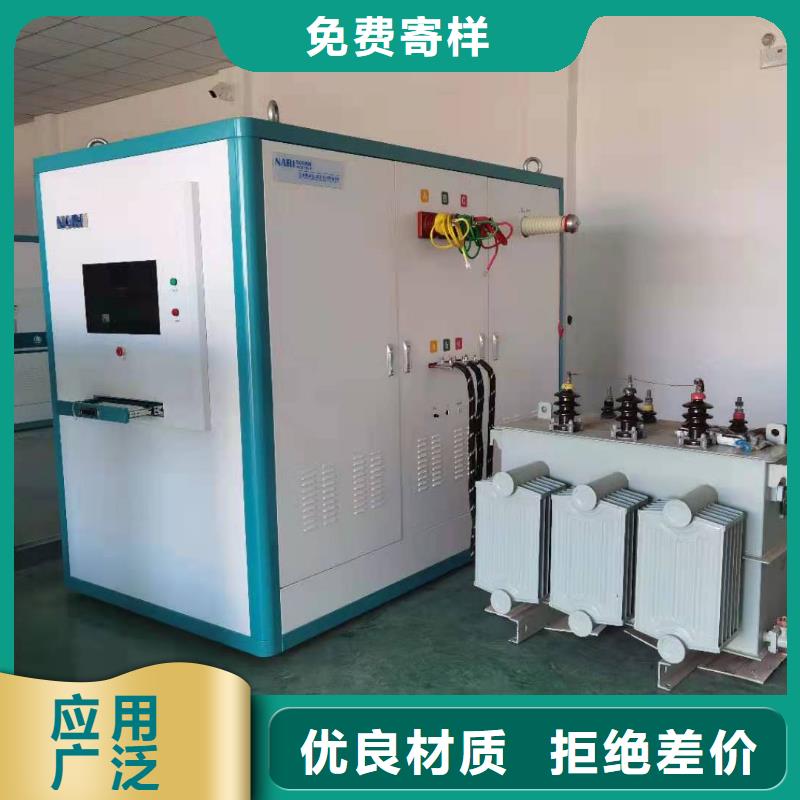

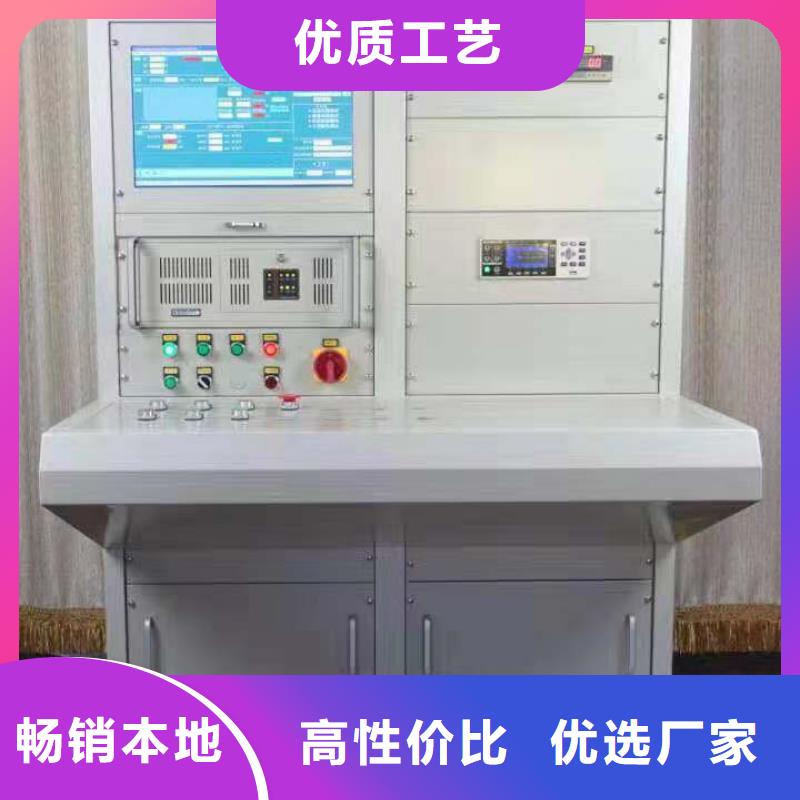

变压器性能试验台

变压器测试台 高压空载损耗测试高压空载损耗测试界面及流程与低压空载损耗测试基本相同，不同之处为高压试验启动“中间变压器”。空载损耗及空载电流的测量的原理（a）空载损耗及空载电流是变压器运行的重要参数，通过测量验证这两项指标是否在 标准或产品技术协议允许的范围内，以检查和发现试品磁路中的局部缺陷和整体缺陷。空载损耗及空载电流的测量，应从试品各绕组中的一侧绕组（一般为低压绕组）线端供给额定频率的额定电压（应尽可能为对称的正弦波电压），其余绕组开路；如果施加电压的绕组是带有分接的，则应使分接开关处于主分接的位置；如果试品绕组中有开口三角形联结绕组，应使其闭合。运行中的地电位处（分级绝缘变压器其中性点、铁心、拉带等）和油箱或外壳应可靠接地。测量时变压器的温度应接近于试验时的环境温度。空载试验时按图6 的接线进行。单相变压器参照图6（a）和（b）的接线，三相变压器参照图 6（c）、（d）、（e）、（f）的接线；其中（f）为yn 或 zn 联结绕组的接线；三相变压器与单相变压器空载试验时，均需测量电压方均根值、平均值和频率；施加电压以平均值（方均根值刻度）为准。

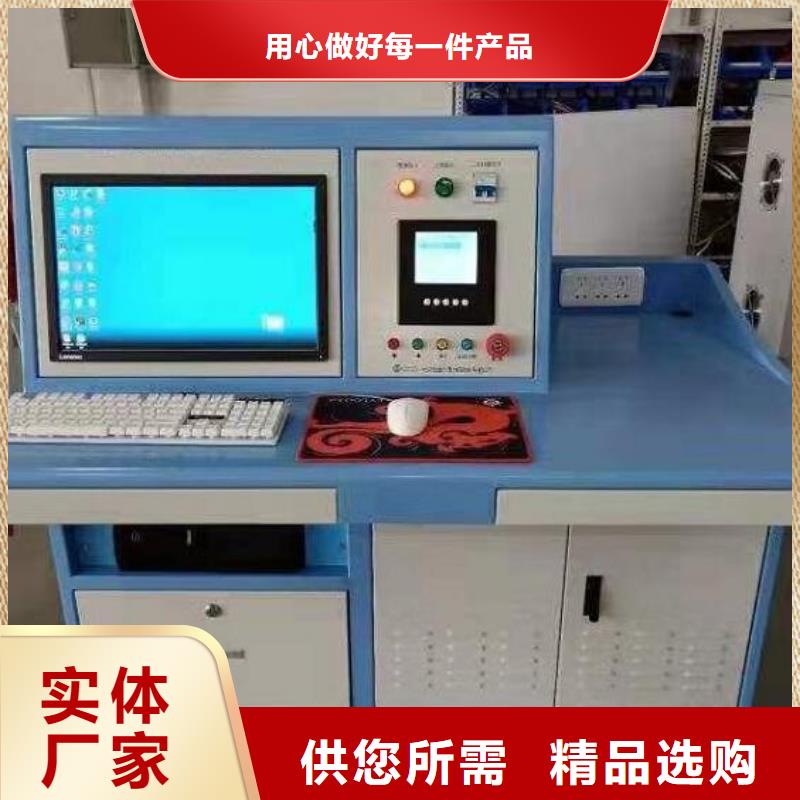

变压器测试台上位机控制界面如图5-4所示。检定人员通过上位机界面可以进行参数设置。既可以通过参数录入窗口人工设置，也可以在“试验方案选择”窗口中自动选择预置好的一些参数设置方案。当选择人工录入参数时，首先在校验项目中选择校验内容和接线方式，如选择对试品的空载损耗测量功能进行校验还是对负载损耗测量功能进行校验，是按照三相四线模式、三相三线模式还是单相模式进行校验。接着，在“变压器额定参数设置”窗口里面预置有关背景参数，如额定电压、额定电流、额定容量、变比、频率、校正指数、当前试验温度等信息，其中红色窗口标识数据可以录入，黑色窗口为计算结果，不能录入。经过设置的参数根据需要作为背景信息提供（录入）给试品。然后，在“标准值设置”中的红色窗口填入标准电压值、标准电流值、功率因数值等信息，程序会自动计算出相关标准参数，如三相线电压（相电压）算数平均值、感性相位角、实测有功功率、负载损耗20℃下折算值、负载损耗75℃下折算值、负载损耗120℃下折算值、实测阻抗电压、阻抗电压20℃下折算值等参数。3＞ 参数下载接线正确并且参数设置好后，用户即可下载参数给下位机。用户注意：当进行参数下载前，用户应首先使被校验测试仪进入“准备测试状态”，要注意电流方向应按图5-3中所示。确认被试仪器进入“准备测试状态”后，用户可点击“参数下载”按钮进行参数下载，下载同时，校验装置会对上位机与下位机通信情况自动进行预判断。4＞ 启动标准信号输出当线路连接正常，参数下载成功后，下位机状态指示灯将变红，用户即可启动下位机输出标准电压、电流、相位等信号，执行输出中，下位机状态指示灯将变绿。用户注意：请检定人员注意，在命令校验装置进行标准信号给出前，需保证和试品接线正确，校验装置的电压输出回路不能短路、电流输出回路不能开路。
