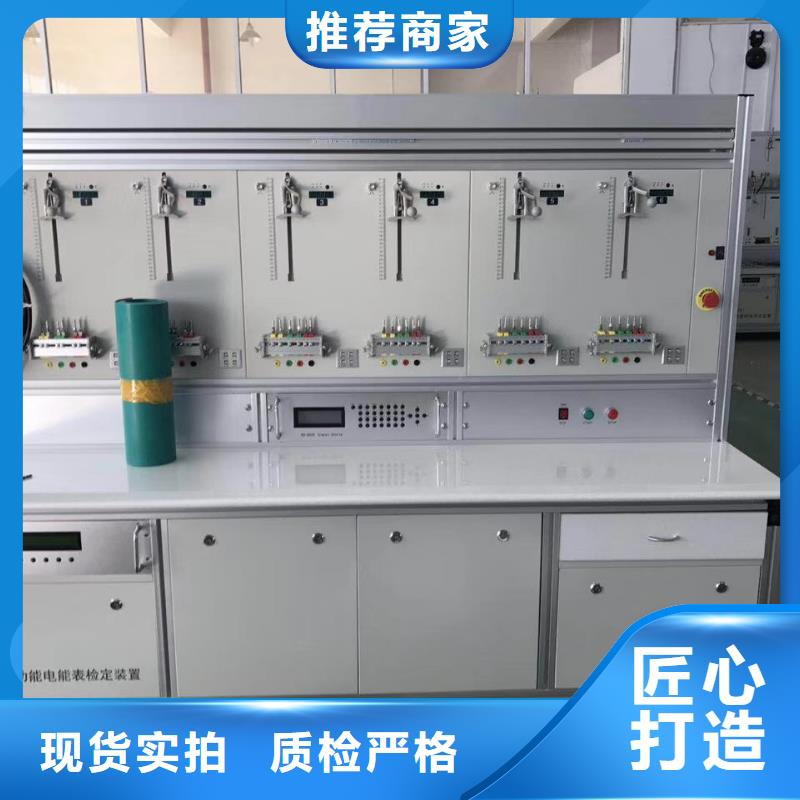

三相电能表校验装置按需定制

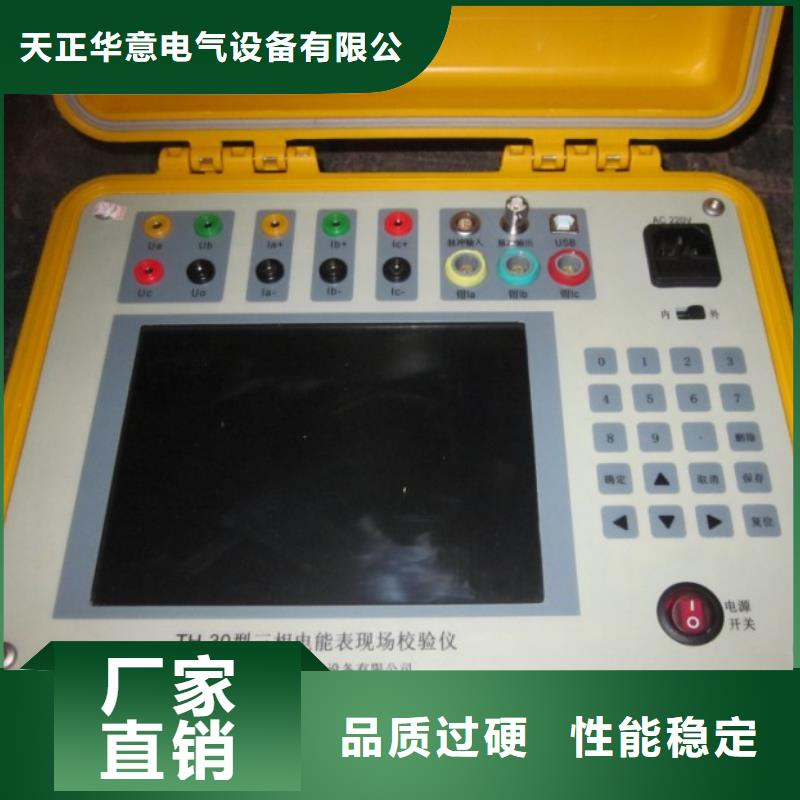

三相电能表校验装置 功能特点1仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。5、电流回路使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。6、可校验电压表、电流表、功率表、相位表等指示仪表以及单相的1A、5A的各种有功和无功电能表。7、可采用光电、手动、脉冲等方式进行电能表校验。8、测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动、电网谐波。9、可显示单相电压、电流波形。10、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。11、 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价12、可选配条码扫描器，对电表的条码进行自动录入。13、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。14、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理。15、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好16、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

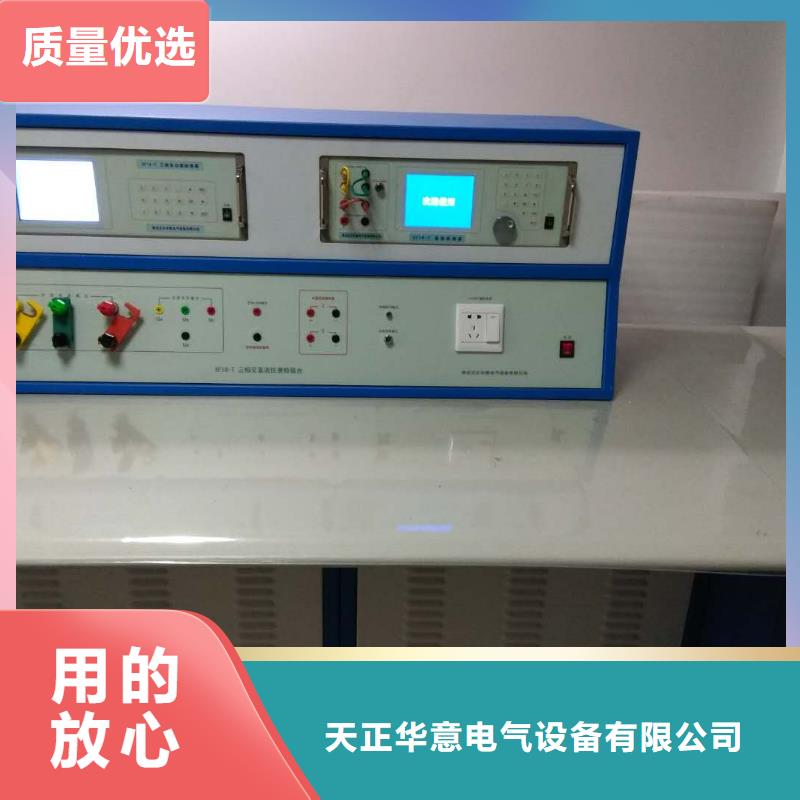

三相电能表校验装置三相台内部配置结构图b、功率放大器功率放大器采用了先进的集成功率运算放大器，并设计了完善的电压短路过载，电流开路过载保护及快速限流保护措施，使功率放大器能长期稳定可靠工作。c、测量 本装置采用标准电能表法（比较法）检验电能表，并采用电子补偿式电流互感器，提高了校验精度，使校表更方便。六、按键功能与显示状态检定人员通过台面上的专用键盘和显示窗口可以控制装置完成手动基本校表工作，方便调修。1、按键与显示共有93只键如图（3）所示，主要用来被校表选择（5键）；校验功能选择（11键）；选择电压量程和实验点（9键）；选择电流量程和实验点（38键）选择相位和频率（7键）；电压电流启停（7键）；输入数字键（12键）；复位键用于对装置进行总复位。按健之间有一定的联系，非法操作时，ABC分组显示灯会闪动表示误操作。显示器上共有9个数子显示窗如图（4）所示，左边两组6个显示窗为各相输出电压，电流百分值。右边三个分别为P、f、φ。2、加电后初始状态装置加电后的初始状态（也是总复位后的状态）是：电源置50Hz、0°、100V（）、5A（）量程、电压电流无输出有功三相四线制（P4）接线方式。3、电压电流输出功能 电压量程是四选一。电流量程是九选一。六相输出启停可用6只按健控制，按一次键指示灯亮，启动输出，在按健，灯灭，停止输出，“UI”键可控制六相同时启停。启动后输出的幅度可由调节电位器确定，并在显示器上显示六相输出百分比。电压有五个实验点，电流有十个实验点，开机后自动置于试点，这时若调节电位器使输出为，再按实验点键，可以方便地改变输出值，在不使用电流量程自动轮换功能（见下节）时，实际输出值等于（量程值）＊（显示值％）。电流实验点在键盘上共有三十个，对应不同COSφ／Sinφ实验点分为三排、但实际中只用十个，随着COSφ／Sinφ试点改变而换排，多余二十个是为自动实验选点所设。

三相电能表校验装置校验电能表的基本操作电能表校验是校验仪的核心、基本的功能，仪器通过与被校电能表同功率相连，测算被测表的电能误差。正确的操作流程为：接好工作电源-＞开启工作电源开关-＞根据被校电能表设置相应参数-＞接好电压、电流测试线-＞接入光电采样器或脉冲线-＞接线判别(可选)-＞开始电能表校验-＞保存校验结果-＞拆除测试线-＞关闭电源。2.6.1具体操作流程?接好工作电源使用外接电源：先插好外部电源线，将“电源选择开关”拨至“外”，开启“总电源开关”。使用测试线路供电：根据2.3.3章节的描述，结合被校电能表的实际情况，正确接入电压线路。特别是Ua、Uo电压端子必须接入电压在45V~450V以内的交流电源。在目前的高低压计量体系中，电压一般有57.7V、100V、220V、380V四种，这四种电压区间均可以满足仪器的正常工作。?校表参数设置开机后，仪器进入“综合界面—校表设置”界面，光标停留在“常数”项，根据被校电能表的参数，使用键盘的“↑”、“↓”、“←”、“→”键以及数字键等按键进行参数设置。每项设置完成后，单击“确定”键保存。?接测试线或钳表电压测试线、电流测试线或钳表，根据2.3.3章节的描述，按不同的被校表种类及现场情况选择不同的接线方式，将各相电压、电流接到仪器内。?脉冲信号接入根据现场需要，可以选择光电头或脉冲线采集被校电能表的电能脉冲。?接线判别由于三相电能表的类型较多，表尾接线较多，校验仪接线和被校表接线都容易发生接线错误的情况。为了帮助用户分析接线情况，在仪器的“综合界面”和独立的“接线判别”界面，都可以进行接线判别功能。本仪器会根据所接入的电压、电流信号，绘制出对应的向量图，并给出“感性负载”和“容性负载”两种情况的接线判定结果。操作人员可以根据现场情况，结合判别结果，对现场的接线情况作出较为准确的判断。如果接线判定结果提示当前接线存在错误，可根据仪器给出的提示对被校电能表的接线作出修改。
