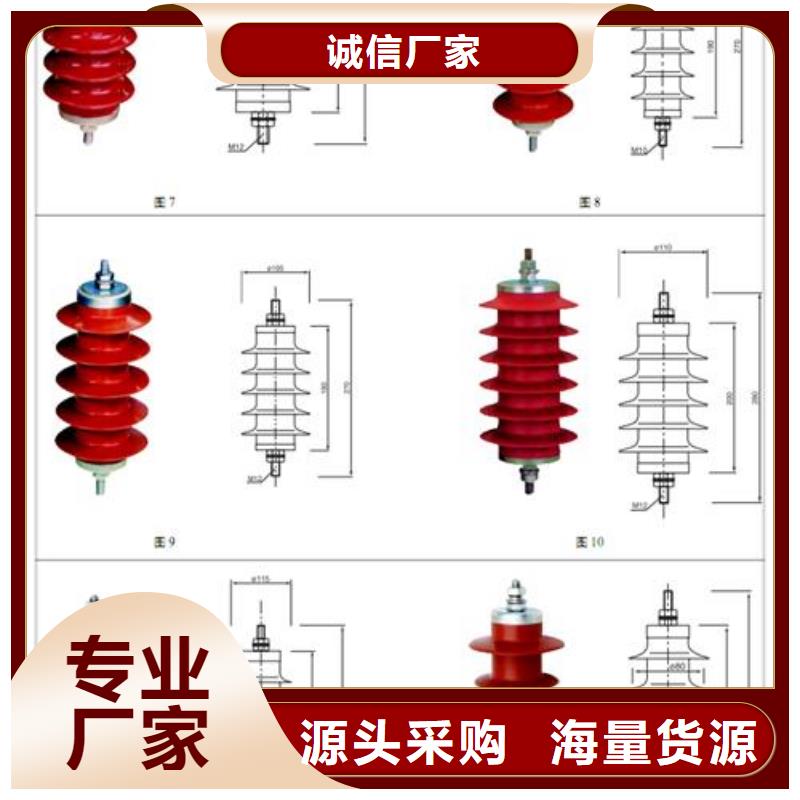

KVB-B-7.6/150-F-J中性点氧化锌避雷器

 其作用是在雷击架空线路时，将雷电流引向保护器，并切断工频续流，避免绝缘子闪络或击穿，保护架空线路避免引发雷击断线事故，线路过电压保护器是指保护高空线路的设备，因雷击架空线路引起的直击雷电过电压或感应过电压极易导致绝缘子闪络或击穿。
  形成的工频续流，高温电弧瞬间熔断导线，为了防止这一事故，需要在架空线路上安装线路过电压保护器，其作用是在雷击架空线路时，将雷电流引向保护器，并切断工频续流，避免绝缘子闪络或击穿，保护架空线路避免引发雷击断线事故。
  测试中较容易出现的错误归纳如下:靠前，本试验是单相试验，不得采用三相变压器同时对三相升压，也没有任何标准允许进行三相同时升压试验，用户不能为了简化测试程序违规操作，第二，本试验得到的结果，必须是试验回路中所有间隙全部放电时的电压。
  而不是仅某一个间隙放电或仅间隙的均压电阻开始工作，所以必须确保试验变压器容量足够，而且过流继电器不能设置过小(一般可设置高压侧20mA左右继电器动作，电压等级高时，需要设置的电流略大)，第三，本试验过程中。
  会导致保护器中性点电位显著上升，必须确保中性点绝缘好，若中性点绝缘不好的产品(如户外型)，必须确保中性点与周围的空气绝缘距离足够(具体可参见部标DL/T620)，否则容易导致中性点放电事故，第四，本试验过程中。
  当电压已经超过保护器额定电压以后，不得在超高压区间停留过长时间(一般不超过5s)，间隙放电发生后，必须立刻切断电源(一般不超过0.2s)，否则容易导致保护器损坏，同理不得将安装有保护器的开关柜做绝缘耐受试验。

按原理图将相关仪表和设备连接好，测试前应首先将电流继电器LJ的整定值调至值(作为后备保护)，然后将试验变压器空载升压，电流继电器LJ应不动作，将数字电流表A2的量程调至10~20A(5KVA及以下容量试验变压器可不加限流电阻R)。
  工频试验电压分别加在被测试品的A和D，B和D，C和D，A和C，B和C，以及A和B上，缓慢调高试验变压器的输出电压，同时观察电压表及数字电流表A2，TBP间隙未击穿放电时，数字电流表A2的读数为零或数值很小。
  当试验变压器的输出电压达到TBP的动作值时，TBP间隙被击穿放电，数字电流表A2的读数将突增，电流表A1同样也会有突变现象产生，此时试验变压器的高压输出电压值即为该TBP的工放值，试验注意事项a，户内型TBP在做工放试验时。
  应先将TBP放在铁板上进行，铁板同时可靠接地，铁板面应略大于TBP下底面,b，用户在做TBP工放时,不能以电流继电器LJ是否动作来作为TBP的工放数值的依据,c，在做TBP工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源。
  切忌在放电后继续升高电压,以免损坏保护器,d，用户在试验时如果发现其工放值超出表二中的允许范围时,请仔细检查接线是否正确，表计是否准确和调压器炭刷是否接触良好，如经检查测试数据无误,确已超出允许范围时,请与我公司联系,e。
  用户在做其它电气设备绝缘试验时,应将TBP连接线拆除,f，试验时,只有内部间隙放电,外围任何部分不得有闪络,g，本产品每一年做一次性试验,同时将TBP外表面灰尘清理干净，安装及注意事项a，户内型可以水平安装在各种不同型号的开关柜内,该类产品除直接与开关柜"A"。
  "B"，"C"三相及接地相("D"相)相连的线鼻子为裸导体外,其余部分被绝缘体封闭,因此它的相间，相对地(或柜体)的距离及对柜体安装空间要求相应较小,可直接安装在开关柜的手车底盘内或互感器室内,b，带有动作记录仪的TBP,先将TBP本体(安装方式同上)和动作记录仪各自固定好后,通过配备的特制电缆相连。

这里的要害问题是：摄像机是安防
系统的有机组成部分，与主机和全系统有着紧密的电气连接关系，“摄像机立杆避雷针化”后，避雷针也就“正式”成了安防系统的有机组成部分，避雷针也与主机和全系统有着紧密的电气连接关系。这是安防工程的现实，也是“专业防雷厂家”有意无意回避或忽略的问题。如何发现电流互感器CT二次开路及电流互感器CT二次开路解决方法电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电
器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。若二次开路，其阻抗无限大，二次电流等于零，其磁势也等于零，就不能去平衡一次电流产生的磁势，那么一次电流将全部作用于激磁，使铁芯严重饱和。磁饱和使铁损增大，电流互感器CT发热，CT线圈的绝缘也会因过热而被烧坏。还会在铁芯上产生剩磁
，增大互感器误差。严重的是由于磁饱和，交变磁通的正弦波变为梯形波，在磁通迅速变化的瞬间，二次线圈上将感应出很高的电压，其峰值可达几千伏，如此高的电压作用在二次线圈和二次回路上，对人身和设备都存在着严重的威胁。所以CT在任何时候都是不允许二次侧开路运行的。如何发现CT二次开路故障呢，一般可从以下现象进行检查判断：1回路仪表指示异常，一般是降低或为零。用于测量表计的电流回路开路，会使三相电流表指示不
一致、功率表指示降低、计量表计转速缓慢或不转。如表计指示时有时无，则可能处于半开路状态（接触不良）。2电流互感器CT本体有无噪声、振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显3电流互感器CT二次回路端子、元件线头有放电、打火现象。4继保发生误动或拒动，这种情况可在误跳闸或越级跳闸时发现并处理。5电度表、继电器等冒烟烧坏。而有无功功率表及电度表、远动装置的变送器、保护装置的继
电器烧坏，不仅会使CT二次开路，还会使PT二次短路,电流互感器CT二次过电压保护器可以有效解决CT二次开路。结论及故障处理：以上是检查CT二次开路的一些基本线索，实质上在正常运行中，一次负荷不大，二次无工作，且不是测量用电流回路开路时，CT的二次开路故障是不容易发现的。检查处理CT二次开路故障，要尽量减小一次负荷电流，以降低二次回路的电压。操作时注意，要站在绝缘垫上，戴好绝缘手套，使用绝缘良好
的工具。（1）发现CT二次开路，要先分清是哪一组电流回路故障、开路的相别、对保护有无影响，汇报调度，解除有可能误动的保护。（2）尽量减小一次负荷电流。若CT严重损伤，应转移负荷，停电处理。（3）尽快设法在就近的试验端子上用良好的短接线按图纸将CT二次短路，再检查处理开路点。（4）若短接时发现有火花，那么短接应该是有效的，故障点应该就在短接点以下的回路中，可进一步查找。若短接时没有火花，则可能短接无
效，故障点可能在短接点以前的回路中，可逐点向前变换短接点，缩小范围检查,CT二次开路可装设电流互感器CT二次过电压保护器。
