以下是:CWWB-40.5/3150A-4的图文介绍

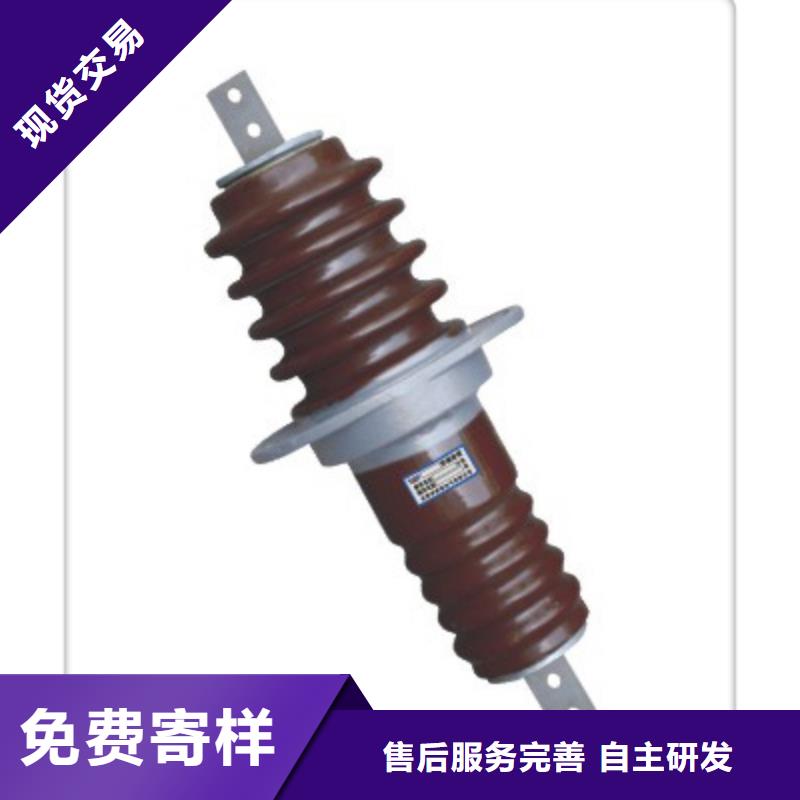

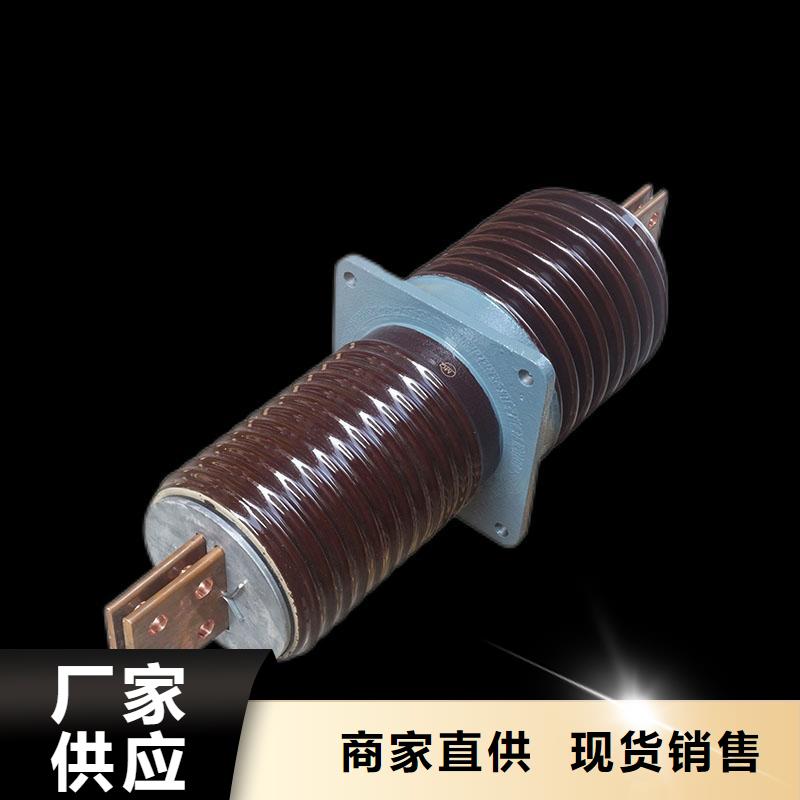

套管由瓷件、安装法兰及导体装配而成。母线穿墙套管不带导电部分，瓷套与法兰固定方式除35kV高原型及部分产品采用机械卡装外，其余均用水泥胶合剂胶装；铜导体采用定心垫圈和螺母固定，铜、铝导电排采用定心垫圈和开口销固定。对母线穿墙套管两端盖板，开口尺寸根据选用的母线规格型式自行确定。附件表面涂灰磁漆。
为了提高套管的起始电晕，对20、35kV套管在结构上采用均压措施，将靠近法兰部位的瓷壁及两边的伞(棱)适当加大、加厚，在瓷件焙烧前于瓷套内腔和法兰附近，以及靠近法兰的 个伞(棱)上均匀上一层半导体釉，经焙烧后使半导体釉牢固地结合在瓷壁上，并通过接触片使瓷壁短路，大大改善电场分布，防止套管内腔放电，提高滑闪放电电压。
套管导电部分采用铝导体，节省大量的铜材，降低成本。与母线连接的导电面积增大，克服了铜导杆接触面积小而产生温度过高的缺点。
套管安装法兰分正反两种安装方式，除6、10kV铜导体管正装外，其余均为反装
1、种类和型式选择
根据装设地点可选屋内型和屋外型，根据用途可选择带导体的穿墙套管和不带导体的母
线型穿墙套管。屋内配电装置一般选用铝导体穿墙套管。
2、额定电压选择
按穿墙套管的额定电压砜不得低于其所在电网额定电压的条件来选择。当有冰雪时，3～20kV屋外穿墙套管应选用高一级电压的产品。对3～6kV，也可采用提高两级电压的产品。
3、额定电流选择
带导体的穿墙套管，其额定电流不得小于所在回路 持续工作电流。母线型穿墙套管本身不带导体，没有额定电流选择问题，但应校核窗口允许穿过的母线尺寸。




樊高电气销售部(揭阳市分公司)成立于2007年，是一家集 真空断路器开发、加工、销售为一体的 真空断路器产品企业。公司主要研发生产： 真空断路器等多种产品，并为百余家定向客户提供完善的服务， 真空断路器产品质量品质过硬。




新能源企业职工队伍不稳定是困扰企业的主要问题。这个问题需要从提高企业市场竞争力、完善和创新管理模式、实施合理薪酬、拓宽职工发展空间、健全党的基层组织、推行EAP职工帮助计划等方面出发探索解决。  发电企业的特点之一，就是离城市较远。尤其是新能源企业的生产单元，基本上都分布在草原、戈壁、山岭、海滨等区域，经济比较落后，物质生活、精神生活条件匮乏，职工队伍不稳定。在此以新能源企业为例，对边远艰苦山区
的职工队伍稳定工作进行研究。一直以来，龙源电力集团股份有限公司各新能源企业始终坚持以人为本，践行家园文化，高度重视职工队伍稳定工作，在实践中积累了许多经验和特色做法。  宣传新能源产业优势及前景，树立良好的社会形象。通过多种渠道大力宣传发展新能源的意义，自觉承担国企的社会责任，建设的项目源源不断地向社会输送绿色电能，赢得了社会的广泛好评，一批批大学毕业生、有志青年纷纷投入到新能源企业的怀抱。  加
大资金投入，不断改善职工生产、生活条件。各生产单元建设了职工宿舍楼、食堂、浴室、网络、职工书屋、健身房等设施，基本满足了职工的需求。对生产、生活环境进行了硬化、亮化、美化、净化。开发、试点“远程集中系统”，以实现生产现场无人或少人值守，对稳定职工队伍起到了积极的促进作用。  坚持管理，充分调动职工管理企业的积极性。通过职代会等形式，实施管理，让职工充分享有企业的知情权、参与权、表达权和监督权，深入
开展精神文明和企业文化建设，用家园文化坚定职工念。充分发挥各级党组织的作用，积极吸纳职工加入党组织，新能源企业党员比例达到34%。  “惠民工程”，大力实施人文关怀。坚持文化惠民，举办形式多样的文体活动，愉悦和陶冶职工；坚持成长惠民，开展各种培训和劳动竞赛活动，为职工的成长成才搭建平台，拓宽空间；坚持帮扶惠民，持续开展送温暖、生日送祝福等活动，建立常态化的困难帮扶机制，使职工倍感“家园文化”
的温馨。  新能源企业职工队伍稳定工作中存在的问题  随着新能源企业的快速发展，对职工队伍稳定工作提出了新的更高的要求。目前，龙源电力集团股份有限公司新能源产业从业人数近2万人，35岁以下青年职工占新能源企业人员总数的68%；近半数以上为本科及以上；五分之四的职工进入企业工作不足5年。与此同时，新能源企业生产单元大都位于经济不发达地区，远离城市，位置偏远，人员分散，生活环境单调，远离家庭和朋友，青
年婚恋、子女上学等成为困扰职工的主要难题。 




高压穿墙套管是供导电部分穿过墙壁或电气设备(如高压油开关、变压器、高压互感器等)箱壳，并使导电部分固定在相应部位的部件。安装高压穿墙套管应符合如下要求：

(1)穿墙套管水平安装时法兰在墙外侧；垂直安装则法兰在上方。

(2)穿墙套管中心距离，一般规定35kV为60em；10kV为45cm，如用于潮湿环境，应适当增大距离。

(3)进、出线双回路的穿墙套管为避免干扰，小距离应相距2m以上。

(4)穿墙套管引线至户外地面的高度应尽量满足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m时，必须装设固定围栏。

(5)穿墙套管应根据连接导线(母排)选用相同材质的导电杆，如材质不同，必须通过铜一铝过渡板连接。

(6j穿墙套管户外引线必须制作“U”形滴水弯头，如用绝缘导线，则要在“U”形弯头底部将绝缘切口以利泄水。

(7)穿墙套管一般宜固定在厚度为8～20mm钢板上，并使孔径大于套管嵌入部位5mm以上；固定板为混凝土板时， 厚度不得超过50mm，而且不得将法兰埋人混凝土或抹灰层内。

(8)对于额定电流在1500A以上的穿墙套管，不得装在混凝土板上。但装在钢板上时，由于钢为导磁体，当大电流通过套管导电杆，在钢板上形成闭合磁路，会产生很大的涡流、磁滞损耗而使钢板严重发热，将加速套管的绝缘介质老化。为此，可在钢板套管嵌入孔之间沿直径横向开出宽度为3～5mm的缝隙，将孔与孔之问在水平方向连通，然后再用非磁性材料(铜或不锈钢)填焊缝隙，以增加环绕套管磁路的磁阻，从而减少损耗发热，有效地延长套管的使用寿命。
