【全新视界！】绝缘电阻测试仪_微机继电保护测试仪真材实料加工定制产品视频，带你领略产品新风尚！
以下是:绝缘电阻测试仪_微机继电保护测试仪真材实料加工定制的图文介绍
绝缘电阻测试仪 注意： Ω量程定标电压为0.5kV，GΩ量程定标电压为2.5kV。②保证电阻测量准确度的测试电压范围：20％以上电压量程标称值。③当测试电压高于8kV，为准确测量高于20GΩ电阻，裸露在空气的高压电极导体应加屏蔽，避免空气电离带来影响。④2000GΩ量程为参考量程，用于相对湿度小于70％的干燥环境使用。5、抗电场干扰能力：2mA(50/60Hz)。6、报时、报警功能：秒表显示值为19分59秒，20分钟一循环，声响报点为15秒、60秒、每分钟，到点报短促声响，电阻读数保持3秒，被测电阻低于量程下限，读数无效时以连续声报警。7、显示表：三位半LCD数字表头三个，分别显示测试电压、电阻、时间。8、 供电：内附1.2V/2000mAh镍氢可充电电池10节，共DC12V 供电。带交流（50/60Hz）220V接入口对电池充电或浮充电工作。9、使用环境温度：﹣20℃～﹢40℃相对湿度：20％～90％10、体积：315×240×180mm（长×宽×高）11、质量：5.5kg五、工作原理本仪表采用相当于传统摇表的流比计法测量绝缘电阻，它以双积分数字电压表的除法功能进行欧姆——数字转换，该技术具有非常高的抗干扰能力，能把欧姆读数在测试电压受到大幅度低频干扰波动下不变。测试电压0～20kV是由带反馈的它激式直流电压变换器电路产生。测试电压高，具有强大的自动调整能力，也使本仪表具有达到非一般同类仪表抗干扰的能力。
天正华意电气设备(盐城市分公司)常年现货销售 微机继电保护测试仪等。公司以优质产品的质量销售给广大的客户，满足客户的生产需要自成立以来始终坚持以 市场为导向、以客户为中心、以质量为企业命脉、以诚信为治企之本、坚持认真严谨的原则稳步进取，不断发 展壮大，在业界确立了稳固的销售服务体系，以良好的信誉 、优质的产品、雄厚的实力、低廉的价格享誉全国30多个省、市、自治区、直辖市，产品深得用户信赖。
绝缘电阻测试仪性能特点 抗干扰能力强：抗电场感应干扰能力达到2mA(50Hz)，已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。2、短路电流大：短路电流典型值10mA，适应大容量、大电感的测试。3、电阻测量范围宽广：测量范围从0.01MΩ～1999GΩ，读数准确、分辨力高。4、高压输出范围宽广：可选择0.5kV、1kV、2.5kV、5kV、10kV、20kV，也可从0V平滑调节到需要的电压。5、声光提醒：具有计时报时功能，提醒使用者记录分析被测量对象的吸收比和极化指数。6、高品质：关键部件全部采用进口元件，保证测量精度准确。7、使用方便：采用一体式机箱，体积小、重量轻、便于携带。8、外观精美：采用坚固且磨性强的材料，使仪器的整体质感和使用寿命更长。四、技术指标1、测试电压等级：0.5kV、1kV、2.5kV、5kV、10kV、20kV2、测试电压精度：±(5％＋10V)3、短路电流：典型值10mA4、量程与准确度

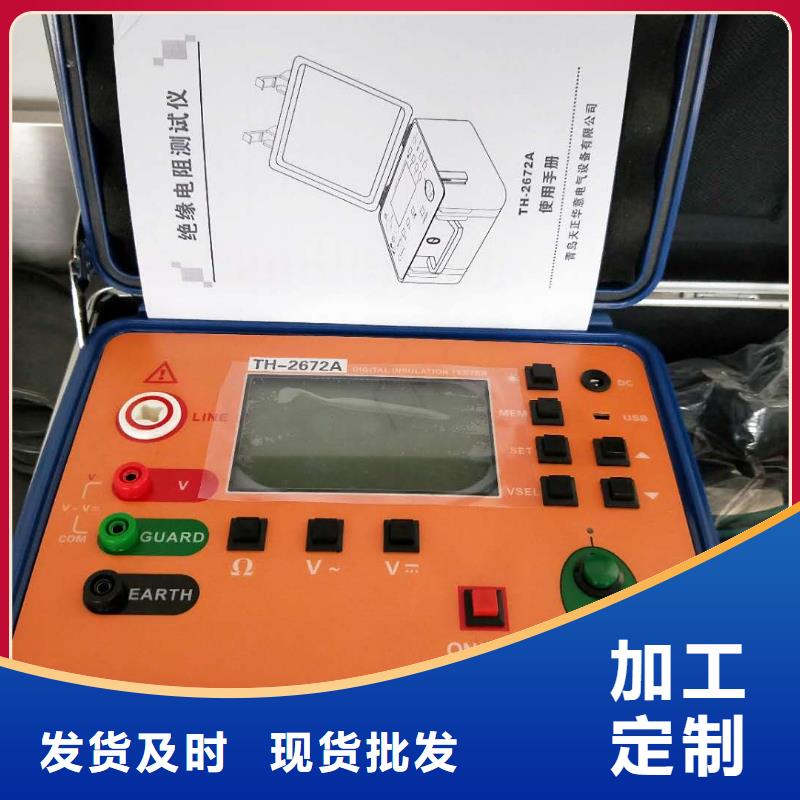

绝缘电阻测试仪 测量原理绝缘电阻测量采用电压发生器产生一个电压V，施加到电阻两端，通过测量在电阻两端流动电流I，并根据公式R＝V/I计算接地电阻值R。七．操作方法1．开关机按POWER键实现开关机。开机后有下角显示“APO”，不操作时15分钟后自动关机。2．电池电压检查开机后，如果LCD显示电池电压低符号“ ”，表示电池电量不足，请及时充电。电池电力充足才能保证测量的精度。3．直流电压测试输入仪表直流电压不能超过1000V。测量时按一下按键切换到直流电压测试模式，将绿表笔与V端端子相连，黑表笔与COM相连，LCD显示实时直流电压值。4．交流电压测试输入仪表交流电压不能超过750V。测量时按一下按键切换到直流电压测试模式，将绿笔与V端端子相连，黑表笔与COM相连，LCD显示实时交流电压值。c5．绝缘电阻测试绝缘电阻测试只能在不带电的电路上进行，测试前请检查测试线路导线是否完好，及被测电路是否带电，线路带电可能会损坏仪表并且影响测量精度。必须戴上高压绝缘手套操作。绝缘电阻量程时，按测试开关后测试线头部和被测回路中产生高压，请注意避免触摸。请务必将接地线（黑色）连接被测回路的接地端口。 测试以后请勿立刻触摸电路。存储的电荷可能导致触电事故。 请勿立刻取下测试线，必须等放电完成后再碰触被测回路。 为了保证测量精度测试时不要把测试线缠绕在一起。保证绝缘电阻精度的温湿度值绝缘电阻范围 保证绝缘电阻精度的湿度值 保证绝缘电阻精度的温度值0Ω-100MΩ ＜85％ RH(无凝露) 23℃±5℃101MΩ-20GΩ ＜75％ RH(无凝露) 21GΩ-1000GΩ ＜65％ RH(无凝露) 绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。按键切换到档，然后按VSEL键选择要过行测试的电压值。 接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳，如果配套测试线不带此线就不需要接，如图，按下TEST测试键。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。
