我们精心制作的手持式直流电阻测试仪品质保障产品视频已经准备就绪，探寻手持式直流电阻测试仪品质保障产品背后的故事，视频带你走进精彩世界！

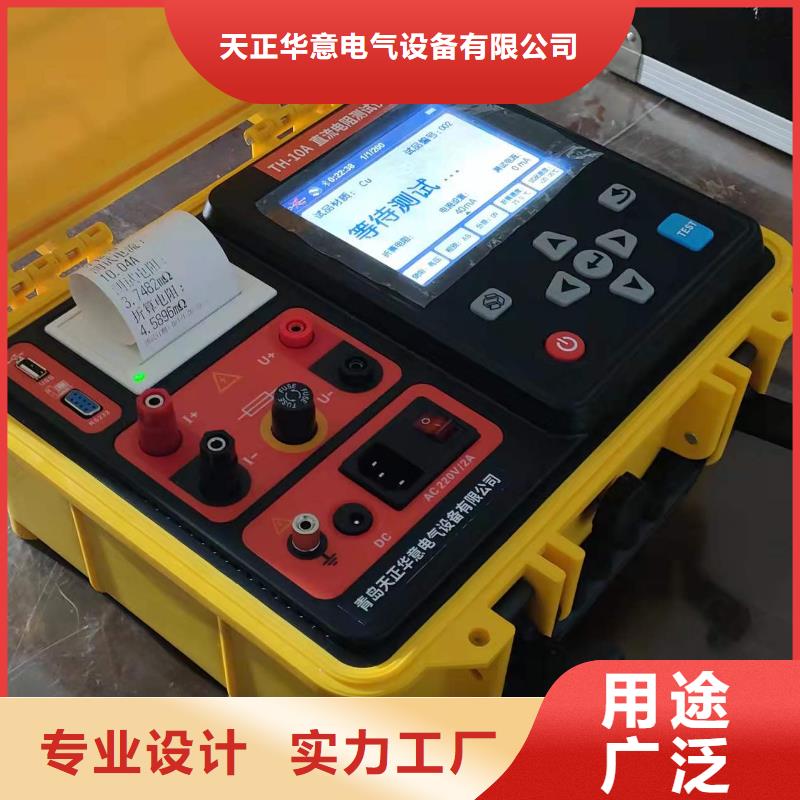

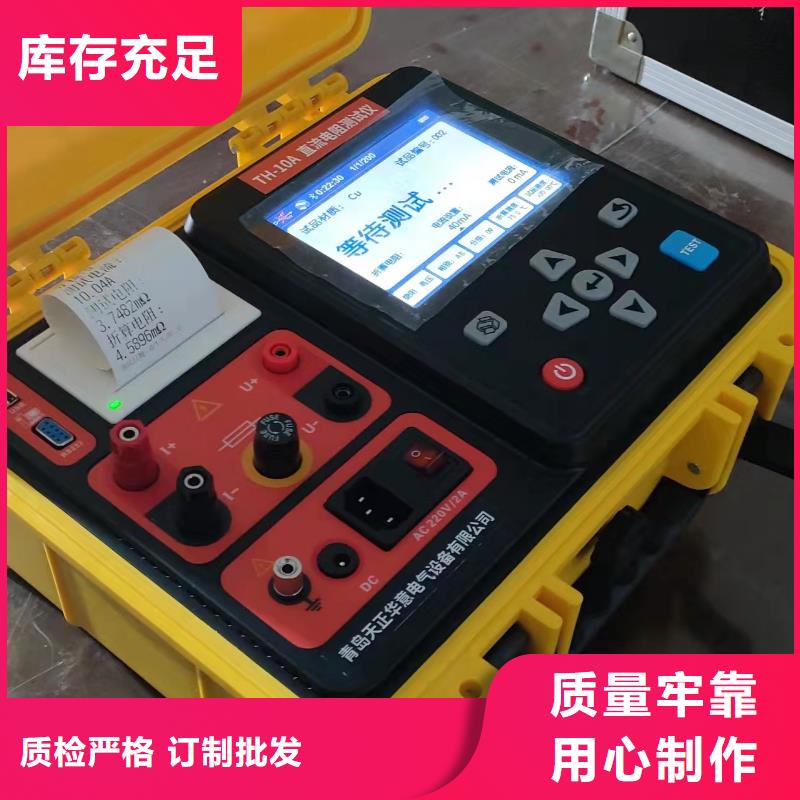

以下是:手持式直流电阻测试仪品质保障的图文介绍
产品优势图

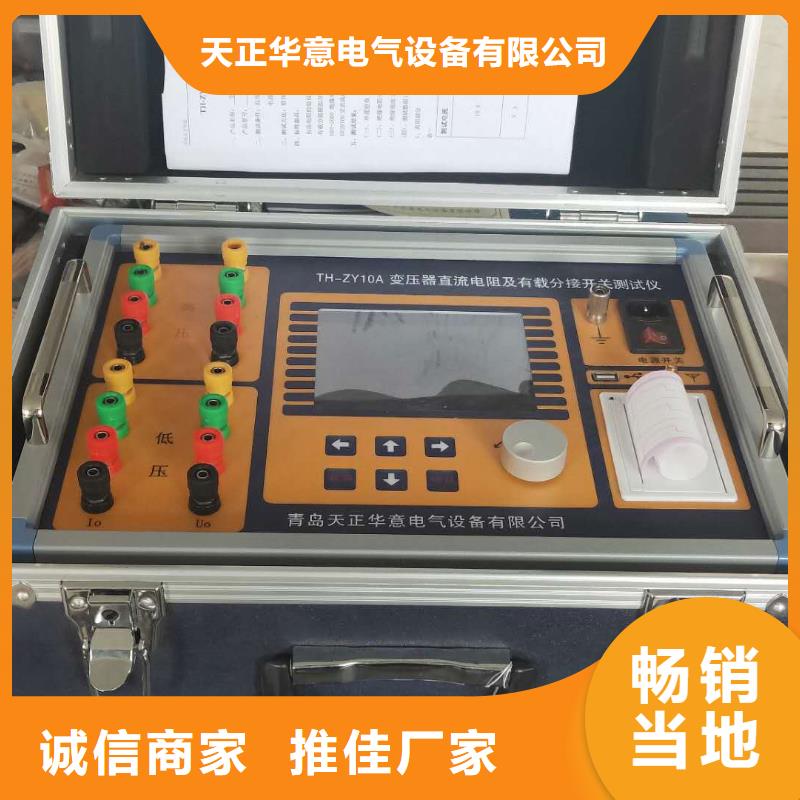

变压器有载开关测试仪主要技术指标：1. 基本测量精度： 电压、电流 ±（读数×0.2%+2字）功率 (0.2≤cosφ≤1) ±（读数×1.0% +2字） 2．电压测量范围： AC 50V ～850V3. 电流测量范围： AC 0.5A～100A4. 工 作 温 度： -10℃～40℃ 5. 存 储 温 度： -20℃～50℃5. 环 境 湿 度： 10%～85% 6. 外 形 尺 寸: 395×295×175mm7. 重 量: 5kg(不包括测试线)四 、面板及各键功能介绍:1. 测试仪面板布局见图一：图一2. 各键功能如下：1） 选择键：在菜单选择状态下用来选择测试项；在参数输入状态下用来改变输入项。分相测量中，“选择”键用于选择加压绕组。 2） “↑” “↓”键：在参数输入状态用来改变数值大小。3） “←” “→”键：在参数输入状态和时间校正状态下用来改变输入参数位；在分相测试状态用来显示三相折算结果。在读取记录状态用来选择记录。 4） 确认键：在菜单选择状态和参数设置状态用于确认选择并进入下一界面；在测量状态锁屏；在单相测量状态除锁屏外还记录当前显示电压、电流和功率等相关数据。5） 返回键：按“返回”键退出当前界面。6） 存储键：在测量状态下存储当前的测试结果及相关信息。7） 打印键：在测量状态下打印显示屏显示数据；在浏览界面打印浏览的数据。 8） 取消键：在测试状态，按“取消”键，退出锁屏状态重新测试。9） 复位键：按“复位”键，仪器恢复到初始上电状态。10）开 关：仪器工作电源开关。 11）U 盘：U盘接口。12）RS232：通讯接口（厂家升级用）。13）各接线端子：用于连接测试线（具体接线使用见后面接线方法）。14）端子：仪器接地端子。 15）打印机：用于打印各种测试数据。16）液晶屏：显示测试状态和测试数据。
变压器有载开关测试仪在此测量界面按“打印”键可打印数据；按“存储”键存储数据（可选存储介质：本机、优盘）；按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。②接线方法 短接变压器对侧接线端子a-b-c，三相实验电源（一般为380V）的A、B、C相分别接仪器的“入IA”、“入IB”、“入IC”。黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如果变压器本侧有中性点，其中性点应该与面板上“Uo”接线柱相接，没有中性点的可以不接。如图七所示：图七2）分相YN型测试①分相YN型测试是指变压器高压侧为YN型连接的变压器，其特点为可以使用单相法直接测出某一相的阻抗参数。在短路阻抗测量界面下选择“2、分相YN型测试”，按“确认”键进入短路阻抗参数设置界面，同图五。输入好参数后，按确认键进入测试界面，如图八。图八在此界面下，按“确认”键记录当前所测绕组的参数，然后按“选择”键更改加压绕组，三相记录完成后，按“←”或 “→”键”进行三相折算，显示如图九所示界面。此时按“返回”键可返回短路阻抗主菜单
产品案例
公司实力
变压器有载开关测试仪开机界面接好线路，打开电源进入开机界面（如图4）按“↑、↓、←、→” 键改变选中项，按“确认”键进入选中项，进入“参数设置”界面可以进行参数的设置和修改，进入“数据测试”可以进行过渡电阻和过渡时间的测试；进入“历史数据”可以查看仪器存储的历史数据；进入“系统设置”可以进行时间设置，仪器校准和删除记录等。“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。图4 开机界面6.3参数设置界面开机界面进入“参数设置”转入测量参数设置界面， 如图5所示。当前选项为“测量电流”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项，按“↑、↓、←、→”键可以改变当前选项值，参数修改完毕后再次按下确认键即可退出“参数修改模式”，此时按“↑、↓、←、→”键 就又变回切换当前选项。按“取消”转回到开机界面。参数说明如下：?测量电流：测试过程中仪器输出的恒定电流。?测量方式：有绕组，即有载分接开关连接在变压器绕组上；无绕组，则表示单独的有载分接开关。?测量方向：绕组当前调压方向，为1时表示正向调压，为0时表示反向调压。?分接位置：变压器当前分接头位置,共1~9个分接位置。?触发电平：测量过程中检测到超过此值的电压跳变时认为分接开关已经动作。即仪器的“灵敏度”，设置太高会造成无法触发，设置太低容易造成误触发。?试品序号：用户自行定义的分接开关的编号。图5 参数设置界面6.4数据测试界面开机界面按下“数据测试|”转到图6所示数据测试界面。当前选项为“测试”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。选中“测试”按钮后，界面左半部分显示的是实时测得的仪器接线柱A0、B0、C0之间的电阻（开路状态下1A为大概24Ω，0.5A为大概48Ω）。测量时应待到此值稳定以后（即绕组充电已饱和, 该静态电阻值很重要，一定要等其稳定，容量越大的变压器稳定的时间越长， 大概几十秒，到几分钟。）再按下“动作开关”按钮，同时开始捕捉开关的动作，此时可以动作被测分接开关。测试仪捕捉到开关动作波形后会在界面右半部分显示动作波形。触发完成后按下“波形分析”按钮可进入波形分析界面。
天正华意电气设备(三亚市分公司)是一家集 微机继电保护测试仪设计开发，生产设备制造，安装为一体的企业，不但拥有先进的理念，而且拥有完善的售后服务团队，能随时为企业提供咨询设计，售前及售后服务，公司始终致力于本地化生产，为客户实现 微机继电保护测试仪快速生产应用的企业。
