一分钟的时间，对于了解我们的【变压器有载开关测试仪】真空度测试仪厂家直销省心省钱产品来说足够了。从产品的外观到内在，从功能到性能，视频将为您展现产品的每一个细节和特性。

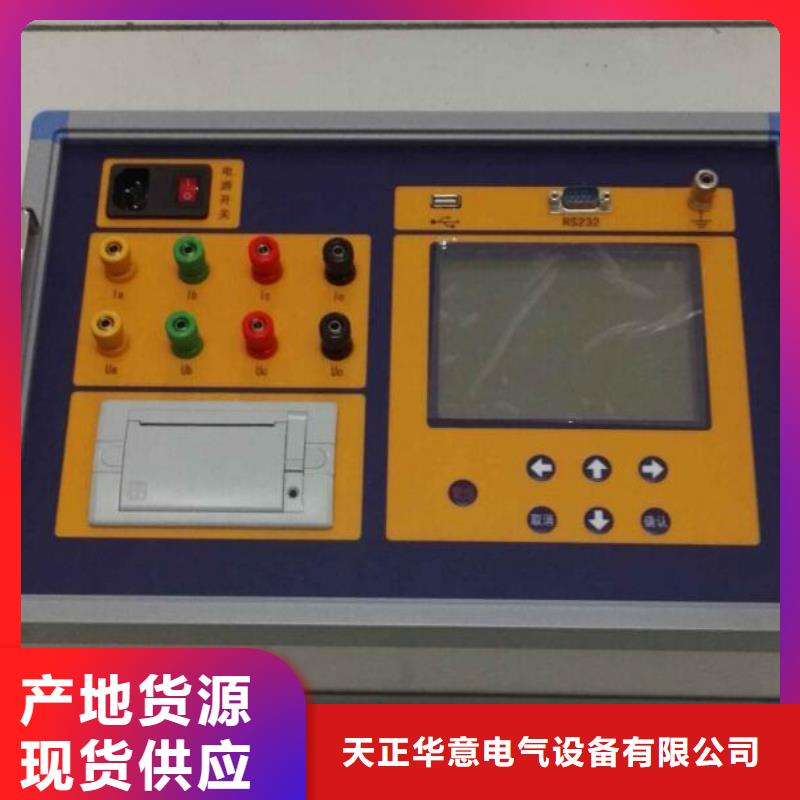

以下是:【变压器有载开关测试仪】真空度测试仪厂家直销省心省钱的图文介绍
天正华意电气设备(天津市分公司)始终坚持“用户至上，质量可信”的宗旨，按用户要求开发、生产 微机继电保护测试仪产品，确保产品设计、原材料采购、生产制造、检验、包装防护和交付、售后服务等全过程处于受控状态，确保产品技术标准达到同类产品标准，保证按质、按期交货，为顾客提供可靠的 微机继电保护测试仪和满意服务。企业以高质量求产品创新，以率强化企业管理，以高服务取信用户，奋发图强，勇攀高峰。
变压器有载开关测试仪采用交流法与直流法相结合方式解决了分接开关带绕组状态下现场试验问题采用交流法在现场有载分接开关带绕组状态下，能真实的测试出有载开关的过度波形，通过对交流波形的解析结果是 性的，不存在无法判读等技术争议问题。采用直流法在现场有载分接开关带绕组状态下，能真实的测试出有载开关的直流过度电阻，通过验证现场测试出的过度电阻值与出厂值是一致的，不存在技术差异问题。交流法与直流法相结合方式解决了在现场有载分接开关带绕组状态下试验问题，通过分析测试出的交流过度波形和直流过度电阻值，能准确判断出开关过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。使用《交直流参数变压器有载开关现场检测装置》在现场测试已积累了丰富的经验，并已获取了多台开关实测事例。《交直流参数变压器有载开关现场检测装置》将成为现场常规测试设备，已得到推广应用。1.3采用交直流法在现场检测变压器有载开关的过度波形有标准依据电力行业新标准对有载分接开关现场试验项目、试验方法、缺陷判断依据做出了明确规定：新标准在4.1 试验项目、周期及标准，第1项规定：测试项目“测量过渡电阻值”中规定，“电阻值与铭牌值的偏差不大于±10%。”。新标准在4.1 试验项目、周期及标准，第8项规定：测试项目“测量触头变换程序、电流的连续性、三相开断不同步时间”中规定采用交流方法测量，新标准在4.1 试验项目、周期及标准，第8项规定：判断有载分接开关是否良好的标准依据是：“1) 与制造企业技术要求相符； 2) 测试电流无断续； 3) 三相开断不同步时间不大于3 ms。”。观察开关过度波形（即：交流电流测试波形）的连续性，电流波形是连续的，说明开关触头接触良好，若电流波形出现不连续断点，说明开关存在隐患。新标准在4.1 试验项目、周期及标准，第8项规定：新标准对交流方法测试周期也作出了明确规定：“1) 交接时；2) 分接开关大修时；3) 随同变压器检修试验周期”。新标准在“第4章现场测试，第4.1节试验项目、周期及标准，第1项：测量过渡电阻值周期：“更换过渡电阻时”，也就是说新标准规定测量过渡电阻值只需在“更换过渡电阻时”仅测试一次，以后不要随同常规检修测试了，因为从已测试出的交流波形中能明确观察出过渡电阻的断开等故障。
变压器有载开关测试仪 有载分接开关是与变压器回路连接的 运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。二、功能特点?仪器输出电流大，重量轻；?两档电流输出，测试范围更宽，稳定度更高；?能自动计算出过渡电阻值及过渡时间值；?具有完善的保护电路，可靠性强；?8寸的大液晶显示，便于现场操作；?具有U盘存储功能，可以存储更多数据波形。?键盘独立操作，使仪器可操作性更快捷、方便。三、技术参数输出电流 1.0A、0.5A测量范围 过渡电阻：0.5Ω～20Ω(1.0A)、0.5Ω～40Ω(0.5A)过渡时间：0～250ms测量精度 过渡电阻：±(5%读数+3字)过渡时间：±(0.1%读数+3字)存储方式 U盘存储、本机存储四、使用条件环境温度 -10℃～50℃环境湿度 ≤85%RH工作电源 AC220V±10%电源频率 50±1Hz
变压器有载开关测试仪开机界面接好线路，打开电源进入开机界面（如图4）按“↑、↓、←、→” 键改变选中项，按“确认”键进入选中项，进入“参数设置”界面可以进行参数的设置和修改，进入“数据测试”可以进行过渡电阻和过渡时间的测试；进入“历史数据”可以查看仪器存储的历史数据；进入“系统设置”可以进行时间设置，仪器校准和删除记录等。“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。图4 开机界面6.3参数设置界面开机界面进入“参数设置”转入测量参数设置界面， 如图5所示。当前选项为“测量电流”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项，按“↑、↓、←、→”键可以改变当前选项值，参数修改完毕后再次按下确认键即可退出“参数修改模式”，此时按“↑、↓、←、→”键 就又变回切换当前选项。按“取消”转回到开机界面。参数说明如下：?测量电流：测试过程中仪器输出的恒定电流。?测量方式：有绕组，即有载分接开关连接在变压器绕组上；无绕组，则表示单独的有载分接开关。?测量方向：绕组当前调压方向，为1时表示正向调压，为0时表示反向调压。?分接位置：变压器当前分接头位置,共1~9个分接位置。?触发电平：测量过程中检测到超过此值的电压跳变时认为分接开关已经动作。即仪器的“灵敏度”，设置太高会造成无法触发，设置太低容易造成误触发。?试品序号：用户自行定义的分接开关的编号。图5 参数设置界面6.4数据测试界面开机界面按下“数据测试|”转到图6所示数据测试界面。当前选项为“测试”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。选中“测试”按钮后，界面左半部分显示的是实时测得的仪器接线柱A0、B0、C0之间的电阻（开路状态下1A为大概24Ω，0.5A为大概48Ω）。测量时应待到此值稳定以后（即绕组充电已饱和, 该静态电阻值很重要，一定要等其稳定，容量越大的变压器稳定的时间越长， 大概几十秒，到几分钟。）再按下“动作开关”按钮，同时开始捕捉开关的动作，此时可以动作被测分接开关。测试仪捕捉到开关动作波形后会在界面右半部分显示动作波形。触发完成后按下“波形分析”按钮可进入波形分析界面。
