以下是智能型电缆故障测试仪厂家-优惠的现场实拍视频，让您更好地了解产品的优点和特点不容错过。
以下是:智能型电缆故障测试仪厂家-优惠的图文介绍
天正华意电气设备(昭通市分公司)是长期专注于 微机继电保护测试仪领域。本公司倡导“专业、务实、、创新”的企业精神，具有良好的内部机制。优良的工作环境以及良好的激励机制，吸引了一批高素质、高水平、率的人才。拥有完善的技术研发力量和成熟的售后服务团队。我们的宗旨是：“用服务与真诚来换取你的信任与支持，互惠互利，共创双赢！”我公司愿与国内外各界同仁志士竭诚合作，共创未来！

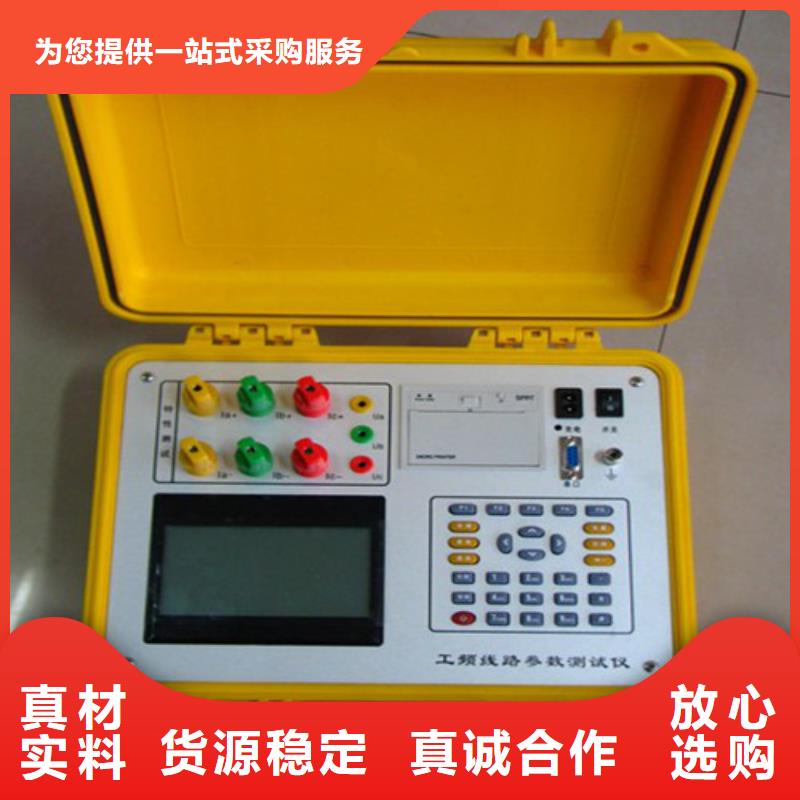

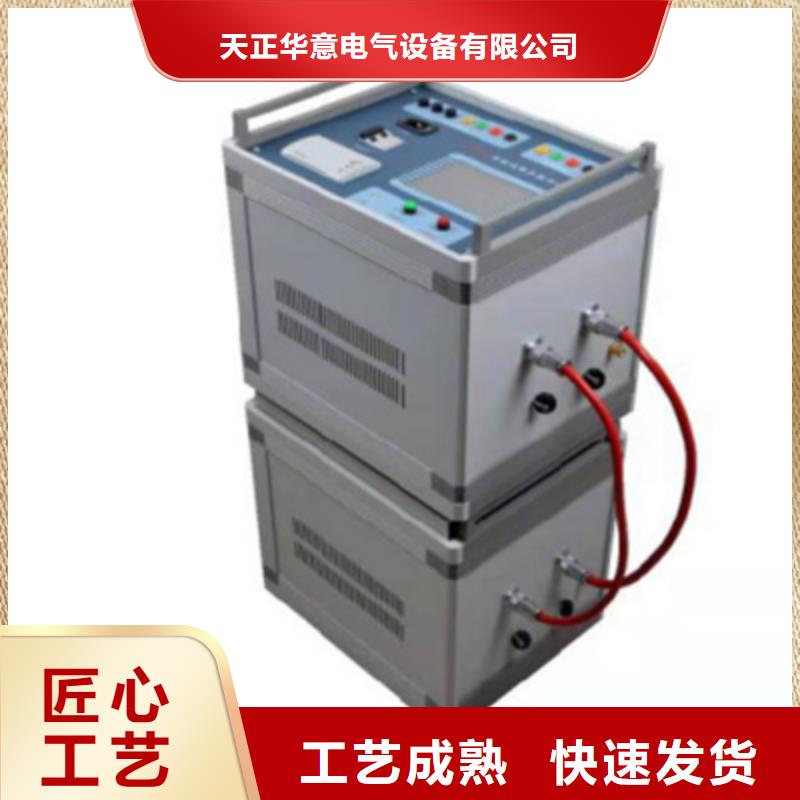

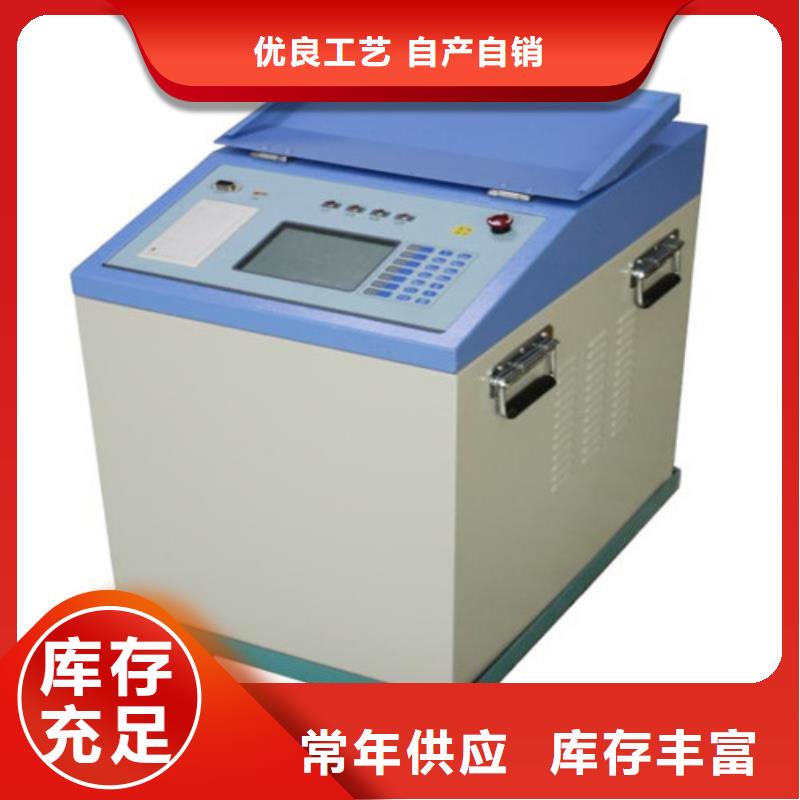

异频线路参数测试仪功 能：断开测试输出电源，并将外部接线全部接地；测试过程中遇到突发事件时，按此键可在不断开输入电源的情况下紧急快速地关断所有输出电源并使所有接线接地，保证使用；3.2、系统复位按键安装位置：如图3—1—。功 能：提供仪器内部中央处理器复位；注 意：此复位键是复位仪器内部所有控制器件，而非直接操作输出断开，因此若测量过程中遇到紧急情况请先按紧急停止按键来快速地断开输出；3.3、USB接口安装位置：如图3—1—。功 能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成文件保存，提供给用户在电脑操作系统下通过仪器附带的软件操作查看数据并生成报告文件；注 意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘；3.4、液晶触摸显示屏安装位置：如图3—1—。功 能：超大屏幕中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程；注 意：触摸式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤；在操作液晶屏的时候使用铅笔头或者其它笔形塑料物件操作可以提高操作准确度；3.5、测试电源输出（A、B、C、N）插孔（电流测量端子）安装位置：如图3—1—。功 能：包含A（黄色）、B（绿色）、C（红色）和N（黑色）共4个端子，提供仪器测试输出电源；注 意：测试过程中此输出端子有较大电流输出，严禁用手触碰端子金属部分，以防电击；3.6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）安装位置：

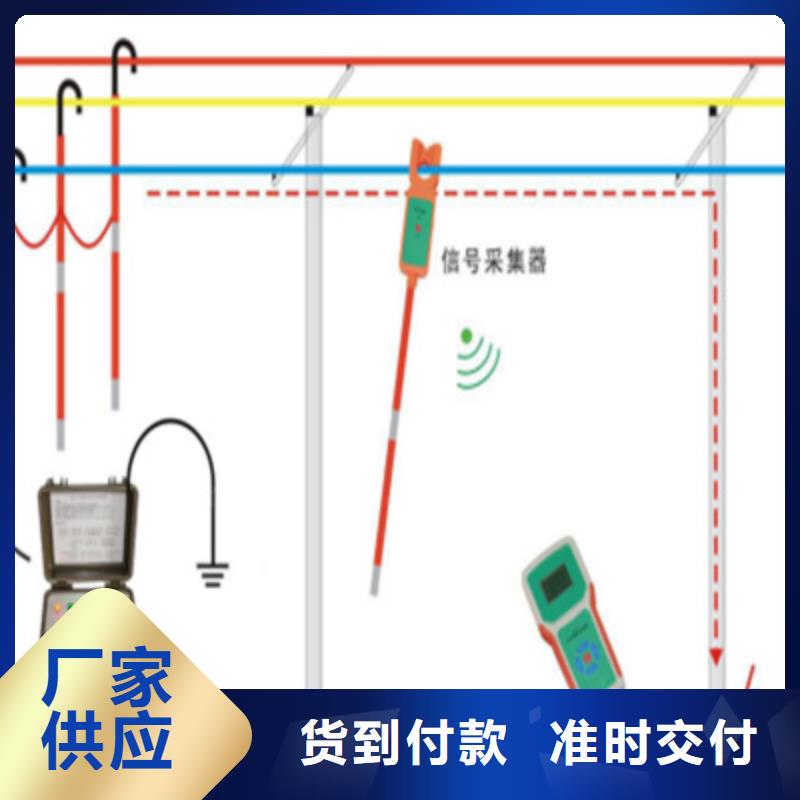

异频线路参数测试仪小电流接地系统单相接地时故障电流的暂态分量比稳态故障电流大几倍甚至更大，而且暂态量的频率比较高，消弧线圈接近开路，补偿感性电流对暂态分量的影响比较小。小波变换从暂态故障电流中提取故障特征，克服了傅里叶变换不能对信号同时进行时频局部化分析的缺点，可以对信号进行分析，特别是对暂态突变信号或微弱信号的变化敏感，能可靠地提取出故障特征，显著地提高了故障选线的精度和可靠性。小波分析法利用接地初始时的一段波形来分析。每条线路，由于长短不一，阻抗值不同导致暂态过程中零序电流所含的谐波分量不同，线路越短，高频分量越多。小波分析法提取某一频率段的谐波分量后，各支路的零序电流分布也满足上述结论。而且，突出的优点是，这种分析法能克服消弧线圈和CT不平衡的影响，这是因为，消弧线圈在暂态过程中还未起作用，而CT不平衡电流分量已被滤去（选择频段时去掉基波分量）。但小波分析法在稳态时要同谐波法和能量法相结合。整个装置工作过程如下：系统无单相接地故障时，装置处于监视状态，液晶屏显示当前日期与时间，当PT开口三角输出零序电压大于整定值（出厂设置为30V）时，表示系统发生单相接地，此时CPU将采集的零序电压数据和所有的零序电流数据进行滤波、排序、判断、经过多次综合分析后，将接地故障信息（如接地起始时刻、故障线路号、故障累计时间等），送液晶屏显示，并将判断结果送继电器输出或串口输出。4装置硬件组成4.1装置技术说明TH-ZJD型装置的基本组成：由一片DSP统一管理各部分，如图4.1所示。图4.1 装置主要组成部分结构图4.1.1主要组成部分简介各部分及功能简要说明如下：
异频线路参数测试仪但是如果考虑到线路较长，由于杆塔之间导线的悬垂所增加的实际线路长度大于输电线路的地理长度，利用同一种波速测试短线路和超长线路的测试误差相差较大。有必要在现场重新测试该线路的实际电波传播速度，并以此速度测试该线路故障距离，以减小测试误差。1．仪器在波速测量时的接线方式：见图十九图十九 电波测速接线方式示意图测试被测线路的电波传播速度时，仪器应该处在低压脉冲法工作方式。仪器的Q9测试夹子线的红夹子夹在线路的任一相，黑夹子夹在线路的接地线或另外一相上。2．“波速测量”：“波速测量”方法如下：将仪器检测方法预置在“检测方法”的“低压脉冲法”测试状态，选取适当的“长度选择”，点击“波速测量”，屏幕将弹出 “请选择计算方式”提示菜单（如图二十所示）。触摸笔点击菜单中的“用实时通讯数据计算速度”和“测量吧”模拟键后，仪器开始输出测试脉冲，并在屏幕上显示出发射脉冲与回波脉冲。将波形适当扩展，并用游标卡尺卡住发射脉冲和回波脉冲的前沿拐点。两游标间显示的数字为两脉冲间的间隔时间（如图二十一所示）。此时，用触摸笔点击“计算速度”模拟键，仪器界面又弹出提示“请输入两游标间的距离”（线路的地面长度）的子菜单。如图二十二、图二十三所示。用数字键输入线路的准确地面长度后，点击菜单中的“确认”键。屏幕马上置换成波速测量结果显示界面。在子菜单和“设备当前参数”栏中显示出该线路中的电波传播速度数值。如图二十四所示。此数值作为以后测试该线路故障时的波速选用值。点击子菜单中的“离开”模拟键，屏幕回到初始界面后便可按提示进行测试 点击“采样”键，仪器将进入传播速度输入界面。点击“确定”键，仪器便自动进行数据采集。测试结果界面如图二十五所示。此时便可用触摸笔启动游标对故障波形进行距离测量。
