以下是:直流高压发生器-【变频串联谐振耐压试验装置】物流配送的图文介绍
直流高压发生器如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。c.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)13.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。14.保护动作后的操作在使用过程中发现绿灯灭，红灯亮，电压下降，即为有关保护动作。此时应关闭电源开关，面板指示灯均不亮。将调压电位器退回零位，一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行空载试验并查明情况后可再次升压试验。六、故障检查与处理现象原 因处理1电源开关接通后绿灯不亮且风扇不转。1 电源线开路。2 电源保险丝熔断。更换电源线。更换保险丝。2按绿色按钮绿灯不亮。调压电位器未回零。电位器回零。3按绿色按钮绿灯亮，一升压绿灯灭，红灯亮。高压输出端搭地试品短路。检查输出电缆。检查被试品。4升压过程中绿灯灭，红灯亮。试品放电或击穿，过压或过流保护动作。检查被试品。重新设置整定值。七、产品成套性1．控制箱 1台2．高压倍压筒 1节3．使用说明书 1份4 ．备用保险丝 若干5．电源电缆1根6．专用接地线 1组7．放电棒 1根8．水电阻或限流电阻1根9 微安表1块八、质量保证1.我公司提供的仪器设备均能满足需方的要求，并无偿提供售前技术服务。2.我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质量体系生产服务出厂。3.我公司产品质量均满足我公司的企业标准和相关标准。九、服务承诺本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见。

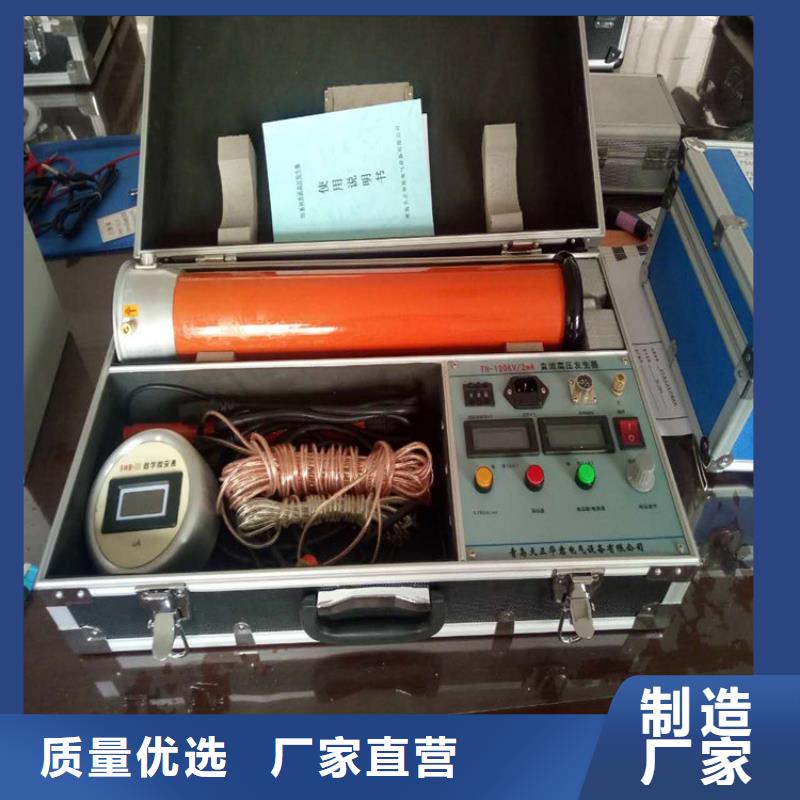

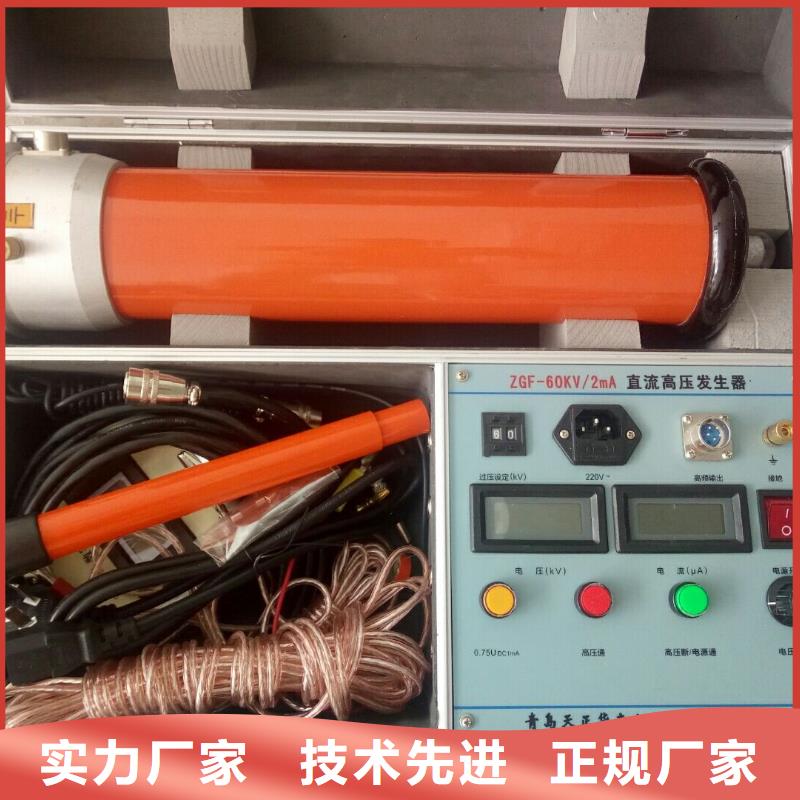

直流高压发生器产品功能说明（1）．控制箱面板示意图1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位,拆线时只需逆时针转动电缆插头。3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)5．数显电压表：数字显示直流高压输出电压。6．数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。（2）．倍压筒示意图 1． 高压引出接线柱（可连接微安表和水电阻或限流电阻） 2． 均压球3． 倍压筒体4． 接地端子 5． 中频连接端子6． 底座（3）试验回路连接图

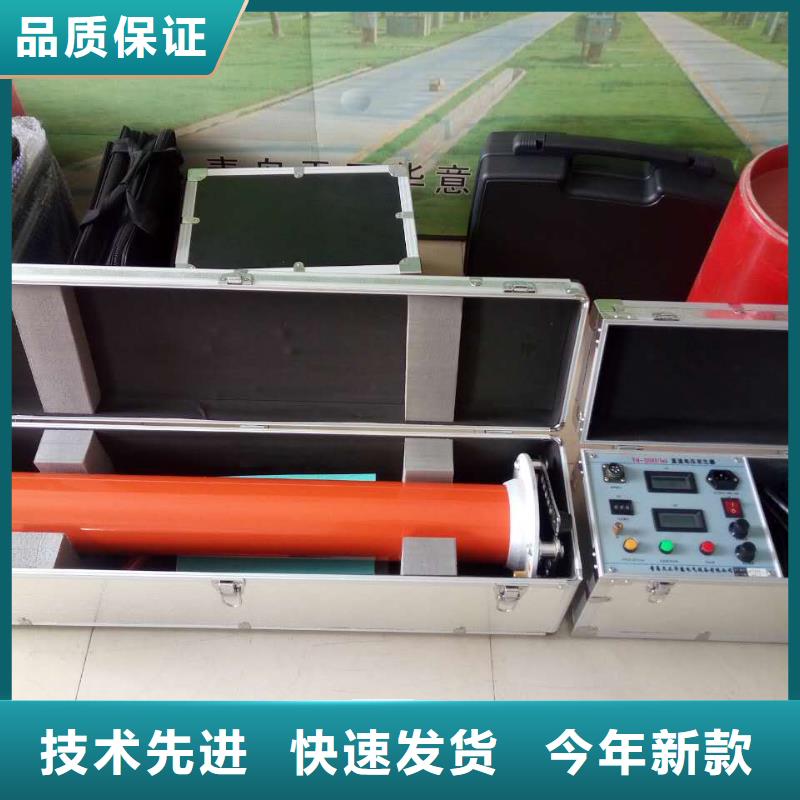

直流高压发生器全量程采用单片机平滑调压，升压速度可根据试验要求调整。升压电路零起升压，过压过流以及试验时间可任意设定专设氧化锌避雷器试验菜单选项，特别适用氧化锌避雷器0.75UDC1mA直流泄漏试验专设阶段耐压试验菜单选项，可一键式按试验规程完成电力电缆直流试验项目试验过程中自动记录电流值的波动变化，并能将结果显示在屏幕上，特别方便进行数据分析。倍压筒采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。可自动存储300次试验数据，可打印可查询。仪器自带万年历和时间功能，实验结果查询和打印时可显示时间和日期。增加了急停按钮，在试验出现异常或紧急情况时可人工干预，提高试验安性。2．技术参数：输出电压：60kV\120kV\200kV\300kV\400kV\500kV\600kV输出电流：2mA\3mA\5mA\10mA测试精度：±1.0％（读数±2个字)纹波系数：≤1％电压稳定度：随机波动，电源电压变化±10％时≤1％过载能力：空载电压可超出额定电压10％使用10分钟充电电流为1.5倍额定电流工作方式：间断使用，一次连续时间长为30分钟工作环境：电源：单相交流50HZ 220V±10％温度： 0~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下四、产品结构（1）控制箱面板结构（2）．倍压筒结构示意图 1．高压引出接线柱（可连接微安表或限流电阻） ．倍压筒顶盖3．倍压筒体4．接地端子 5．中频输入连接端子6．底座
