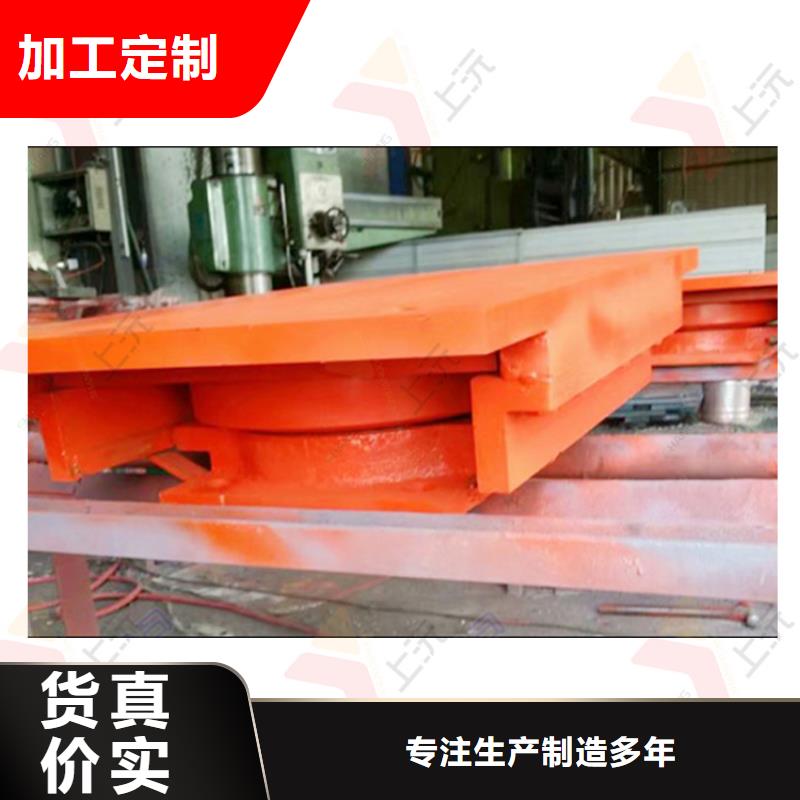

万向支座是一种新型支座，因其承载能力高、转角大、转动灵活、转动力矩与转角无关等优点，可广泛应用于各种跨度、各种类型的桥梁，特别适用于大跨度桥梁及宽桥、曲线桥、坡道桥等构造复杂的桥梁。支座工作原理和构造：球型支座的水平位移是由上(支座)滑板与中座板上的平面四氟板之间的滑动来实现的。另外，通过在上座板上设置导向板(槽)或导向环来约束支座的单向或多向位移，可以制成单向活动球型支座和固定球型支座。
球型支座的转角是由中座板的凸球面与下座板上的球面四氟板之间的滑动来实现的。通常由于支座的转动中心与上部结构的转动中心不复合，而在中座板和下座板之 间形成第二滑动面。根据上部结构与支座转动中心的相对位置，球面转动方向可以与平滑动方向一致或相反。如果两个转动中心复合，则无平面滑动。
支座具有传力可靠，各向转动性能一致，不仅具备盆式橡胶支座承载能力大、水平位移大的特点，而且能适应大转角的需要，适用于宽桥、曲线桥。由于承压部件不使用橡胶件，不存在橡胶低温脆性等影响，因此特别适用于低温地区。本系列橡胶支座执行标准为：GB/T17955-2000《球型支座技术条件》。 通常支座由上支座板、不锈钢、平面聚四乙烯板、球面板、球面聚四乙烯板、橡胶拦圈，下支座板组成。它的位移是由上支座板与平面四氟板之间的滑动来实现。在橡胶支座转动时，首先是发生在球面板与球面四氟板处，然后才在平面四氟板上发生滑动。A、支座反力(坚向承载力)可分为16级：1000，1500，2000，2500，3000，4000，5000，6000，7000，8000，9000，10000，12500，15000，17500，20000kN，大于20000kN时单独设计加工。B、设计转角分为 0.01 0.015和0.02rad。C、设计位移量：顺桥向：1000～2500KN，e=±50mm;3000～1000kN;e=±50mm,±100mm和±150mm。横桥向：采用DX多向活动支座，e=±20mm。设计位移量根据工程需要可进行变更。
上沅工程技术(揭阳市分公司)成立与2005年，厂家通过多年积累，技术力量雄厚，【球型（形）钢支座】产品质量实行层层把关，加工检测设备齐全先进，各种【球型（形）钢支座】产品质量已得到全国行业用户的认可好评。
支座的安装：1、采用本系列支座时，桥梁梁体及桥墩台支承部位的混凝土标号不得低于C35 ，特殊情况需征得设计单位同意。2、支座与梁体及墩台采用预埋螺栓连接，必要时可采用与预埋钢板焊接，但将支座与预埋钢板焊接时，要防止支座钢体过热，以免烧坏硅脂及聚四乙烯板。3、支座安装高度应符合设计，要保证支座支承平面的水平及平整，支座支承面四角高差不得大于2mm.4、安装时支座的相对滑动面应用酒精仔细擦净，不得夹有灰尘和杂质。然后在表面均匀地涂满295 硅脂。5、上、下连接板在梁体安装完成后予以拆除，以防约束梁体的正常转动，然后及时安装活动支座的橡胶防尘置。6、支座出厂时，应由生产厂家将支座调平，并拧紧连接螺栓以防止支座在安装过程中发生转动和倾覆。支座可根据设计需要预设转角及位移，但用户应在 订货时提出预设转及位移量的要求，由生产厂家在装配时，预先调整好。7、支座安装前方可开箱，并检查装箱清单，包括配件清单、原材料检验报告复印件、支座产品合格证及支座安装养护细叭。施工单位开箱后、不得任意松动连接螺栓，并不得任意拆卸支座。
钢结构支座（又名网架支座）分为四个类型：GKQZ型钢结构抗震钢球支座、GJQZ型钢结构减震钢球支座、GKGZ型钢结构抗震球型钢支座、GJGZ型钢结构减震球型钢支座，每种类型的支座又分为双向活动、单向活动和固定型三种型式。支座的主要技术性能：1、可承受竖向载荷；2、具有抗竖向拉力的性能，保证竖向*震时上下结构不脱节；3、具有抗水平力的性能，保证水平*震时结构不脱落；4、可适应径向、环向的位移要求；5、可适应任意方向的转角要求；6、减震支座具有良好的减震性能；7、支座通过球面传力，不出现力的缩颈现象，作用在上、下结构的反力比较均匀；8、支座不用橡胶承压，不存在橡胶老化对支座的影响，使用寿命长。
