我们的变压器绕阻分析仪视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。
以下是:变压器绕阻分析仪的图文介绍
天正华意电气设备(安顺市分公司)秉承“以用户需求为导向，以增值服务为驱动力”的经营理念，本着“诚信、真实、进取、法治”的企业价值观，弘扬工匠精神，以科技创新为动力，以用户满意为宗旨，以持续改进和标准化管理为手段，以管理求效益，以服务赢得客户，期待与员工客户朋友携手合作，共创【微机继电保护测试仪】美好明天！
变压器绕组变形测试仪三、频响法主要技术参数3.1 扫描方式1.线性扫描分布扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。2.分段扫频测量分布扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；(0.5kHz)-(10kHz)(10kHz)-(100kHz)(100kHz)-(500kHz)(500kHz)-(1000kHz)3.2 其他技术参数1.幅度测量范围: (-120dB)至(＋20dB)2.幅度测量精度: 0.1dB3.扫描频率精度: 0.01％4.信号输入阻抗：1MΩ5.信号输出阻抗：50Ω6.信号输出幅值：±20V7.同相测试重复率：99.9％8.测量仪器尺寸(长宽高)355X145X270(mm)9.仪器铝合金箱尺寸(长宽高)430X200X350(mm)，线箱铝合金箱尺寸(长宽高)420X300X300(mm)10.总体重量:30Kg
变压器绕组变形测试仪准备工作注：使用说明书中涉及计算机及Windows操作系统的基本操作不在本使用说明书中，请参考相关的计算机书籍。注：使用说明书中关于Windows操作系统的基本操作以Windows7操作系统为基础，其他Windows系统的操作与Windows 7操作的差别不在本使用说明书之内，请参考相关的计算机书籍。三 试验接线3.1面板介绍变压器绕组变形测试仪的面板如图1所示。图1变压器绕组变形测试仪面板图进行变压器绕组变形测试时的外部接线示意图如图2所示。仪器的 激励端 通过输入电阻（内阻）将扫频电压信号输入被试变压器绕组的首端，首端的电压信号输入仪器的 输入端 ，被试变压器绕组末端的电压信号输入到仪器 响应端 。变压器绕组变形测试仪的“接地”、“被试变压器”的外壳和铁芯一起接地。3.2绕组的接线方式图2 变压器绕组变形测试的外部接线示意图绕组变形频率响应测试的扫频信号建议从绕组的末端注入，首端输出，非被试绕组悬空。根据变压器的不同接线组别，绕组变形测试的接线方式也不同。?YN接线扫频信号输入阻抗接于中性点O，扫频信号输出阻抗分别接在A、B、C上。这种测量方法，可以将非测量相上接收到的干扰信号由信号发生器上的低阻抗来吸收。如图3所示。图3 YN接线?Y接线由于中性点未引出，应按以下方式接线，如图4所示。输入阻抗接于A，输出阻抗接在B测试。输入阻抗接于B，输出阻抗接在C测试。输入阻抗接于C，输出阻抗接在A测试。图4 Y接线?内连接△接线内连接Δ接线绕组的接线方式如图5所示。输入阻抗接于c，输出阻抗接在a相，代表a相。输入阻抗接于a，输出阻抗接在b相，代表b相。输入阻抗接于b，输出阻抗接在c相，代表c相。图5 内连接Δ接线由于内连接Δ接线非测量的两个绕组串联后并联在回路中，理论上说对测试过程是有影响的。如果衰减超过10dB后，则可以认为非测量线圈的影响可以忽略。?外连接Δ接线如果绕组解开测量的接线方式如图6所示。如果不解开连接，可以看作内连接Δ接线，接线方式如图7所示。输入阻抗接于x，输出阻抗接在a相，代表a相。输入阻抗接于y，输出阻抗接在b相，代表b相。输入阻抗接于z，输出阻抗接在c相，代表c相。图6外连接Δ接线?有平衡绕组的变压器对于有平衡绕组的变压器，测试时必须解开接地。如图7所示。图7 平衡绕组接线

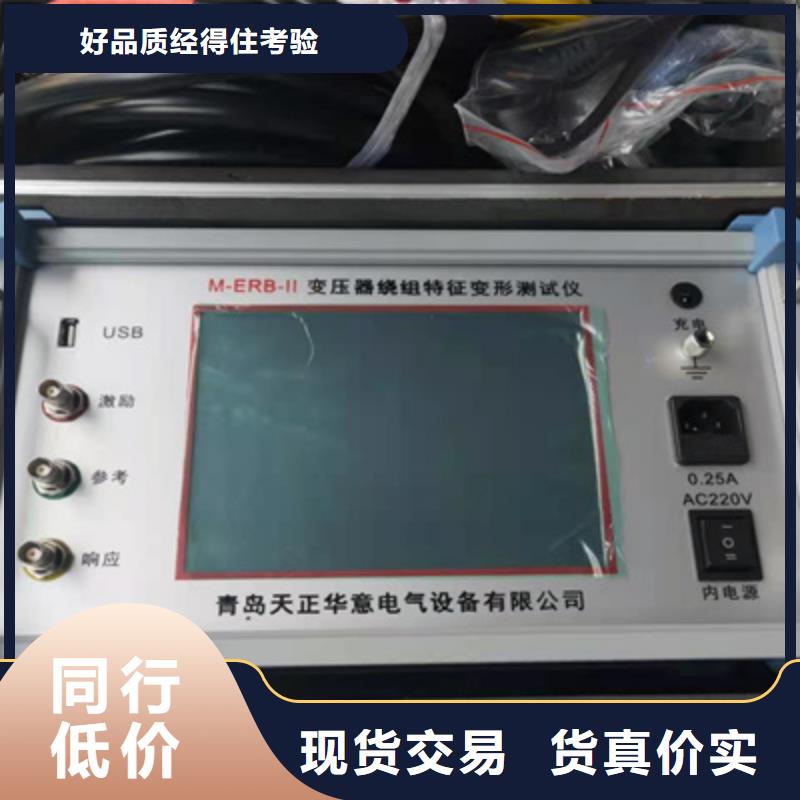

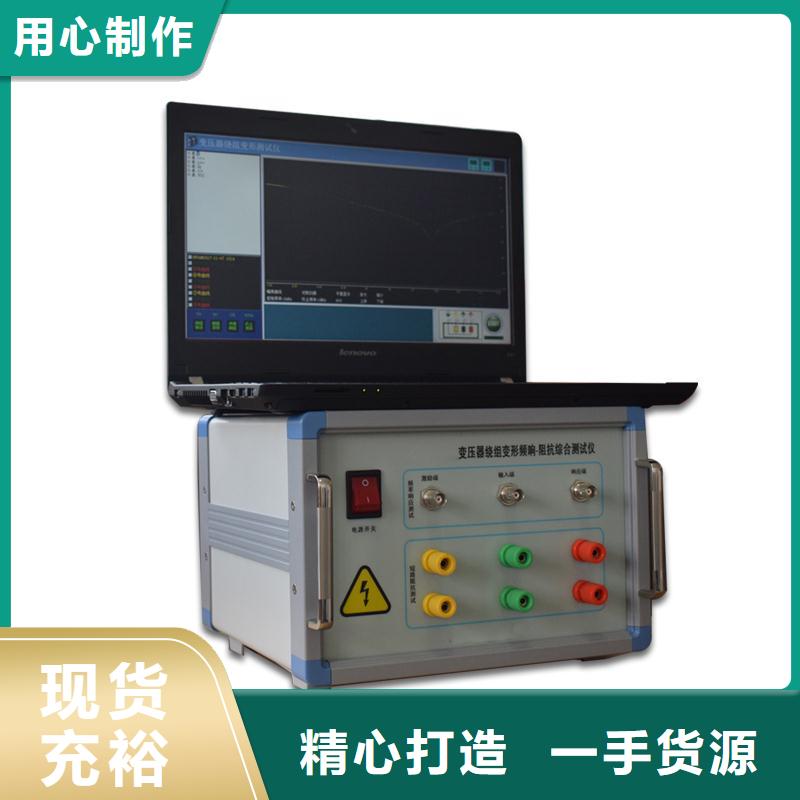

变压器绕组变形测试仪五、频响法仪器使用方法5.1仪器面板?仪器面板上安装有电源开关,按下时电源打开指示灯点亮,反方向时按下电源关闭指示灯熄灭。（变压器绕组变形测试仪侧面板图）?仪器面板上电源插座内藏保2只10A险丝；?USB口：仪器与笔记本电脑通信连接；?无线WIFI:方便仪器与笔记本电脑无线通信连接；?频响法：测量信号端口BNC插座外标颜色与测量电缆外标颜色一致,请对颜色连接；变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。主测量单元系统与试品之间采用50高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号；由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。

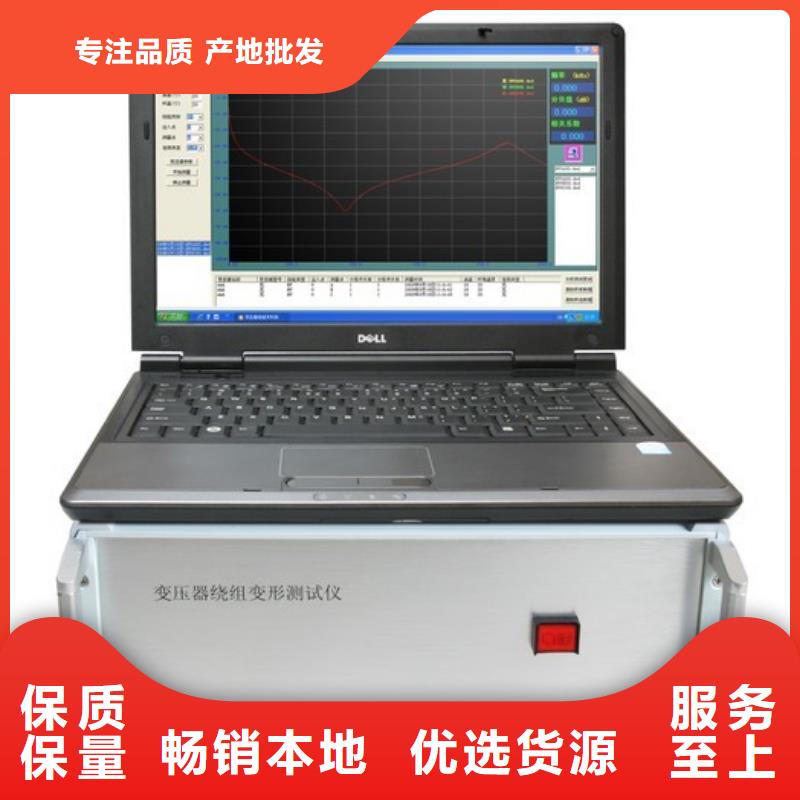

变压器绕组变形测试仪 阻抗法使用特点1.变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由信号生成及信号测量组成。测量部分由嵌入电脑与测量部分连接，使用方便。2.在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。3.仪器智能化程度高，使用方便，具有自动量程调节，自动采样调节等多种功能。4.软件采用windows平台，兼容windows98/2000/winXP/Windows7系统。为使用者提供了更加方便和易于使用的显示界面。a)提供历史数据对比分析，对所有数据进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，自动诊断绕组的变形情况，给出诊断的参考结论。b)软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。c)软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。5.软件智能化程度高，在输入、输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作。6.每相测量所需时间小于15秒,对一台电力变压器（容量、电压等级不限）进行绕组变形测量，总需时间不超过1分钟。7.测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。
