以下是:录波仪【变频串联谐振耐压试验装置】拒绝中间商的图文介绍
天正华意电气设备(北京市分公司)十分重视质量管理,建立了完善,持续,检测体系。多年来以建立起了完善的销售网络,有着丰富实践经验高素质的技术人员组成的销售和技术服务队伍,随时竭诚为广大用户服务;将负责有关 微机继电保护测试仪产品的技术服务,技术咨询,销售,此外还可以根据用户的要求定制,设计,制造各种非标准 微机继电保护测试仪产品。

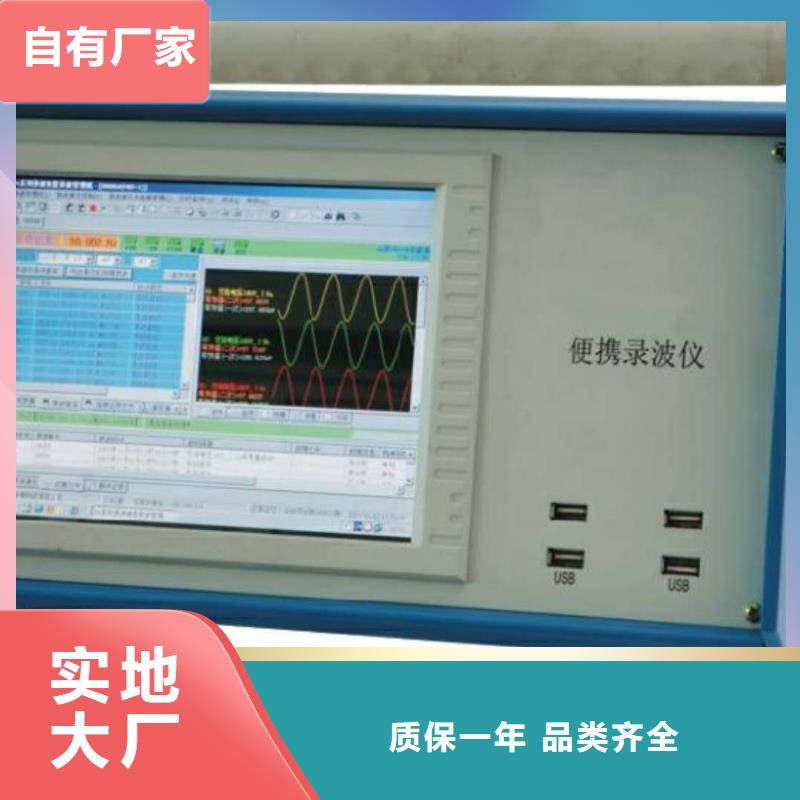

录波仪故障启动方式模拟量:突变、过量、欠量开关量:变位(闭合、断开)6.故障记录容量1GB7.通讯串行口:1个RS-232C端口, 通讯波特率115200bps。使用专用串口通讯电缆(5芯)网络:1个10/100Mbps 802.3u接口8.显示屏6.4” 262144色TTF显示屏。分辨率:640×4809.机箱尺寸(mm)448 (宽) ×178(高)×318(深)10.重量14kG(含铝合金包装箱)11.工作电源AC220V±15% 50Hz±0.5Hz;DC220V±15%三、录波仪 结构3.1.前面板示意图3.2.后面板示意图3.3.信号接线在接入被测信号时,应注意确认端子标记;接线错误可以损坏仪器。以下几点应特别注意:3.3.1接线前,确认模拟通道的输入阻抗用万用表电阻档,检查录波仪输入通道内阻:交流电流(AC10A) 通道,内阻 80kΩ直流电压通道,内阻 > 1MΩ(±2000V);> 400kΩ(±500V)3.3.2交流电压接线录波仪的交流电压通道,是每路独立的,即通道内部没有连线。接线时,应按被测信号的要求接线Y接线 接线
录波仪记录自动覆盖录波仪采用循环方式管理故障记录。故障启动后,录波仪生成一个新的记录,如果此时存储空间不足,录波仪会删除旧的一个故障记录,然后保存新记录。录波仪能够保存的记录数目,取决于故障记录的大小,而故障记录的大小由记录格式决定,请参见“故障记录格式”。7.6.记录的 保存在打开的记录列表对话框中,用户可以“ 化”需要保留的记录(F2)。 化的记录,即便是当前旧的记录,也不会被新的记录覆盖。建议将需要长期保存的记录上传至PC机,因为过多的 化记录减少了录波仪的循环存储空间。列表中用图标标明故障记录的状态:未被 化的记录。被 化的记录。7.7.打开故障记录在打开的记录列表对话框中,按“↙”键,打开选定的故障记录,进入分析画面。分析画面如下图:画面横向为时间轴,时间零点为故障启动点,故障前时间显示为负;纵向为幅值,由于各模拟量的额定值可能不同,为方便比较,纵轴采用标幺制,即为“实时值/额定值”。而光标对应处显示为有名值(实际值)。开关量从下向上依次排列,坐标系右侧的“∠xxxx”标明开关量的代号,符号“∠”的尖角位置与开关量的“断开”状态对应,高于此处的位置为“闭合”状态。模拟量曲线与光标对应值使用一致的颜色。全景框,横向为记录的时间全长,纵向为记录的小到 标幺值,显示了记录的“全景”。取景框,显示了当前画面在记录全景中的位置。按“Tab”键,切换键盘操作,共有4组操作:“放大/缩小”、“移动”、“光标1”、光标2”。7.7.1.7放大/缩小方向键 →: 放大取景框时间轴,波形横向压缩。方向键 ←: 缩小取景框时间轴,波形横向展开。方向键 ↑: 放大取景框纵轴(标幺值轴),波形纵向压缩。方向键 ↓: 缩小取景框纵轴(标幺值轴),波形纵向展开。7.7.2.移动方向键 →: 取景框右移,波形向左移动。方向键 ←: 取景框左移,波形向右移动。方向键 ↑: 取景框上移,波形向下移动。方向键 ↓: 取景框下移,波形向上移动。
