以下是我们上传的变压器特性测试仪公司实拍视频，您可以点击观看。
以下是:变压器特性测试仪公司的图文介绍

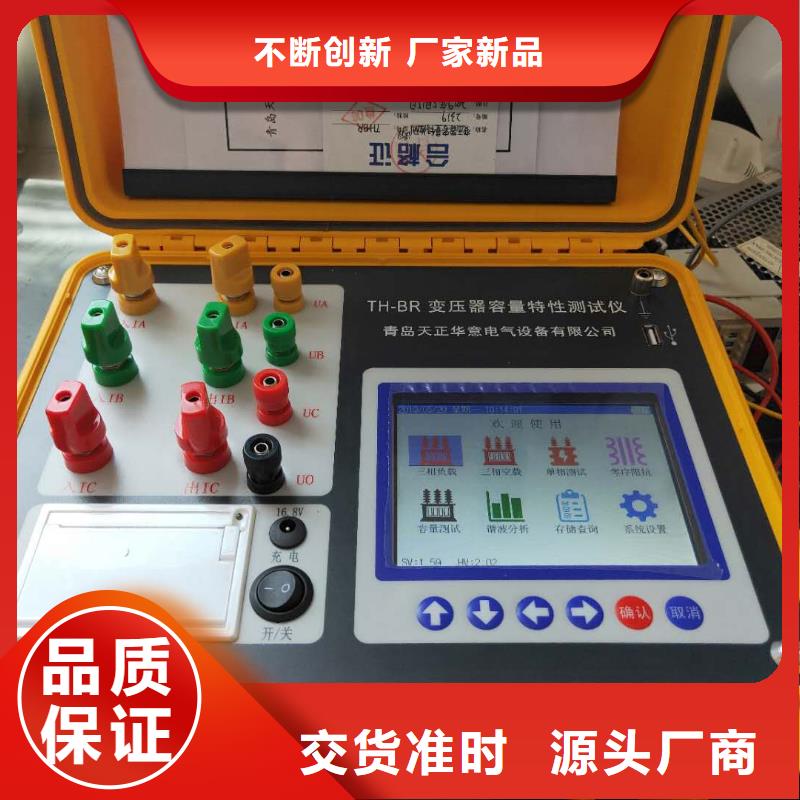

变压器容量特性测试仪 使用注意事项6.1．测试1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查设置的参数是否正确。4．使用有地线的电源插座。5．不能在电压和电流超量程的情况下工作。6．短路试验时，非加压侧的短接必须良好，否则会对测试结果有影响。7．做短路试验时，如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。8．试验接线工作必须在被试线路接地的情况下进行，防止感应电压触电。所有短路、接地和引线都应有足够的截面，且必须连接牢靠。测试组织工作要严密，通信顺畅，以保证测试工作顺利进行。9.变压器容量测试仪标准配置短路线200mm2×0.8m，在测量超过1000KVA时,短路线应相应加倍或更粗才能保证测量的精度。6.2．电池及充放电电池采用工业级聚合物锂电池，重量轻，单位储能密度大，受负载和环境温度变化影响小的特性，仪器在开机状态下自动采集供电锂电池的电池电压，并以可视化图形显示，当电池电压电量低于10％时，测试仪自动以声光报警提示，测试仪内部集成了电池的充电模块，充电电压市电交流220V电池充电时长不低于14小时，在测试仪长期不用情况下，请至少每两个月充放电一次。，尽量不要在仪器剩余电量不足10％时测试，并且在充电时不允许测试。
变压器容量特性测试仪容量测试结果测得负载损耗（75℃），将测得的负载损耗校正到额定试验条件下所得到的负载损耗值；国标损耗，如测得容量归档，则显示所归档位的变压器国标负载损耗值；损耗误差，校正损耗与国标损耗的误差百分数；标称/准阻抗，容量测试过程中所用的阻抗电压值；测得短路阻抗（75℃），当前试验条件下的被试变压器的阻抗电压；判定容量，当测得的变压器容量可以归档，该项将显示归档后的容量值。当测得的变压器容量无法归档时，该项不显示；实测容量，该项显示实际测量的变压器的容量。当实测容量可以归档时，该项不显示；参考类型：此处将显示系统所推定的被试变压器的类型，如 SJ配变，或S7配变（或电变），或S9(11)配变（或电变）。以供工作人员参考。当所测容量无法归档时，此处显示“――――”。测试完毕后，单击“保存”键，即可将所测结果保存到仪器内，以备以后查阅；单击“打印”键，即可将所测结果打印出来；单击“退出”键，即可退出本测试界面；单击“确定”键，即可以重新进行容量测试。
变压器容量特性测试仪单相电源对三相变压器的短路（负载）损耗的测量：受电源条件限制（没有三相电源或电源容量较小）时，以及在制造过程或运行中需逐相检查以确定故障相时，可用单相电源进行短路试验；试验方法是将变压器的低压三相的出线端短路连接，在高压侧进行三次测量，根据被测变压器的绕组连接方式可分为以下两种情况，见a、b；接线与单相电源测量三相变压器空载损耗的情况相同，可参照图5-4接线，二次侧全部短接。注意：短路电流大于50％额定电流测量的数据才准确。a．加压绕组为△连接加压侧按图5-4方式接线，与之不同的是非加压侧（低压侧）的三相出线端需人工短连接。绕组中的电流应为额定电流的倍，测得的数值可按下面公式换算三相短路损耗和短路电压：※ 注：式中Un为加压侧额定电压b．加压绕组为Y连接依次在任两相之间加压，同时非加压侧的三相出线端人工短连接。※ 注：式中Un为加压侧额定电压⑸ 三相三线电源测量变压器空载损耗：将变压器非测试端开路，按图5-5接线； 注意：我们这里采用方法相当于以往的两功率表法，只测量UAB和UCB两相电压值，结果为两相的平均值；同时功率损耗也只测量PAB和PCB两相功率，总损耗为两相功率损耗之和。三相三线测量空载损耗三相三线经PT和CT测量空载损耗图5-5 三相三线经PT和CT测量空载损耗⑹ 三相三线电源测量变压器短路（负载）损耗：与三相三线变压器测量空载损耗的接线方式基本相同，按照图5-6接线，做短路实验时变压器的非加压侧的三个出线端人工短连接。如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。三相三线测量短路损耗图5-6 三相三线经PT和CT测量负载损耗
天正华意电气设备(梅州市分公司)坚持以“质量求生存，诚信求发展”。不断丰富“科技为先，品质为本，追求卓越，诚信天下”的企业文化内涵，积j i参与市场竞争，靠“诚信广交朋友，靠服务增进感情，真诚为客户创造价值”，为广大客户提供更完善的服务。
