介质损耗测试仪测量线路由取样电阻与前置放大器和A／D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图1测量原理图1.仪器结构测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。控制面板：打印机、键盘、显示和通讯中转。变频电源：采用SPWM开关电路产生大功率正弦波稳压输出。升压变压器：将变频电源输出升压到测量电压，无功输出2KVA/1分钟。标准电容器：内Cn，测量基准。Cn电流检测：用于检测内标准电容器电流，10μA～1A。输入电阻〈2Ω。Cx正接线电流检测：只用于正接线测量，10μA～1A。输入电阻〈2Ω。Cx反接线电流检测：只用于反接线测量，10μA～1A。输入电阻〈2Ω。反接线数字隔离通讯：采用精密MPPM数字调制解调器，将反接线电流信号送到低压侧。隔离电压20KV。2.工作原理启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。
介质损耗测试仪比如48.7Hz50±0.1Hz到50±10Hz自动双变频随意设置。60±0.1Hz到60±10Hz自动双变频随意设置。频率精度：±0.01Hz外施高压：正接线时试验电流5A，工频或变频40-70Hz反接线时试验电流10kV/5A，工频或变频40-70HzCVT自激法低压输出：输出电压3～50V，输出电流3～30ACVT变比测量：变比测量精度：±读数×1％变比测量范围：10～99999相位测量精度：±0.1°相位测量范围：0～359.9°测量时间：约40s，与测量方式有关输入电源：180V～270VAC，50Hz±1％，市电或发电机供电计算机接口：标准RS232接口，U盘插口(自动U盘存储数据)。打印机：炜煌A7热敏微型打印机环境温度：-10℃～50℃相对湿度：＜90％外形尺430＊330＊350mm仪器重量：28kg五、测量方式及原理按被测试品是否接地分两种测量方式，即正测量方式和反接线测量方式。两种测量方式的原理如图一所示：高压输出端Icx R 高压输出端Icx 10KV 10KV o CN ICN ～ Cx CN ICN ～ CX o RNR RNCx端 （a）正接线测量 （b）反接线测量图一在高压电源的10kV侧，高压分两路，一路给机内标准电容CN，此电容介损非常小，可以认为介损为零，即为纯容性电流，此电流ICN 可做为容性电流基准。在Cx试品一侧，试品电流Icx通过采样电阻R采入机内，此Icx可分解成水平分量和垂直分量见图二所示，通过计算水平分量与垂直分量的比值即可得到tgδ值。在图一（a）中Cx为非接地试品，试品电流Icx从试品末端进入采样电阻R，得到全电流值，在图一（b）中Cx为接地试品，机内Cx端直接接地，电流Icx从试品高压端到机内采样电阻取得全电流值。电流矢量法 试品等效电路
天正华意电气设备(马鞍山市分公司)借助先进的加工设备与先进的技术，专业、的管理团队，坚持发挥团队粗神，合作共赢的理念，结合自产自销 微机继电保护测试仪的经营战略，让我们给客户提供的是价廉物美的 微机继电保护测试仪产品与服务！ 欢迎广大新老客户光临惠顾，我们将竭诚为您服务！

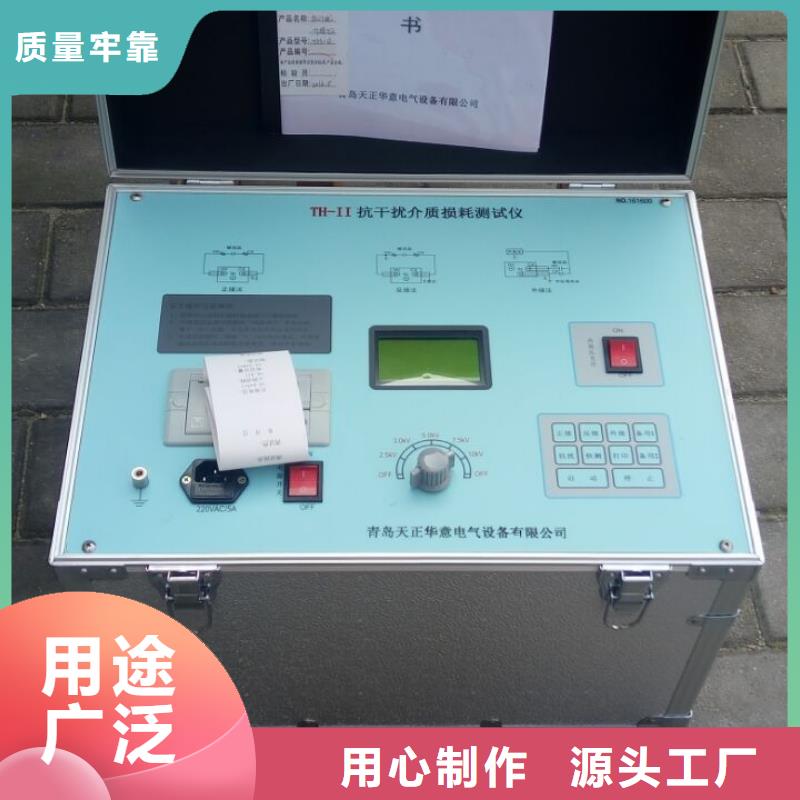

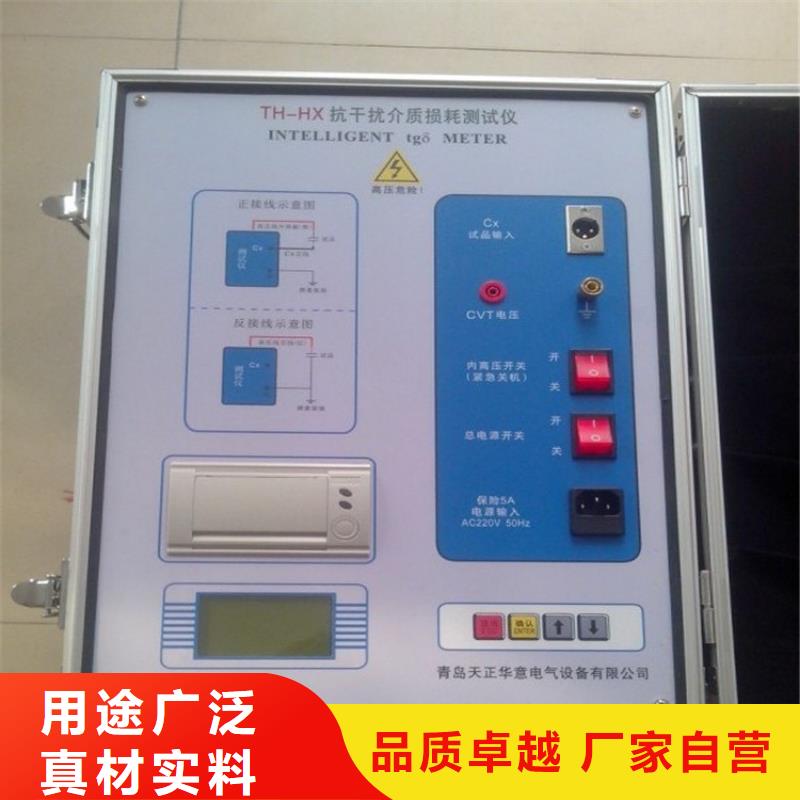

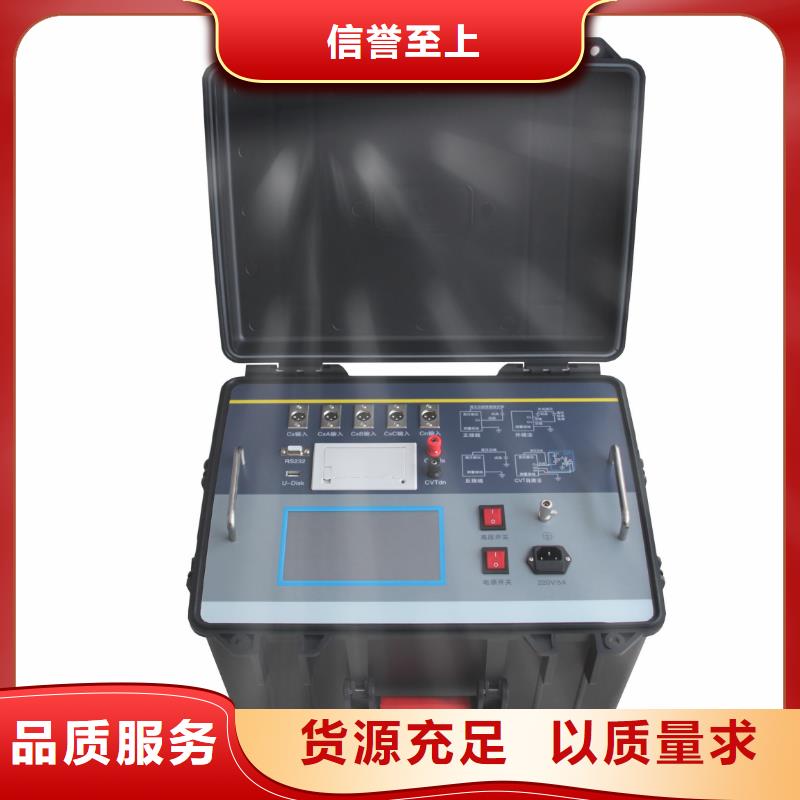

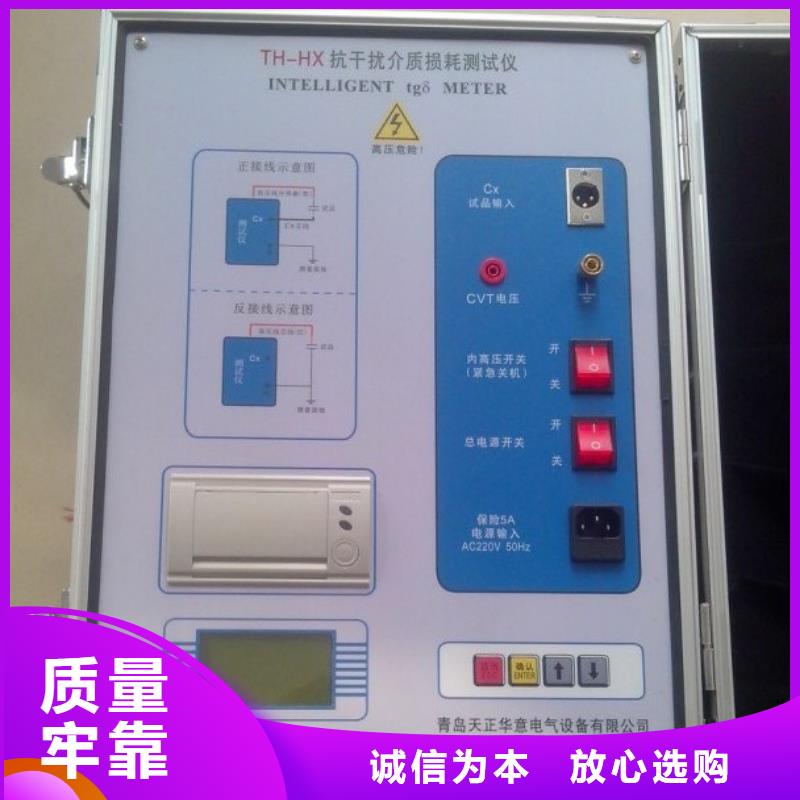

介质损耗测试仪高压输出HV插座安装位置：如图4—2—?，外设保护门。功能：仪器变频高压输出；检测反接线试品电流；内部标准电容器的高压端。接线方法：插座中心连接红色高压线芯线；金属外壳连接红色高压线屏蔽层；正接法时芯线和屏蔽层都可以作加压线对被试品高压端加压；反接法时只能用芯线对被试品高压端加压，若试品高压端有屏蔽极（如高压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。注意： 在启动测试的过程中此插座带有高压有触电危险，禁止触碰高压插座及与之相连的相关设备。 用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起误差。测试过程中应保证插座中心红色高压线芯线与被试品高压端零电阻连接，否则可能引起测量结果的数据波动。4.13、高压线屏蔽接地端子安装位置：如图4—2—?。功能：仪器测试时高压线抗干扰接地。注意： 接地线不要靠近高压接头，否则会引起高压放电，出现升压失败。测试时请不要关闭接地保护功能，仪器的接地必须可靠。五、使用说明5.1、主菜单地线良好接入，打开电源开关，进入主菜单（如图5—1）；选择右边界面相应的测试选项进行测量。※ 注：仪器启动测试后，紧急情况需要停止，可直接按紧急停机！图 5—15.2、一般测试图 5—2 图 5—3图 5—4首先根据相应的接线提示接好仪器外部与被试品之间的连线，然后点击主界面“一般测试”选项，进入下一级一般测试菜单（如图5—2）。然后可以点击“参数设置”进去设置菜单（如图5—3）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回一般测试界面，点击“取消”则不保存本次修改并返回一般测试界面。
