我们的配电线路小电流接地故障测试仪视频现已上线，解锁产品新视界，视频带你一探究竟！
以下是:配电线路小电流接地故障测试仪的图文介绍

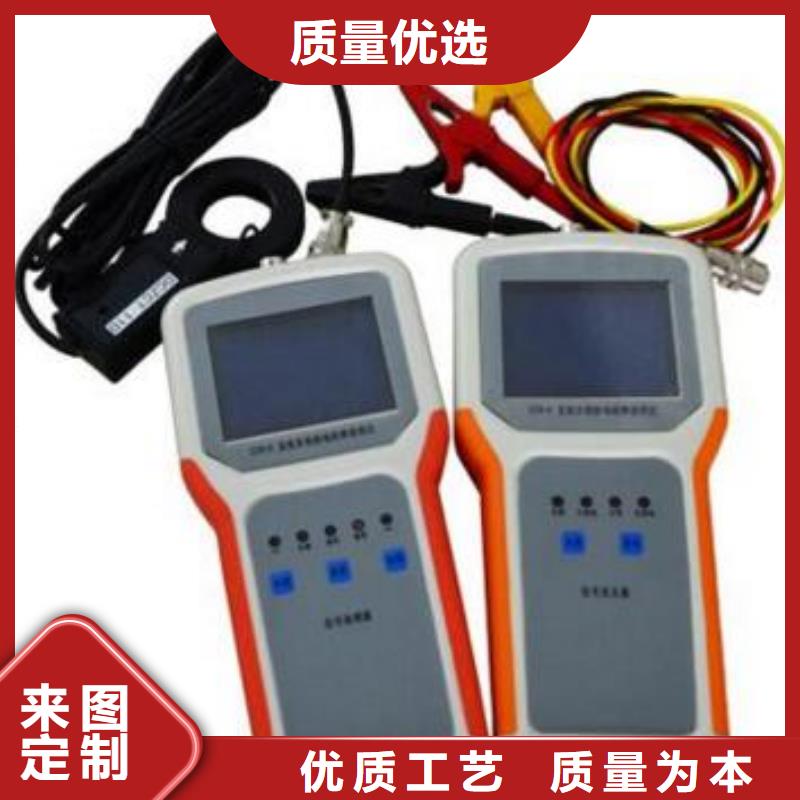

直流系统接地故障定位仪本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：信号发生器原理图信号接收器原理图三、技术指标1、信号发生器?输出信号频率：2.5Hz?信号空载输出电压：±20V±5％?信号电压幅值误差：＜5％?信号短路输出电流：≤80mA?输出口抗冲击能力：400V直流冲击?电源电压：AC220V±10％?电压频率：50Hz±5％?输入保险：200mA?功率：3W?体积：300mm×270mm×200mm2、信号接收器?信号电流检测灵敏度：0.5mA?信号发生器阻抗：40K?输出电流：2.5毫安?接收器显示：数字0-19?体积：210mm×100mm×32mm?A钳口尺寸：Φ50mm?B钳口尺寸：Φ7mm×9mm3、整机?检测接地电阻：300KΩ?检测电容：20μF?接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ?接地电容检测范围：3-60uF?接地电容测量精度：3-10uF 误差≤1uF四、仪器结构1、整机构成①信号发生器 ②信号接收器 ③A钳（大钳）④B钳（小钳） ⑤信号输出线 ⑥电源线2、信号发生器（见图1）图1 信号发生器面板图示意图【电源输入】：信号发生器工作时需要外接AC220V电源，该电源插座下部方框内有一保险丝（2A）。【电源开关】：开机时将开关标有“I”的一端按下，关机时将另一端标有“O”的一端按下。【输出指示】：打开电源后信号发生器即开始输出信号，信号输出正常时，输出指示灯会闪烁，表示有正常低频电压输出。【信号输出】：信号输出口。
直流系统接地故障定位仪 检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。6.2 高检测效率，钳表钳一扎回路出线：在直流配电屏的屏面上的各个保险的出口线（捆成一扎）上，如果检测结果为“非接地”说明该扎直流电源的回路均无接地故障。如果该扎线检测结果有“接地”，再分别钳各个回路，检测方法同上。假设检测出第N馈线支路有故障后，欲进一步寻找馈线支路以下的各个分支路时，可继续按照上述步骤，用钳表对各个分支路进行检测。6.3 故障进一步定位：检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况，对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。6.4 利用“绝缘量化指数”检测多点接地：系统有多个接地故障，或者正、负直流母线均有接地故障，在各回路的检测中，装置会自动探测出接地故障较严重的支路，然后检测出接地故障点。检测中分析检测结果，接地故障较严重的（正或负）接地故障。也可利用“绝缘程度条”和参考“绝缘程度百分比”的量化指数，比较测试结果的微小差异。该故障排除后再进行其他支路的检测，并将接地故障点逐一检测排除。
直流系统接地故障定位仪接地点方向的判定：接地点方向的判定是由卡线时钳表箭头的方向与检测器所显示的箭头方向共同决定：以钳表箭头方向为参考方向，在检测时，钳表方向不变，当检测器显示的箭头方向向下，说明接地点方向与钳表箭头方向是相反方向；当检测器显示的箭头方向向上，说明接地点方向与钳表箭头方向是相同方向。6.6 利用“接地点方向”检测环路接地：系统中如果有两条支路的一极或两极连接在一起，形成闭环系统，称之为环路。通常环路以以下几种形式出现：1)两条支路的正极和负极分别相连形成环路；2)两条支路的正极或者负极中的一极相连形成环路；3)两条支路中一条支路的正极通过负载与另一条支路的负极相连成环路。如果现场条件允许，建议在检测时断开环路的连接压片，以提高检测效率，减少检测时间。不能断开环路或环路本身就是非正常的，这时信号发生器所发信号都会被环路把信号分流，造成在环路内都能检测到接地信号，导致找不到接地点的具体方向。可根据方向判断接地点。6.7 利用“波形”来判断接地在检测时，可以根据故障检测器接地灯是否亮来判断接地，同时也可以根据液晶上所显示波形来判断接地。其波形如下：(1)．非接地波形(2)．68K接地量程1接地实测波形(3)．68K接地量程1接地实测结果(4)．68K接地量程2接地实测波形(5)．68K接地量程2接地实测结果数值通过波形可以判断被检测支路的接地程度：波形幅值越大说明被检测支路接地阻抗越小；波形越平滑，说明被检测支路绝缘越好。（注：“量程一”可自动判断接地，并显示绝缘状况。“量程二”是根据波形进行判断接地，并检测出漏电流大小。）6.8 电池的检查：检测时随时注意故障检测器电池电量指示，如发现电量不足时，应立即充电，以保证检测精度。
