想要了解振荡波测试仪?产品的魅力？视频为你揭晓答案！
以下是:振荡波测试仪?的图文介绍

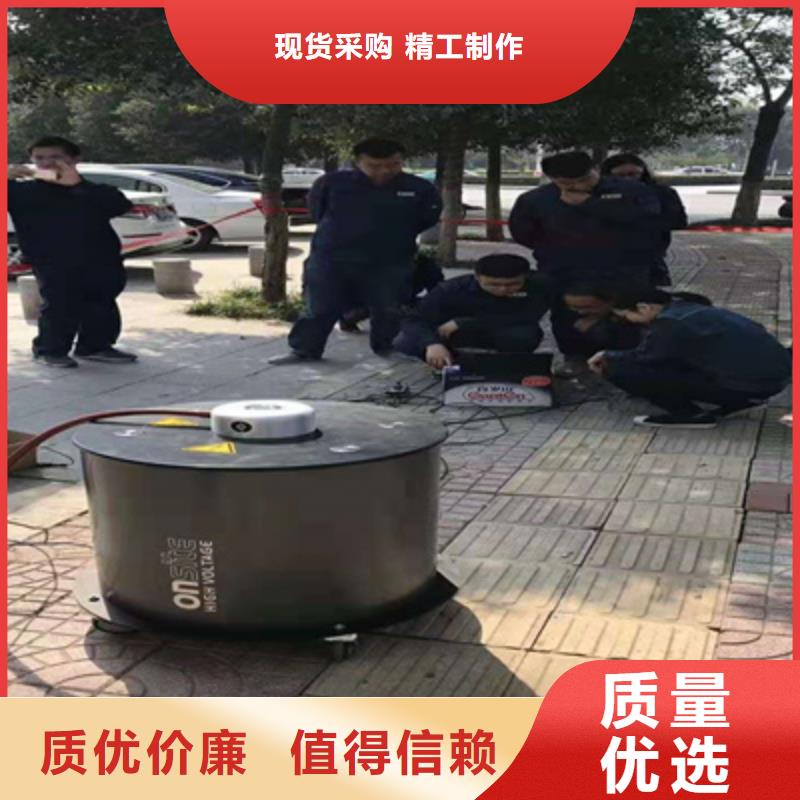

振荡波局放耐压试验系统 维护按照规定正常使用条件下，系统无需定期维护，请定期检查测试系统各个连接头绝缘情况。若高压连接电缆出现绝缘损坏的情况，请定购新连接电缆。系统为局部放电和电压测试系统，请测试过程中要确保校准的有效性。请确保高压连接头插拔使用正确的方式9. 解答疑难问题 通常测试中出现的问题是由于 OHV系统连接不牢而造成的。对电缆较低电压测试时，如果高压电缆或接地电缆连接不牢，有可能出现很高的局放水平，此时请关闭系统并检查连线状况，如连接情况没有问题，重启系统后还是出现同样问题，则请与供应商联系。设备配备的外包装完全可以应付运输过程中的正常碰撞。但是，在搬运设备时还是要尽量小心，以免设备造成损坏。当设备需要再次运输而原外包装又不在时，使用替代外包装的性能要高于或与原外包装性能一致。10.设备的回收 系统到达使用寿命后，应将其拆卸报废或循环利用，拆卸时并无严格要求。设备中有一些金属部件，包括铝以及合成金属等，这些部件可以根据用户公司的规定对其进行回收等处理。 11. 简述 系统可能对电力电缆的绝缘状况加以测试和评估，其诊断技术和原理比较先进。本系统为无损测试，不会对电缆造成任何损坏。 测试时需对系统和自己操作充满信心，相信自己的判断。
振荡波局放耐压试验系统简介1部分硬件使用说明 设备说明 设备连接基本步骤搭建 10kV 测试系统 第二部分软件说明 综述 检测系统 82.2.1 项目管理 82.2.2 系统标定 加压测试 13简介硬件功能/生成阻尼振荡电压波；/耐压测试；/局部放电测试；/具备过压 短路和过载保护。软件功能/故障定位点；/基于等效时频分析的脉冲分离；/生成放电特征谱图；/获取视在放电量信息 放电起始电压 放电熄灭电压等；/定制化报表。/电荷量校准功能。/试验电压控制和测量功能。/数据保存及读取功能。/局放定位结果的谱图显示及编辑功能系统参数/局放检测灵敏度： 不高于 10pC；/局部放电测量性能： 不大于 10％；/ 定位频带： 150k~50MHz；/振荡波测量性能： 电压波形 8 周期衰减不大于 48.4％；/可测电缆电容量： 0.05~4uF；/电压峰值误差： 不大于 3％；/通讯方式： 有线方式和无线方式；/ 尺寸/重量： 中 635X575 (mm)（直径 X 高）/重量 60kg ； /局放校准器： 1pC~100nC，输出校准波形上升时间不大于 60ns； / 电源： AC220V± 10％, 50Hz, 6A。局部定位功能/同时定位多个局放缺陷。/能够人工设定局放定位量阈值。其他功能/具备自动测量电缆电容量的功能。/具备测量局放起始电压 局放熄灭电压和局放水平的功能 。 /峰值电压输入 相电压倍数输入 有效值电压输入三种加压模式。 /各挡位输出电压的加压次数可设定。/ 能够生成局放 PRPD 谱图。/具备分析和生成测试报告功能。，控制单元具备无线和有线数据传输的功能。测试主机相关设置测试主机的用户名为 OWTS， 密码为 123； 设备内部用户名为 OWTS， 密码 为 123， 无线 wifi 信号为 OWTS， 密码为 90。测试主机 ( 笔记本电脑） 与设备连接分为两种连接方式：有线连接和无线连 接， 需要对测试主机进行相关设置。设备内部无线网络 IP 地址设置为 192.168.137.1有 线 IP 地 址 设 置 为 192.168.137.2， 因 此 测 试 主 机 的 无 线 IP 地 址 设 为 192.168.137.X， 其中 X 的值为 3-253 之间的任意一个奇数； 有线 IP 地址 设置为 192.168.137.Y， 其中 Y 的值为 4-254 之间的任意一个偶数。
邢台天正华意电气设备有限公司秉承“以人为本，科技创新”的崇高信念，以可靠的 微机继电保护测试仪产品质量，优惠的销售价格，完善的售后服务，精益求精，追求完美，竭力欢迎新老客户垂询合作，愿与广大客户共创双赢的美好明天。
振荡波局放耐压试验系统 数据分析点击DAC分析菜单，查找已经测试的数据，默认文件夹，选择局放事件，点击测试数据，分析此次检测时间，进入分析界面分析测试概览界面可看到具体的设置，电缆的电容，振荡频率，温度等详细信息校验波形，可看电缆全长及中间接头的具体位置PRPD图，一三象限的放电图谱，0-90°，180-270°，观察相位放电特征反射即局放位置映像图，横轴是电缆长度，纵轴是放电量的大小，点击右边寻找反射波，然后观察有无柱状放电特征及放电特征波形,每一个点代表一次信号事件，电缆局部放电直观的特征是点的柱状集中，电缆局放多发生在中间接头处。如上图有明显的柱状放电特征，波形为典型的入射波与反射波图谱。当信号事件较少时，分析选项，手动模式，误差范围调大点（ctrl＋鼠标点击放电点可观察反射波形）详细信息栏里可看电缆电容值，频率，阻尼衰减曲线及电缆的介损值点击报告菜单，对话框栏可输入试验结论等具体信息，之后点击生成，可生成PDF格式的报告
