天正华意电气设备(西安市分公司)夯实的 微机继电保护测试仪技术服务团队为您提供及时的售前培训，售中咨询，售后服务，确保您的项目成功。全程质量监控， 微机继电保护测试仪产品有保障， 严格按照技术研发中心的技术要求为您提供优良的 微机继电保护测试仪产品。

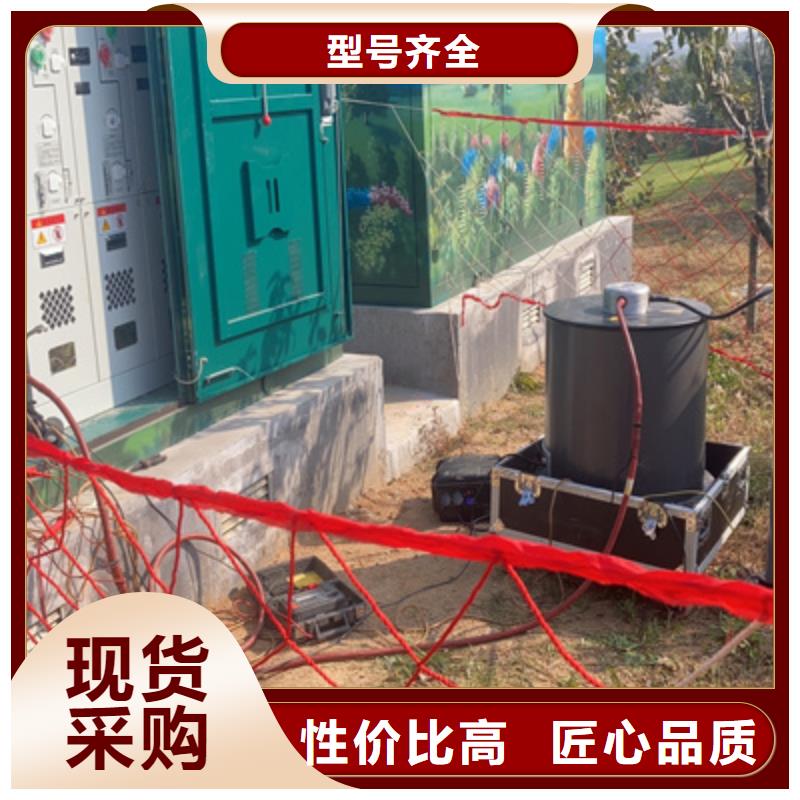

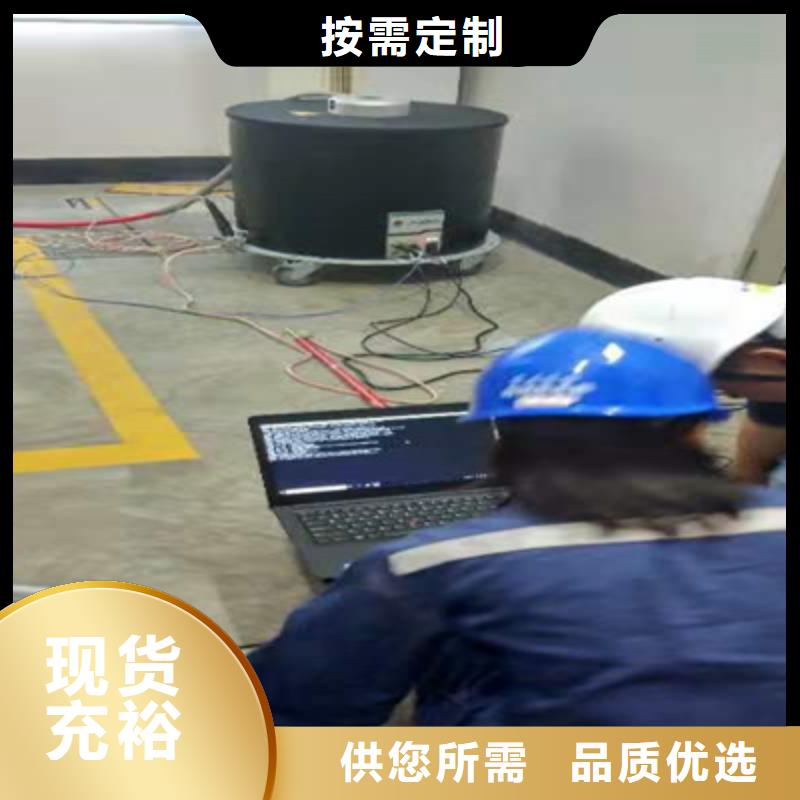

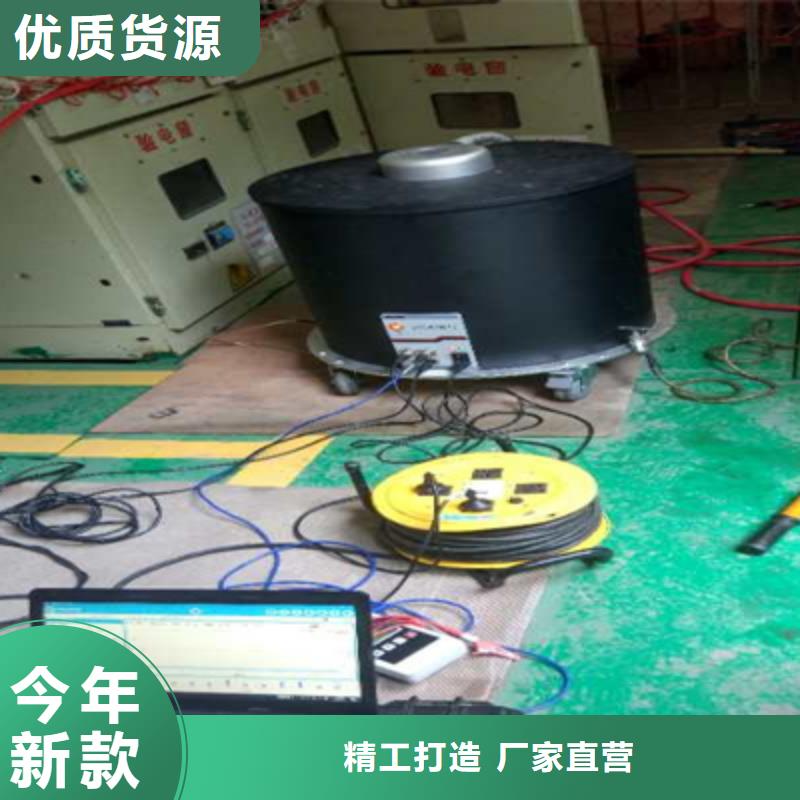

振荡波局放耐压试验系统部分硬件使用说明附件图) 大功率电源线： 用于为设备提供 电源。) 无局放高压连接电缆： 连接高压 单元与被测电缆。) 视在放电量校准源： 用于校准测试视在放电量标定。) 急停盒： 加压测试过程中紧急停止。) 网线： 计算机与高压单元数据传输。f) 降频器： 测试较短电缆时做补偿使用。觑艇1.2 设备连接基本步骤瑞士 Seize 电缆振荡波局放测试系统1) 将电缆电极连接至设备电极上， 电缆的地线接在设备接地端上；图 3 电缆电极和地线与设备的连接图示2) 按图4 所示标识接入 220V 交流电源 连接网线和急停按钮；图 4 电源线 网线和急停线接口3) 打开电源开关， 电源指示灯 ( 绿色） 点亮， 待设备完全启动， 状态指示灯 ( 黄 色） 点亮；图 5 通电后电源指示灯 状态指示灯点亮状态4）状态指示灯点亮之后， 将网线连接至笔记本电脑或者笔记本电脑连接至无线 wifi 信号 OWTS， 点击笔记本桌面上如图 6 所示的“有线连接”或“无线连 接”图标， 点击连接即可进入系统；(a）有线连接 (b）无线连接图 6 远程桌面连接5）进入设备系统后， 将急停按钮盒上的钥匙拧至“开”的位置， 并打开急停 按钮， 红色指示灯点亮， 直流源可以输出高压， 如图 7 所示图 7 急停开关指示状态搭建 35测试系统当被测电缆长度大于等于 250 米时， 无需连接补偿电容， OWTS 系统连接 图 如图 8 所示。待测电缆工作地测试主机图 8 OWTS 系统连接示意图 ( 无补偿电容）当被测电缆长度小于 250 米时， 必须连接补偿电容， OWTS 系统连接图如图 9 所示。待测电缆高压连接电缆图 9 系统连接示意图 （有补偿电容）第二部分软件说明2. 1 综述振荡波检测装置的软件系统按功能可划分为前台控制及检测系统 后台数据 分 析处理系统 。
振荡波局放耐压试验系统?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。?系统采用脉冲反射法进行局部放电定位，原理示意如图2所示。测试一条长度为的电缆，假设在距测试端处发生局部放电，脉冲沿电缆向两个相反方向传播，其中一个脉冲（为方便起见，本文中称为“入射波”）经过时间t1到达测试端；另一个脉冲（本文中称为“反射波”）向测试对端传播，并在对端发生反射，之后再向测试端传播，经过时间t2到达测试端。根据两个脉冲到达测试端的时间差，可计算局部放电发生位置，即式中，为脉冲在电缆中传播的波速。? ?图2 脉冲反射法原理示意图3.1.3运输方式 所示为M 系统的移动状态和测试状态。 注意：测试前将两侧的抬杆取下。
振荡波局放耐压试验系统 二、操作说明：1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好围栏；2）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；3）收集电缆型号、长度、接头位置等电缆参数；电缆全长必须准确，以用于校准；中间接头测量尽量准确和详细，有利于终判断局放位置；4）电缆长度：一侧测量方式：100m≤L≦≤3k，必要时可采用两端测量的方式。2、绝缘电阻测试电缆主绝缘电阻测试：采用2500V（35kv电缆用5000V摇表）绝缘摇表进行测试；主绝缘电阻应大于50MΩ才可以进行下一步试验。3、电缆交流耐压试验使用本系统的高压试验电源设备，对被试电缆各相做5分钟1.6U0电压的耐压试验。不闪络击穿才可以进行局放的检测试验。电缆振荡波局部放电试验4.1 电缆局放的校准：高压测试前首先使用校准器进行局部放电量的校准，并测量电缆长度。首先按照以下接线图联接好设备。测试前检查校准器电池，不足应更换。校准步骤：1）校准器Q9测试线的红色线夹连接被测电缆线芯，黑色线夹接电缆接地。；2）校准100pc—2nc六档，输出接OUT×1接口。5nc-20nc三档，输出接OUT×10接口。3）选择相应的档位，打开校准器电源。4）打开变频主机的电源，准备好笔记本电脑进入测试软件界面。打开软件后，首页即是『电缆校准』界面，如图x。电缆预设参数：已知被试电缆的长度时，请在『校准判定基准』中选择『长度优先』，并在『预设电缆长度』栏中输入电缆长度；如不确定被试电缆的长度时，请在『校准判定基准』中选择『波速优先』，并在『预设电缆波速』栏中输入电缆波速。注：电缆波速与电缆类型有关，典型值见表。
