压敏型过电压保护装置测试仪的详细视频已经上传，通过视频，您可以更深入地了解产品的功能和特点。
以下是:压敏型过电压保护装置测试仪的图文介绍

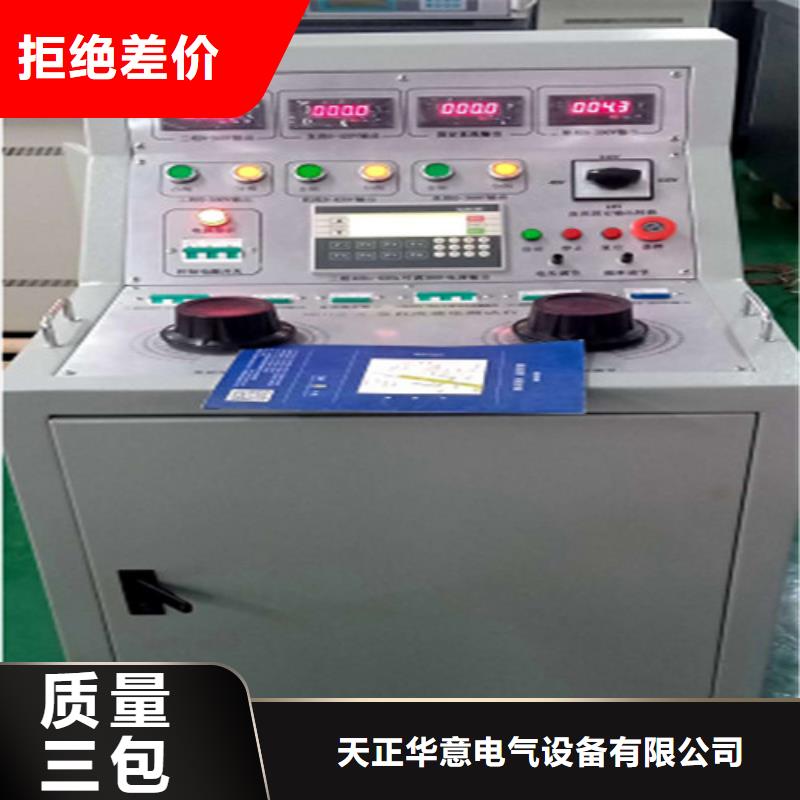

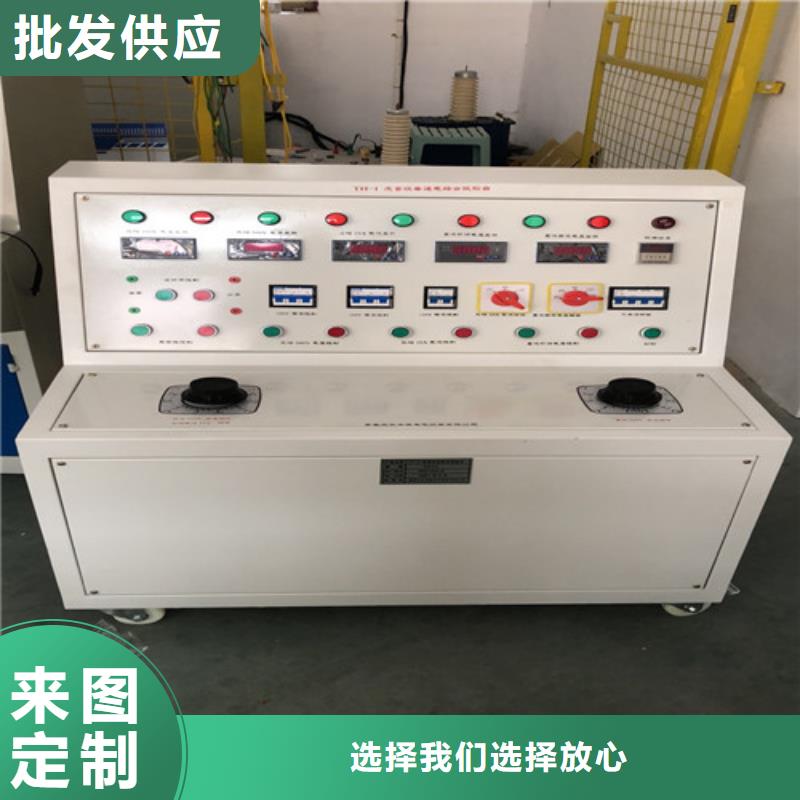

电器综合试验台设备功能 电器元件综合试验台，采用微机自动控制，具有Windows操作系统下的人机对话界 面，一次接线可以完成多项测试；自动记录测试数据并可以将测试数据打印、存盘，提 高了电气元件控制参数的准确性及生产、检修工作的质量和效率。该试验台功能完善， 操作简便，可靠，可以作为车辆段基本的电器维修检测设备。 试验台主要由计算机测控系统和测试控制电路组成。 计算机测控系统由工控机，I/O 接口板，模拟量采集板，继电器输出板，液晶显示器，打印机，电流、电压变送器等组成。 测试控制电路由各种电器元件的测试控制回路、各种电器元件的安装座、调压器、互感器、分流器、电压表、电流表、控制开关、动作指示灯等组成。 2、适用范围 主要用于地铁车辆各种接触器、继电器等电器元件的试验，试验项目包括： 1) 交流/直流中间继电器的通断测试。 2) 交流/直流接触器的通断测试。 3) 交流/直流断路器的动作测试。 4) 交流/直流热继电器的测试和整定。 5) 交流/直流过流继电器测试。 3、主要技术参数 ?
天正华意电气设备(阳泉市分公司)是 微机继电保护测试仪等产品专业生产加工的公司，拥有完整、科学的质量管理体系。天正华意电气设备(阳泉市分公司)的诚信、实力和产品质量获得业界的认可。 欢迎各界朋友莅临参观、指导和业务洽谈。
电器综合试验台安装使用说明1、电机试验台安装接线说明①、操作台及强电控制柜外壳可靠接地。②、强电柜从顶端空气开关上端接入电机试验用工作电源，380V或660V或1140V，视被试电机额定电压选择.确定主回路电压后同时将强电柜中控制变压器原边电压连接成380V或660V或1140V.③、强电柜内部DZ47空气断路器上端引入单相220V电源，作为仪表及操作台仪器工作电源④、强电柜与操作台之间用三根6芯电缆线按对应线号连接可靠⑤、强电柜底部（交流接触器下端子）连接功率线（3＊50mm2）电缆到被试电机的U,V,W三个端子上，操作台内部A,B,C,三组每相两个插头线分别对应插入试验台底部插孔，切不可将同相的两个插头插入不同相上去，G1插头连接到电机外壳上。，同时将三组测试线夹，接到被试电机的接线盒中的U,V,W端子上，同电机电源线（功率线）并接。2、操作程序及测试步骤①、确保接线可靠的情况下，合上强电柜内部的DZ47空气断路器，再关上强电柜门后合上强电柜上电机试验电源的空气开关，强电柜上方白色电源指示灯点亮。②、合上试验台电源的空气开关，送入220VAC电源，试验台总电源指示灯点亮，电脑自动开机。③、按下试验台总电源启动按钮打开试验台各仪器的电源，总电源启动按钮指示点亮，电参数仪显示当前三相试验电压值（电参数仪键切换）。
电器综合试验台继电器测试软件使用说明：1.在电脑桌面上找到继电器测试程序，用鼠标双击，输入密码即可进入测试界面。（密码默认为000000）2.选择要测试的继电器型号，在界面的左下角点击进入即可。选好之后点击“确定”，就可以进入测试界面。3.当选择好测试型号后，程序默认的是先测试“电气特性”，只需点击界面上的“自动测试”即可开始测试，如果需要测试“机械特性”，只需要在测试界面的下面找到“机械特性”，用鼠标进行点击即可进入“机械特性”的测试界面，进入界面后如需测试，只需点击界面上的“自动测试”即可开始测试。接点压力的测试需要人为的把测克计放在需要测试的继电器接点上，用鼠标点击界面右边的1Q到8Q，1H到8H进行取数即可完成测试。如果需要中断测试，只需在测试过程中点击“中断测试”即可。以上的自动测试电脑会自动完成，用户只需等待即可。用户如想要进行单次测试，只需要点击相应的黄色的测试项目，即可进行单相测试。4.测试完成后软件会自动提示用户是否需要保存数据，如果需要，用户只需点击界面下面的“数据保存”即可，为了以后的管理方便，建议用户将数据保存里的数据进行填写。
