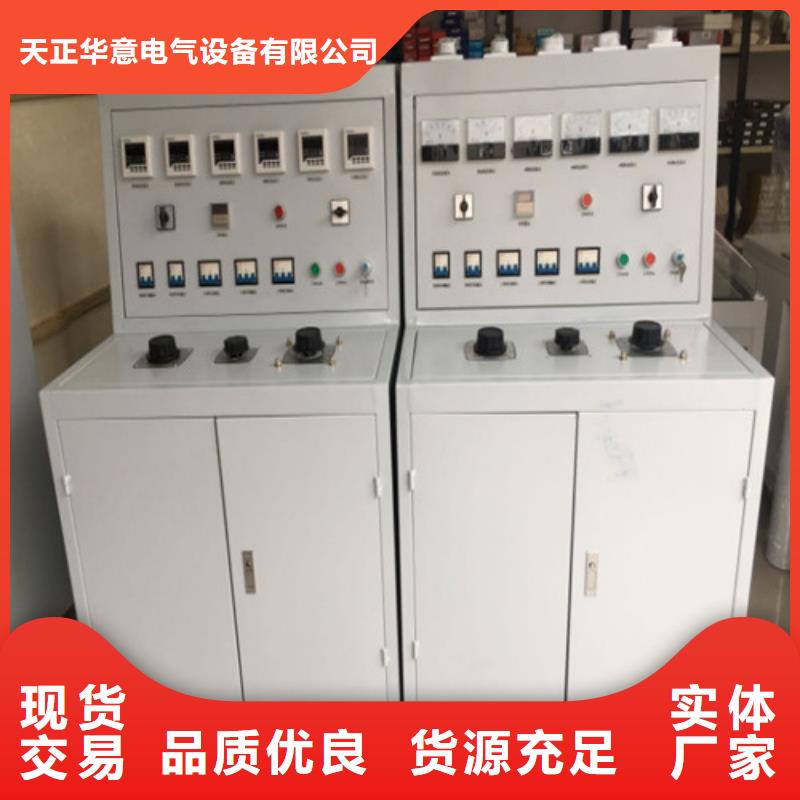

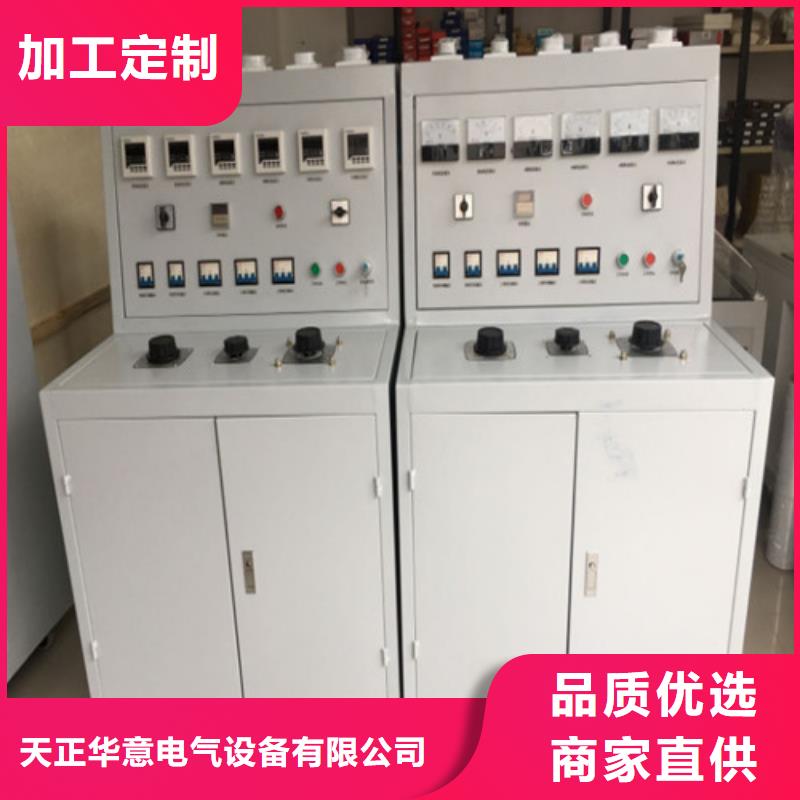

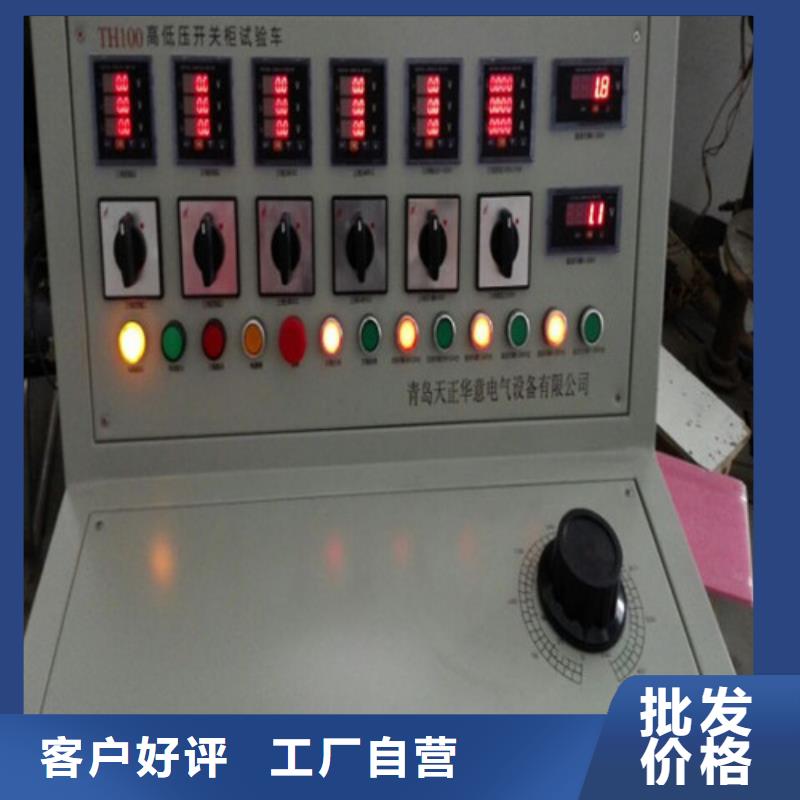

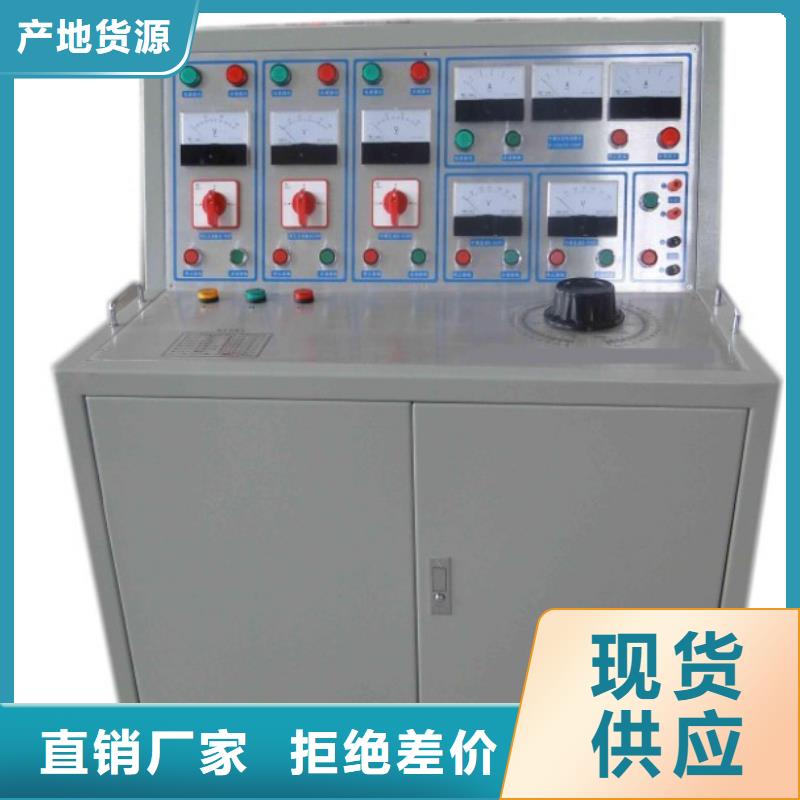

高低压开关柜通电试验台高低压开关柜通电试验台一、概述高低压开关柜通电试验台用于高低压开关柜生产厂家出厂动作调试，也可用于变电站检修替代站内直流操作电源及其它需要直流电源的场合。在发电厂、变电所、开关柜厂等单位，一次设备是重要的，二次设备也是重要的，因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的。二次设备是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供工况或生产指挥信号所需的设备，因而二次回路的故障常会破坏或影响电气设备的正常运行，用好管好二次回路的电气设备，是确保电力生产的重要环节。本试验台就是根据二次回路测试和试验要求，从用户对二次回路试验的实际需要出发而由本公司自行设计生产的。本产品具有功能全、体积小、外形美观、便于移动等特点，是测试二次设备各项参数的理想设备。二、主要技术参数1、三相五线交流电压直接输出；2、三相交流电压固定(100V/10A)输出；3、三相交流电压固定(380V/10A)输出；4、三相交流（0~100V/10A）电压可调输出；5、三相交流（0~430V/10A）电压可调输出；6、单相直流（0~260V/10A）电压可调输出；7、单相直流（0~300V/10A）电压可调输出；8、单相交流（220V/10A）电源接线板插孔直接输出；9、外形尺寸：550mm660mm1005mm三、产品结构本产品TH型移动式结构，底部装有四只定向轮，两边设置拉手，便于推动或抬动。由三块面板（图一、图二和图三所示）组成其控制和监测等功能。上面板（图一）由仪表、信号灯及控制按钮开关组成，用于操作和监测；下面板（图二）上装有调压器手轮，用于调节输出电压或电流；接线板（图三）在车后，而方便。测试车左侧采用的是二孔三孔电源插孔。高低压开关柜通电试验台

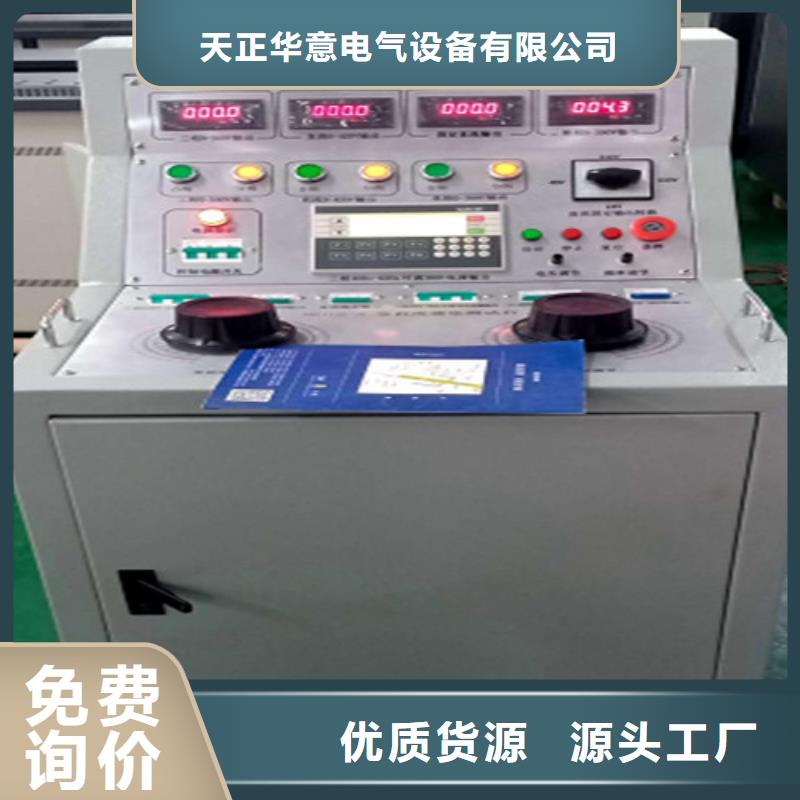

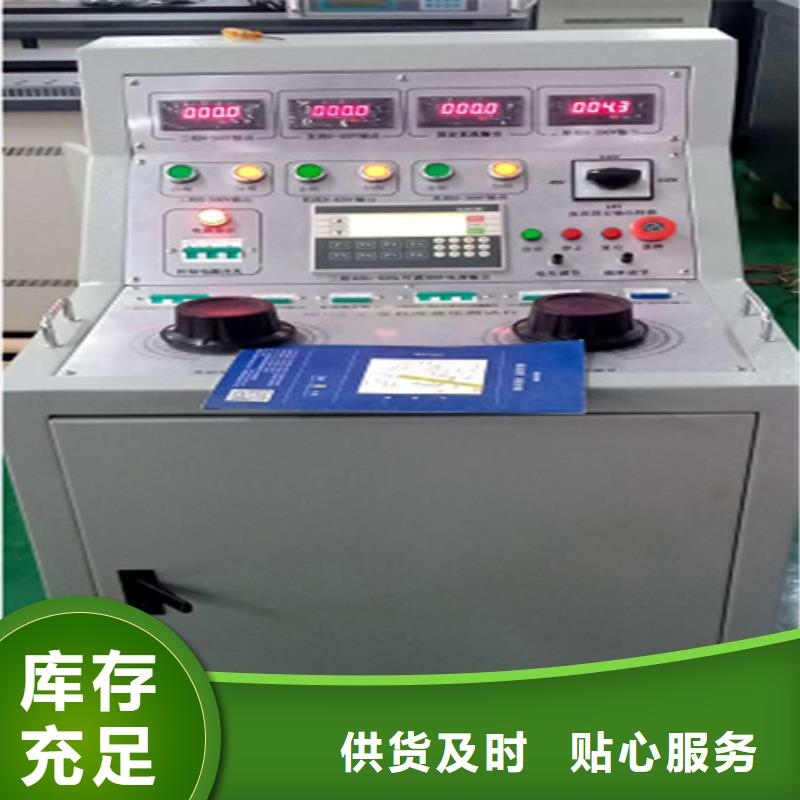

高低压开关柜通电试验台 概述高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值）一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 一组4、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出（接线柱）二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 一组8、带计时功能9、外形尺寸：550＊750＊800mm功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关
高低压开关柜通电试验台 仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。一、概 述高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态.针对断路器生产厂家的需求，我公司在原有六工位磨合测试系统外，又自行研发生产了TH-II单工位高压断路器磨合测试仪。TH-II高压断路器测试仪，自带大功率可调直流电源，大屏幕液晶显示器，通过参数设定能满足所有断路器和接触器的磨合测试， 界面快捷简便，极大的提高工作效率。仪器克服了传统磨合测试设备使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。 4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。
天正华意电气设备(焦作市分公司)是 微机继电保护测试仪等产品的专业生产企业，欢迎大家咨询产品规格，价格，来公司参观洽谈.
公司一直是以“质量精良，交货及时，价格合理，服务周到”的宗旨来为广大客户服务的；并且本着“质量求生存，信誉谋发展”的生产原则，赢得了广大新老客户的好评。公司内部管理科学，质量保证体系健全，我公司以诚为本，信誉良好，深受国内外客商信赖。天正华意电气设备(焦作市分公司)愿为国内外的客户提供优质的产品和的服务。真诚欢迎各地的朋友来我公司洽谈业务，愿与每位客户携手共进，共创美好的未来。
高低压开关柜通电试验台技术特点电气隔离——电源输入输出完全隔离，开关操作回路的单端接地不会形成接地短路。高频开关电源——稳定 采用高频开关电源技术，输出电压的稳定性高，纹波系数小，完全克服传统整流电源加上负载电压便瞬时下垮的问题。大功率直流源——可靠产品瞬时电流达到20A，过流过压保护齐全，并具备交直流储能输出接口。能可靠运用本产品直接进行高压开关的动作电压试验。 美观轻便坚固——耐用产品采用铝合金机箱，外形美观，小巧轻便，结构牢固，能承受频繁运输、装卸、搬动产生震动与冲击。现场接线、操作简单，能保证野外环境可靠工作。技术指标输入电源：AC220V±10％ 50Hz直流输出：0～270V 连续可调20 A额定电流：10A 瞬时电流：20A 纹波系数：＜1％电压稳定度：＜1％环境温度：-20～50℃环境湿度：≤75％RH仪器重量：4.5kg
