以下是:有源变压器容量特性测试仪图片的图文介绍
变压器容量特性测试仪单相电源对三相变压器的短路（负载）损耗的测量：受电源条件限制（没有三相电源或电源容量较小）时，以及在制造过程或运行中需逐相检查以确定故障相时，可用单相电源进行短路试验；试验方法是将变压器的低压三相的出线端短路连接，在高压侧进行三次测量，根据被测变压器的绕组连接方式可分为以下两种情况，见a、b；接线与单相电源测量三相变压器空载损耗的情况相同，可参照图5-4接线，二次侧全部短接。注意：短路电流大于50％额定电流测量的数据才准确。a．加压绕组为△连接加压侧按图5-4方式接线，与之不同的是非加压侧（低压侧）的三相出线端需人工短连接。绕组中的电流应为额定电流的倍，测得的数值可按下面公式换算三相短路损耗和短路电压：※ 注：式中Un为加压侧额定电压b．加压绕组为Y连接依次在任两相之间加压，同时非加压侧的三相出线端人工短连接。※ 注：式中Un为加压侧额定电压⑸ 三相三线电源测量变压器空载损耗：将变压器非测试端开路，按图5-5接线； 注意：我们这里采用方法相当于以往的两功率表法，只测量UAB和UCB两相电压值，结果为两相的平均值；同时功率损耗也只测量PAB和PCB两相功率，总损耗为两相功率损耗之和。三相三线测量空载损耗三相三线经PT和CT测量空载损耗图5-5 三相三线经PT和CT测量空载损耗⑹ 三相三线电源测量变压器短路（负载）损耗：与三相三线变压器测量空载损耗的接线方式基本相同，按照图5-6接线，做短路实验时变压器的非加压侧的三个出线端人工短连接。如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。三相三线测量短路损耗图5-6 三相三线经PT和CT测量负载损耗

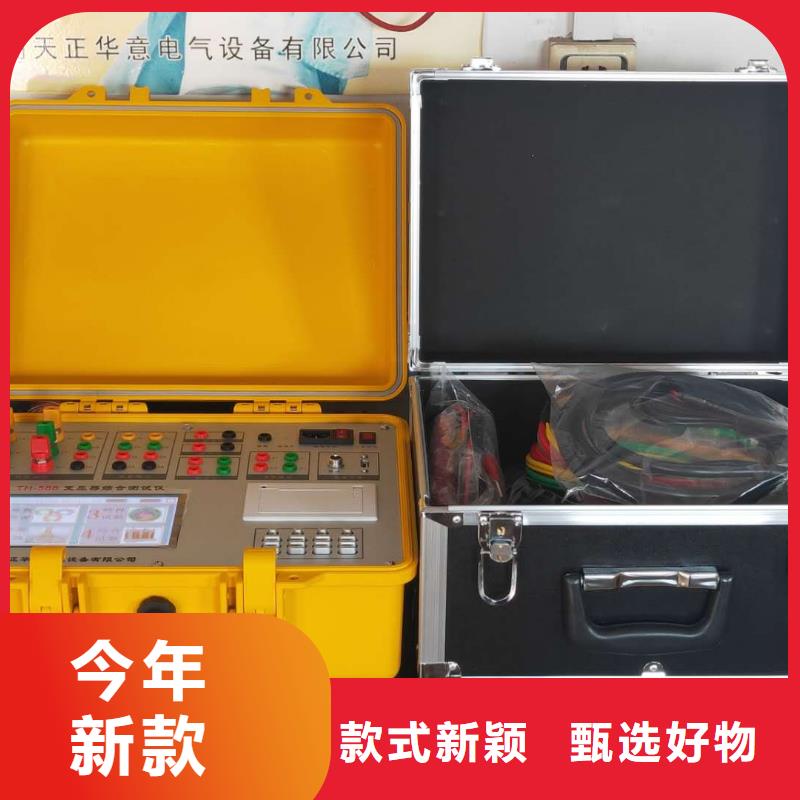

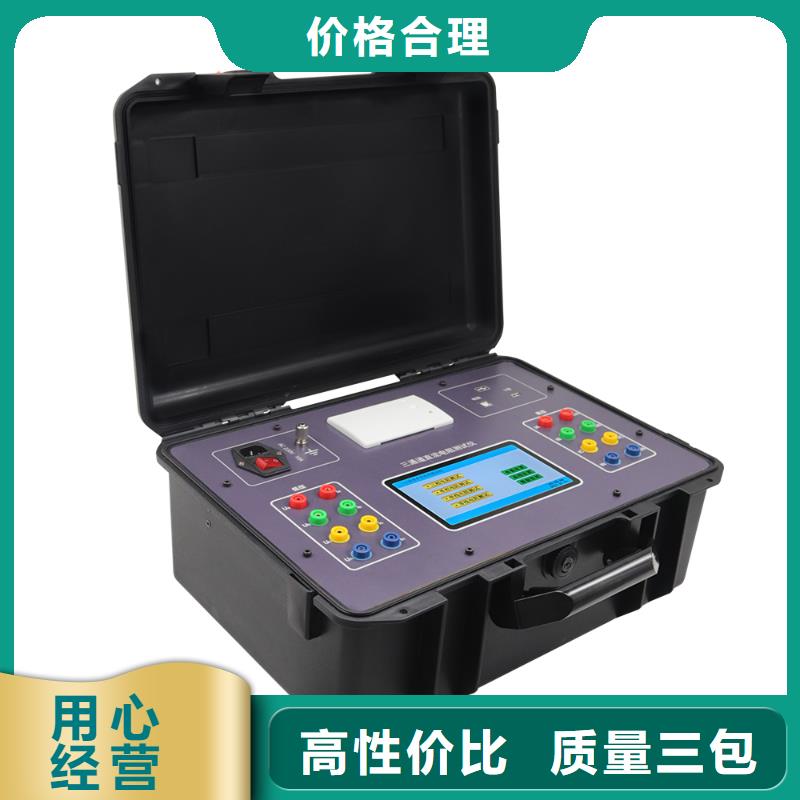

变压器容量特性测试仪技术指标1、输入特性有源部分：电压测量范围：0~10V电流测量范围：0~10A无源部分：电压测量范围：0~750V 宽量限。电流测量范围：0~5A~100A内部双量程。2、准确度电压：±0.1％电流：±0.1％功率：±0.1％（CosΦ＞0.2），±0.2％（0.02＜CosΦ＜0.2）3、工作温度：－25℃~ ＋65℃4、充电电源：交流160V~260V5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。6、主机体积：32cm×24cm×13cm7、重量：3kg三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸结构尺寸（图1）图1、主机与配件箱尺寸2、面板布置面板布置图（图2）图2、面板布置图如图2所示：上方从左到右依次为特性测试用输入端子（A相100A电流输入端子正极Ia100A、A相5A电流输入端子正极Ia5A、A相电流输入端子负极Ian、B相100A电流输入端子正极Ib100A、B相5A电流输入端子正极Ib5A、B相电流输入端子负极Ibn、C相100A电流输入端子正极Ic100A、C相5A电流输入端子正极Ic5A、C相电流输入端子负极Icn、电压输入端子Ua、Ub、Uc、）、充电电源插座及开关、接地端子、容量测试用接线端子和打印机。面板左下方为彩色液晶显示屏；液晶右侧为键盘。
天正华意电气设备(吕梁市分公司)是一家集 微机继电保护测试仪生产,制造,销售为一体的技术型企业!质量可靠价格优惠,值得信赖!一下是部分产品介绍。
变压器容量特性测试仪三相空载正确设置了特性参数后，再进行三相空载的测试功能。图十六 三相空载接线图a)对于电压或者电流超过仪器量程的，要经过PT或CT来测量变压器的空载损耗，在参数设置界面正确设置PT变比以及CT变比值。b)接线无误后，在低压侧施加额定电压值，比如低压侧电压为0.4KV，则接通三相可调交流电源到400V左右，点击‘开始测试’，或者直接按外部按键‘确认’按键开始测试，待数值稳定后再次点击界面按键，或者直接按外部按键‘确认’按键，测试仪可自动计算出实际的空载损耗数据。 c)三线空载屏分别显示出当前各相的实际电压、电流、功率，以及校正后的空载电流百分比Io％、校正后的空载损耗（非额定电压条件下空载试验时将测量的功率损耗和空载电流校正到额定电压条件时的数值）。 图十七 三相空载结果图4.4.3 单相短路a)为确保仪器测量数据的准确度，变压器的A、B、C各相做单相短路试验时，施加于测试电路的电流必须大于50％额定电流。b)正确设置了特性参数后，再进行单相短路的测试功能c)在参数设置界面中，正确设置测试的变压器容量，额定高压、额定低压，按铭牌所标值输入。d)测量步骤步，黄色测试钳子夹在变压器高压侧的A相接线柱，红色测试钳子夹在变压器高压侧的B相接线柱；测试钳得粗细线，按接线示意图联接（粗线接电流，细线接电压）。接线无误后，接通单相交流电源，施加于测试电路的电流必须大于50％额定电流。点击‘开始测试’，或者直接按外部按键‘确认’按键开始测试，待数值稳定后按‘A相测试’键此时完成A相测试。第二步，黄色测试钳子夹在变压器高压侧的B相接线柱，红色测试钳子夹在变压器高压侧的C相接线柱；接通单相交流电源，待数值稳定后按‘B相测试’键此时完成B相测试。第三步，黄色测试钳子夹在变压器高压侧的C相接线柱，红色测试钳子夹在变压器高压侧的A相接线柱；接通单相交流电源，待数值稳定后按‘C相测试’键此时完成C相测试。e)测试完毕显示出当前各相的实际电压、电流、功率，校正后的短路电压百分比Uk％即阻抗电压、测试负载损耗以及校正后的负载损耗（非额定电流条件下短路试验时将测量的功率损耗和短路电压校正到额定电流条件时的数值）。

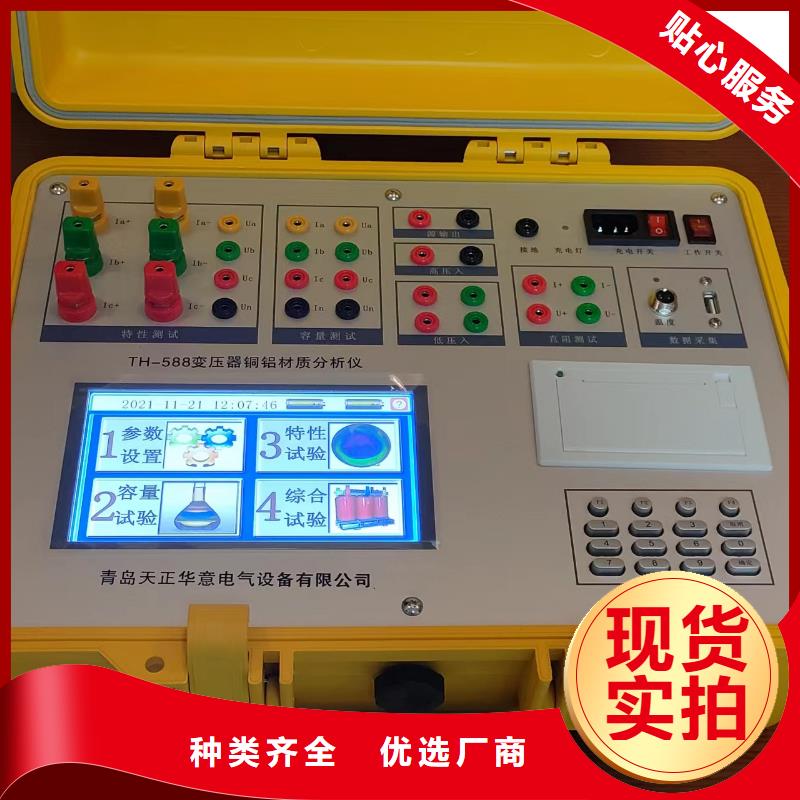

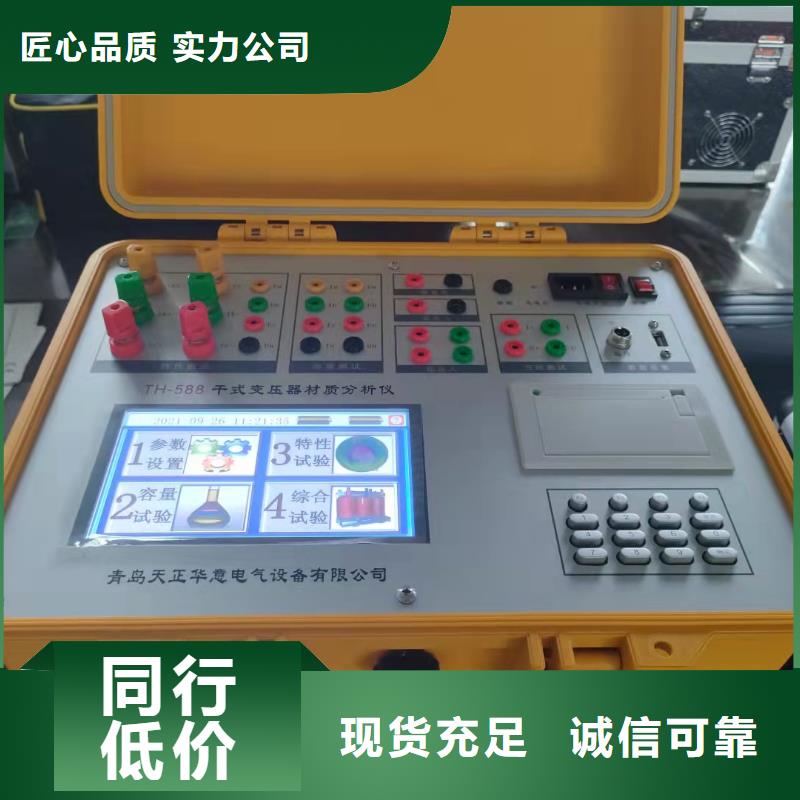

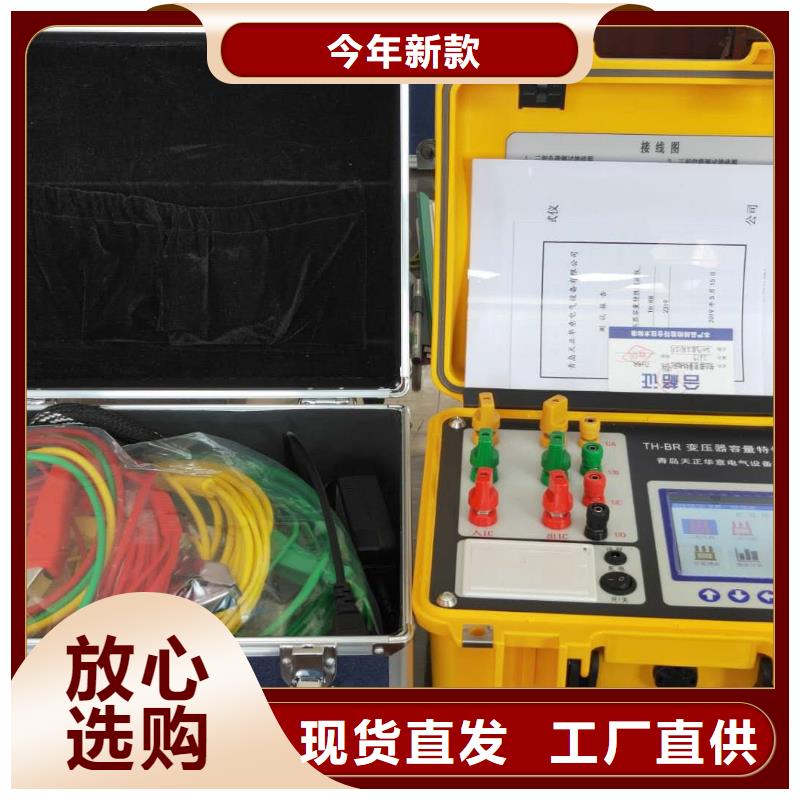

变压器容量特性测试仪变压器材质分析仪（触摸屏版）是我公司研发人员在原我司变压器容量测试仪基础上升级而成。延续了我司原仪器的体积小巧、操作简单、使用方便等优点，并升级了内部处理器、数据采集系统、国标数据，使仪器可用范围更宽，测试精度更高。本仪器包含了变压器容量、变压器空载损耗、变压器负载损耗以及其代号水平判定等功能。仪器内部自带能可充电电池，无需外接电源即可工作。电池一次完全充电可连续测量100台套以上的变压器。此外，仪器内可提供三相精密50Hz正弦波交流测试电源，在测量变压器容量及变压器负载损耗时不需要外接三相测试电源及调压器、升流器等辅助设备，从而大大提高了您的工作效率。本仪器为多功能测量仪器，相当于往常四种测试仪器：即有源变压器容量测试仪＋变压器特性参数测试仪＋变压器直流电阻测试仪＋变压器材质分析仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的。
