异频线路参数测试仪选中项目显示区;此区域多能同时添加四个测试项目,如需要添加其它测试项目请先点击下方删除单项数据或清空单项列表,然后再另行添加。3,项目详细数据显示区;此区域又分为四个小表格;个表格为基本信息栏,显示一些基本测量条件供用户自行填写,以便生成报告文件的时候一起写入报告中保存。第二个表格为测试过程中45Hz和55Hz详细数据。第三个表格为每一相的测试结果数据。第四个表格为总结果以及每公里换算值。4,功能按键选择区;此区域共七个键从左至右分别为导入数据、添加、生成标准报告、单项数据报表、删除单项数据、清空数据列表和推出系统。6.2、数据导入点击导入数据按键,在弹出的对话框中选择数据文件。6.3、基本信息填写因为报告文件中需要一些做试验时的环境参数,所以在右边的基本信息栏中提供一些可供用户自行填写的空白区域,当这些参数在软件中填写好之后,那么生成的报告文件中就会自动添加;如果在软件中没有填写,那么报告中相应的选项也为空。附录A ___工频参数测量试验报告试验日期: 报告日期:)铭牌参数位置线路型号地线型号长度(km)(二)线路参数理论计算值 (架空线路部分) 正序阻抗(Ω)零序阻抗(Ω)(三)现场干扰测量感应电压测量结果(相对地感应电压)

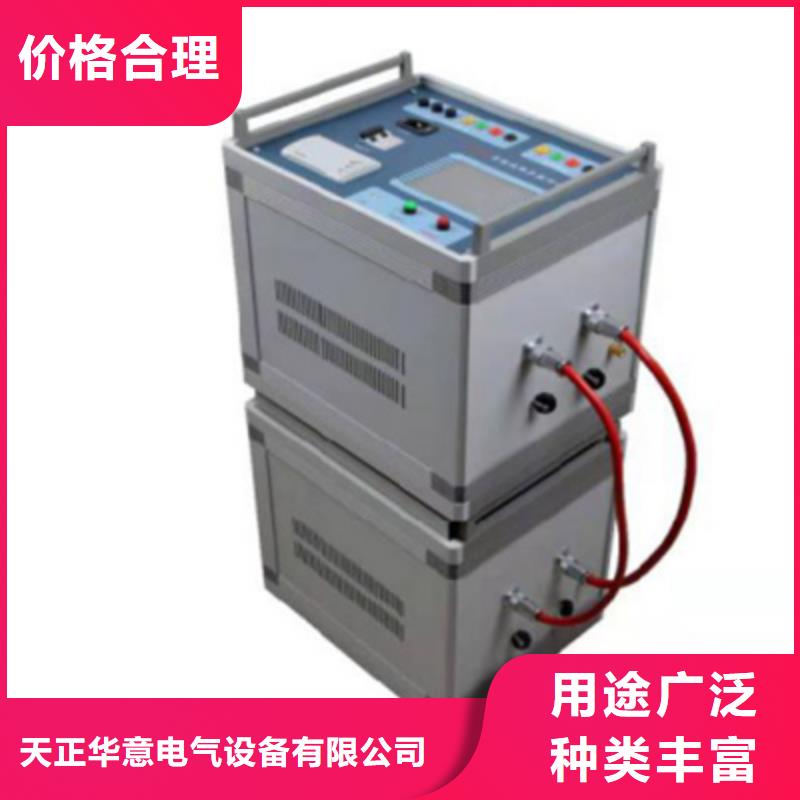

?异频线路参数测试仪操作简单外部接线简单,正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量;解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题;避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出,可在任意一台PC机上通过我公司专用软件,查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单,仪器配备了高端的全触摸液晶显示屏,超大显示界面所有操作步骤中文菜单显示,每一步都非常清楚,操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量,是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH<80%2抗干扰原理变频法3电 源AC 220V±10%允许发电机4电源输出输出电压AC300V电压精度0.5%电流精度0.5%输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ +180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容: ≥1μF时,±1%读数±0.01μF;<1μF时,±2%读数±0.01μF;电阻: ≥1Ω时,±1%读数±0.01Ω;<1Ω时,±2%读数±0.01Ω;阻抗角: ±0.2°(电压>1.0V); ±0.3°(电压:0.2V~1.0V);8干扰电流小于40A9尺寸 重量435*330*390(主机) 11kg435*330*390(电源箱) 46kg10存储器大小200 组 支持U盘数据存储三 面板说明图3-1仪器面板指示图1、紧急停止按键2、系统复位按键3、USB接口4、液晶触摸显示屏5、测试电源输出(A、B、C、N)插孔(电流测量端子)6、电压测量输入(UA、UB、UC、UN)插孔(电压测量端子)7、测量输入保险管8、输入电源开关9、电源输入插座(AC220)10、打印机3.1、紧急停止按键安装位置:




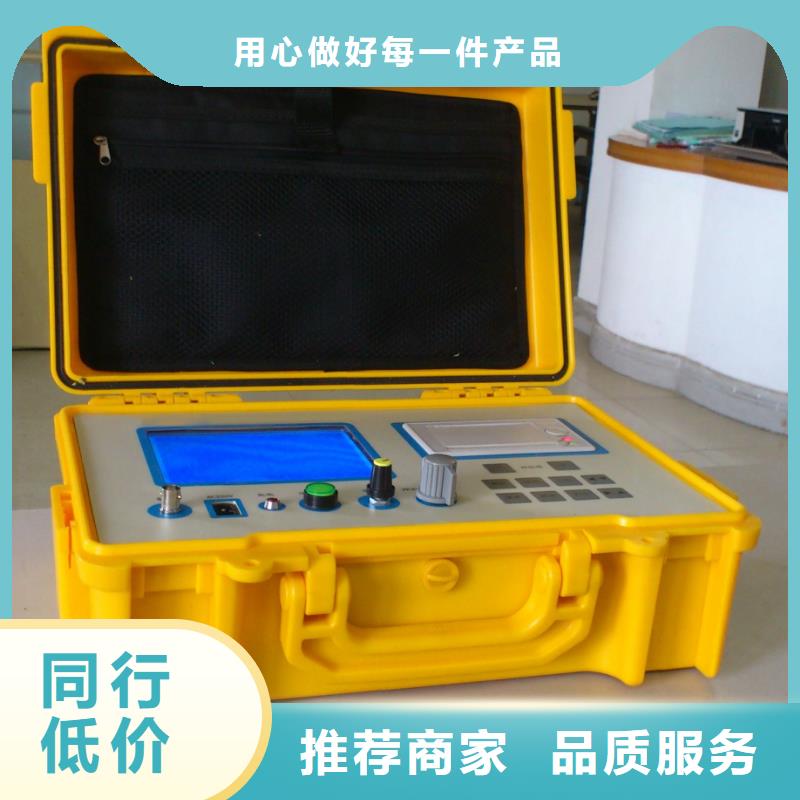

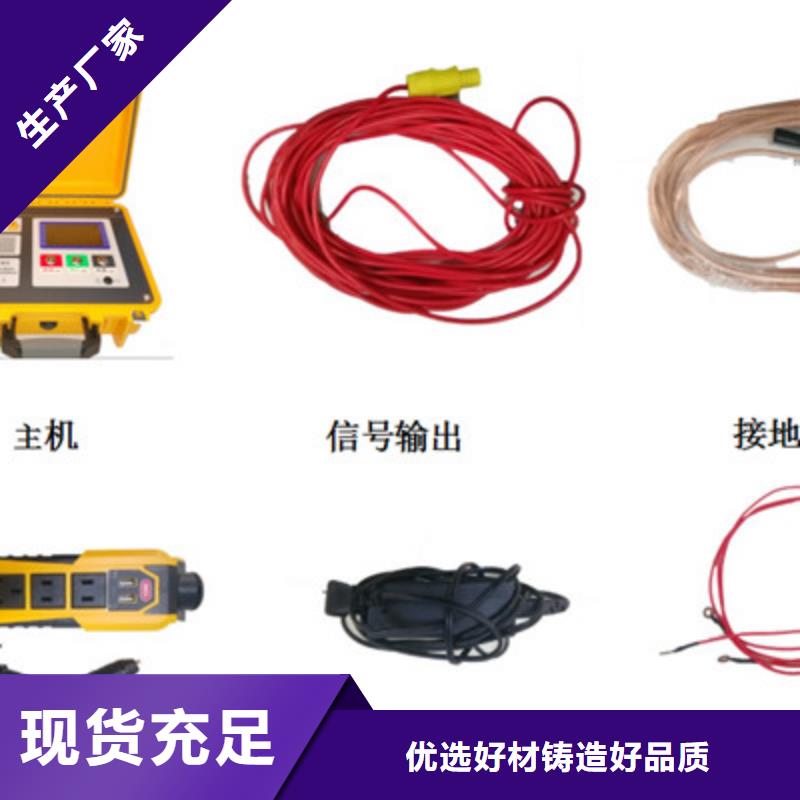

异频线路参数测试仪输电线路故障距离测试仪一、用途输电线路故障距离测试仪是用于架空输电线路发生性接地(短路)或断路(开路)时,测量故障点到测量点(变压器)的距离。该仪器适用于35kV及以上各电压等级的架空输电线,当发生性单相接地或断线故障时,只要在变电站内对故障线路进行测试,就可准确地测出故障距离,确定故障杆塔,便于抢修人员快速查找故障,缩短抢修时间。本仪器必须在线路停电的基础上才能使用。它具有体积小,携带方便,自带电池交直两用,具有图形和数字显示功能,操作方便。二、原理 根据波的传输理论,波在架空线路上传播,遇到开路或短路点时,会发生反射,在线路上产生驻波。波的频率不同,驻波波峰波谷出现的位置则不同。通过改变波的频率,可使波的波谷正好出现在信号的注入点。由于架空线路波速是固定的,在已知波速的情况下,就可以计算出线路的长度。设: f: 注入的信号频率;v: 注入的信号沿线路传输的速度;: 注入信号的波长;L: 线路长度;因为: f×=v由理论公式推导,可得出:对于末端短路的线路,当注入的信号频率由低向高变化,在注入点出现个驻波波谷时,线路长度为波长的一半,即: L= /2=0.5V/F。对于末端开路的线路,当注入信号的频率由低向高变化,在注入点出现个驻波波谷时,线路长度为波长的四分之一,即: L=/4=0.25V/F。据这一结论,就可以计算出故障距离。本仪器带有测频电路及对驻波波谷进行检测的模块,可检测出发生驻波时的频率,再根据已有的各电压等级下的波速,换算出发生故障的点到测量点之间的距离L。由于本仪器带有数据记忆电路,对测量出的各频率下的数据进行记录,可在测试完成后进一步分析。




天正华意电气设备(锦州市分公司)主要生产 微机继电保护测试仪。公司本着低价经营,质量为先的销售原则,让客户买的放心,用的舒心!诚信、专业、是我们的服务宗旨,开拓创新,与时俱进是我们的核心价值观。我们将竭诚为新老客户提供过硬的产品和优质的服务,也竭诚欢迎广大新老客户来电、来函,来人洽谈业务,指导工作!

服务三保: 保证质量、保证时间、保证数量。

服务宗旨: 雄厚的实力、优质的产品、低廉的价格、的服务。

郑重承诺: 保证以优质的产品、过硬的质量、实诚的价格、完善的服务来答谢新老顾客的信赖。

经营原则: 顾客至上、质量优良、品种齐全、价格合理。




异频线路参数测试仪本仪器根据电波在线路中的传播过程中遇到特性阻抗发生变化的地方会产生反射波的原理对故障距离进行测试。如果已知电波在线路上的传播速度,便可由两次反射波的特征拐点计算出故障点到测试端的距离来。其公式为:S =0.5×V×T式中S代表故障点到测试端的距离;V代表电波在线路上的传播速度;T代表电波在故障点与测试端间来回反射的时间。人们可根据屏显波形,用双游标卡住两次反射波的特征拐点,稍加人工干预就可以由计算机自动完成测距过程。测试过程迅速,结果准确。六、功能键及系统界面的介绍1.仪器面板结构示意图如图二所示2.面板结构说明面板的左边是仪器的显示屏,此显示屏为触摸屏。各种功能键都在荧屏的右侧和下侧。面板的右边为仪器的电源开关、位移和幅度调节旋钮、复位按钮、“USB”接口和信号接口、机内电池充电接口以及工作状态指示灯。其屏幕下方还有当前设置参数提示。3.荧屏触摸键说明荧屏触摸按键分为三大功能模块,操作内容定义清晰,实际操作时反而简单,相当于屏幕菜单的快捷键操作。荧屏右侧按键模块,只是在仪器进入设置界面时,对被测电缆的长度选择确定后就可采样了。打印波形、打开文件的选择操作和保存文件的操作。只要点击相关模拟键,屏幕将弹出二级菜单引导操作人员逐项选择相关命令,仪器便开始执行此项菜单的相关命令,完成操作者意图七、测量方法与步骤:接通电源后机器自动进入测试界面,即可进行测量。其测试界面。
