我们的输电线路小电流接地故障测试仪视频现已上线，解锁产品新视界，视频带你一探究竟！
以下是:输电线路小电流接地故障测试仪的图文介绍

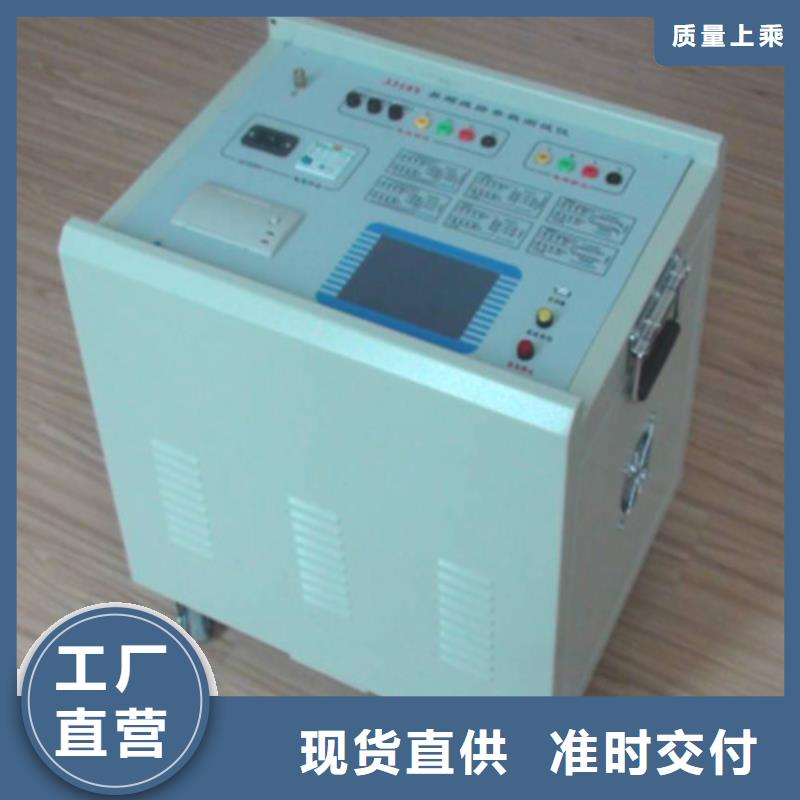

异频线路参数测试仪工作条件：温度 －10～＋45℃，相对湿度 80％，大气压力 750±30mmHg四、仪器的配套装置：1. 测试仪主机 1台2. Q9头测试线 2根3．加长线25米 1根 4．220V电源线 1根5. 电流取样盒 1个6. 使用说明书 1本五、仪器工作原理的简要说明1.仪器组成框图系统说明：本测试仪由特征信号取样处理器（主机）及通用笔记本电脑组成一个完整的输电线路故障检测系统。由专用软件完成高压输电线路常见故障的测试工作，较准确地测量并显示出故障点距测量端的距离。操作简单，查找故障极其方便。是高压输电线路管理维护部门不可或缺的测量设备。基于雷达测距原理，根据输电线路的故障性质可选择不同的测试方法。一般来说，对于输电线路的断路、金属性接地故障采用“脉冲测距法”。而对于常见的绝缘瓷瓶故障所表现的高阻泄漏性故障及高阻闪络性故障，必须利用高压发生器提供一定幅度的冲击高压，迫使故障点闪络放电，形成单次高速闪络波形，即通常所说的“冲击高压闪络测距法”。本机采用超高速A/D数模转换电路及单片机管理系统，首先将测试到的单次特征波形变成数字信号，再由笔记本电脑内专用数据处理程序对数据信号进行分析，并实时在屏幕上显示出测试结果来。我们还可以利用计算机的强大功能对显示的波形进行存储、任意压缩扩展、位移等。由于界面十分友好，全中文菜单提示，触摸屏操作，相当简单。2.测试原理输电线路故障一般可分为三大类：低阻、短路，断路，及高阻故障。

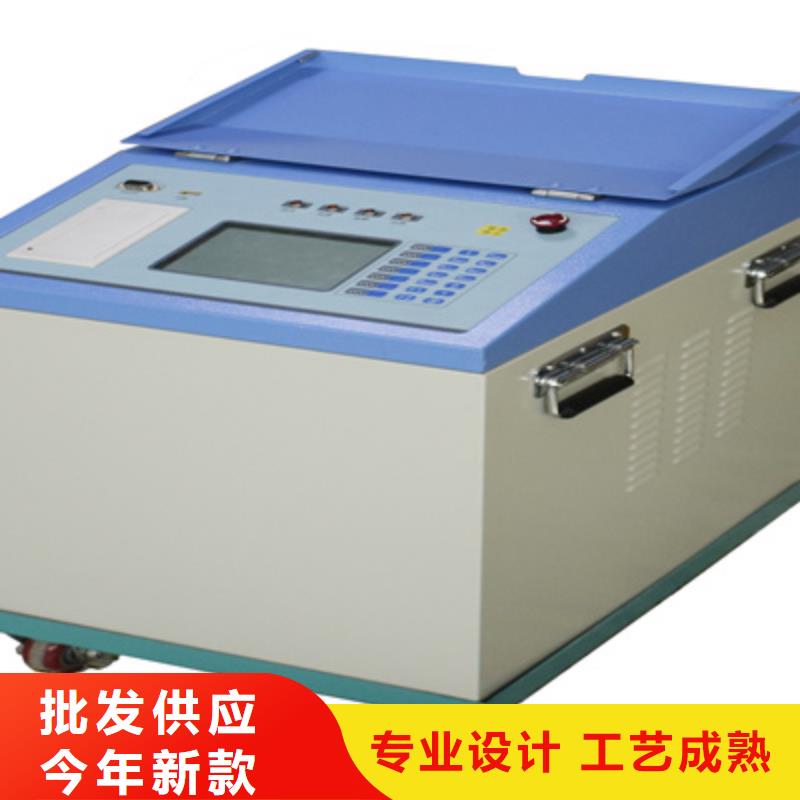

异频线路参数测试仪能存储20次谐振故障信息，并可打印记录；p）具有判断线功能，可检测出电压互感器断线故障，并有相应的声光报警输出；q) 完善的自检、自复位功能，抗干扰能力强。2.2装置技术参数a) 电压等级：多4种电压等级；b) 母线段数：4段；c) 出线数：每段母线并联运行出线数不限，可以任意组合；d) 接地方式：适用于中性点不接地、消弧线圈接地或电阻接地系统；e) 出线方式：电缆或架空线；f)报警输出触点容量：AC 250V 2A； DC 30V 2A；g)远动输出触点容量：AC 250V 2A； DC 30V 2A；h)跳闸输出触点容量：AC 250V 5A； DC 220V 5A；i)额定工作电压：交流220V10％；j)额定工作频率：50Hz；k)环境温度：-10 ℃ ~ ＋50℃；l)相对湿度：＜90％。2.3装置型号及定义表2.1 各型号装置的配置序号型?? 号说明1TH-ZJD-1212路选线 2TH-ZJD-12Y12路选线＋远动3TH-ZJD-12T12路选线＋跳闸4TH-ZJD-12YT12路选线＋远动＋跳闸5TH-ZJD-2424路选线 6TH-ZJD-24Y24路选线＋远动7TH-ZJD-24T24路选线＋跳闸8TH-ZJD-24YT24路选线＋远动＋跳闸9TH-ZJD-3636路选线 10TH-ZJD-36Y36路选线＋远动11TH-ZJD-36T36路选线＋跳闸12TH-ZJD-36TY36路选线＋远动＋跳闸电源方式：订货时要注明电源参数，标准配置为AC 220V 50Hz。3装置原理装置运行的基本流程图如图3.1所示：图3.1 微机选线装置原理框图在小电流接地系统中，若其中一条出线发生单相接地故障，全系统都会出现零序电压，在这个电压的作用下，系统中会出现零序电流。对于非故障线路而言，零序电流就是该线路的电容电流，方向从母线流向线路；对于故障线路而言，中性点不接地系统中故障线路中的零序电流为非故障线路零序电流之和，方向从线路流向母线。

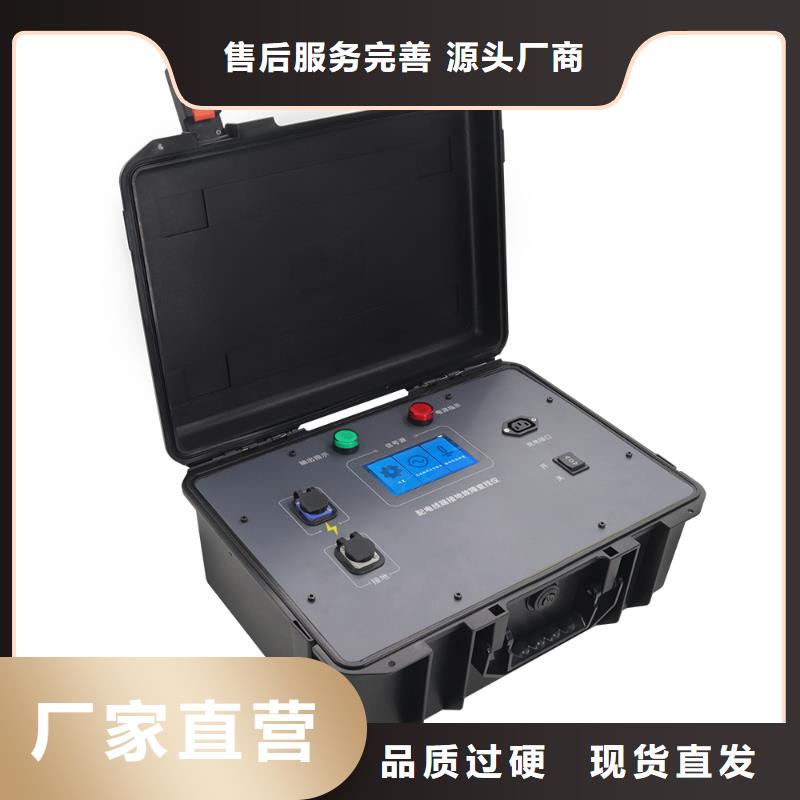

异频线路参数测试仪在线路年检或定期维护时，可以把每条输电线路的实际电波传播速度预先测试出来，保存在本机电脑内“附件”中的“写字板”内，重新建立一个专用文档备案待用。当某条线路发生故障时，即可在测试时，在仪器测试界面上点击“波速选择”模拟键，选择“自定义波速”，输入先前所测得的该线路的电波传播速度（从专用文档备案材料中获取）即可进行测试。这样就把测试精度大大提高了，减少了测试误差。点击“波速选择”、“采样”模拟键后，的界面如图二十六所示。九、仪器使用注意事项：1．在进行线路故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本线路故障定位仪的主要特点之一是可无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。电压不足时会有声音提示。在每次到现场测试线路故障时，必须将机的电池电压充足。外接电源充电时，“测试电源”开关上的指示灯亮，表示正在进行充电。一般充电四个小时即可。电池电压充足以后可以保证正常工作1小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．为节约内置电源，在作波形分析而不进行数据采集时，可以按起“测试电源”开关，断开A/D采样器的电源。但进行数据采集时必须按下“测试电源”开关。否则，将无法进行采样，屏幕右上方将提示“没有联接仪器”。
