以下是:冲击电压发生器公司的图文介绍

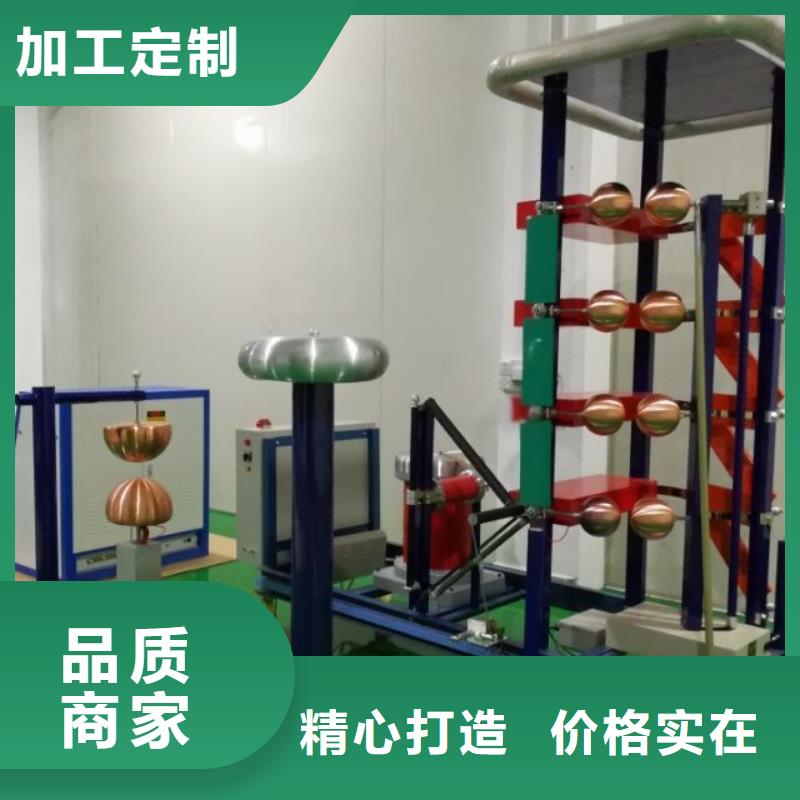

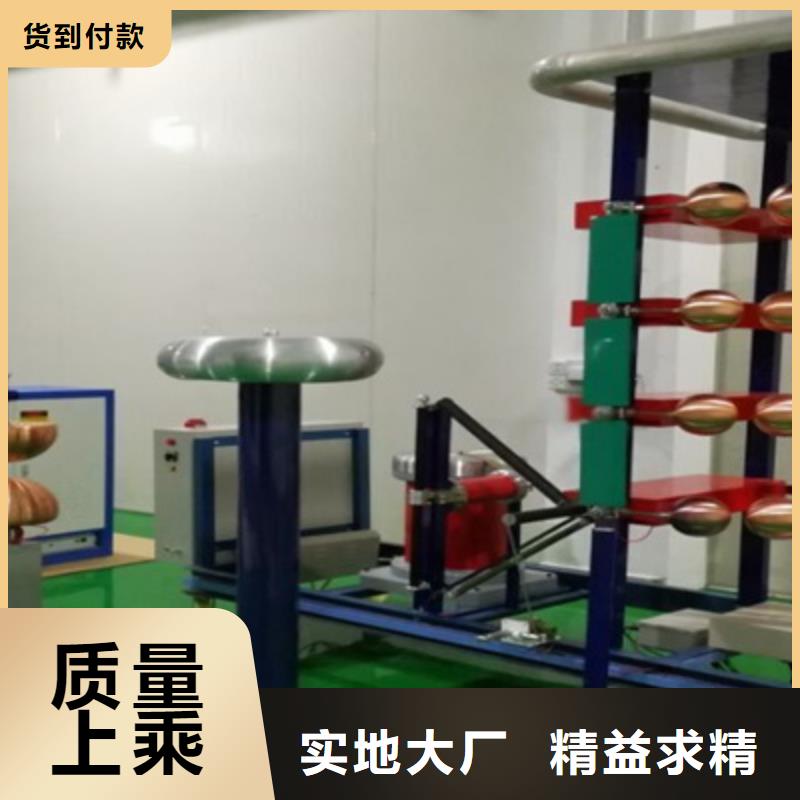

雷电冲击发生器主要部件1、充电部分(1)采用恒流充电装置；(2)采用油浸式充电变压器，次级电压85kV，额定容量5千伏安；(3)采用2DL-200kV/200mA的高压整流硅堆,反向耐压200kV，平均电流0.2A，高压整流硅堆安装在充电变压器前面，可倒换充电电压极性；(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上；(5)采用双边对称恒流充电方式；(6)自动控制时，恒流充电装置在10％～额定充电电压范围内，实际充电电压与整定电压偏差不大于±1％，充电电压的不稳定性不大于±1％，充电电压的可调精度为1％；(7)直流电阻分压器2只，采用50kV，300M，油浸式金属膜电阻.低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；(8)自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器短路并经保护电阻接地；(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻，自动接地开关和绝缘支柱等安装在一个底盘上；2.本体部分(1)主体结构形式采用四柱结构，由4只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成1级，主体设备为2级，组成组合塔式结构，各级逐级叠装，拆装检测方便，整体结构稳定；(2) 本体采用不对称恒流充电方式，恒流调压，从零至整定电压连续可调，点火放电瞬间充电电源自动关断，每级额定电压100kV；(3)本体绝缘支柱2级塔式结构.每级包括2台MWF50-1.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等，所有同步放电球均装在封闭的绝缘内，通过控制台可手、自动调节球隙 (4)单台脉冲电容为1.00.05F，直流工作电压50kV，电容器电感0.2H，复合膜油浸绝缘，电容器在正常的工作状态和工作环境下，电容器出线套管能够承受垂直拉力15kg，同时保证不损坏和渗漏油；
雷电冲击发生器400KV弱阻尼电容分压器高压臂电容器由1节组成，额定参数400kV/600微微法，额定雷电冲击耐受电压为400kV。该分压器配备一只低压臂电容器，分压比分别为2000，分压比精度小于±1％；弱阻尼电容分压器的方波响应特性满足GB311标准要求4、残压分压器(1)300KV残压电阻分压器。高压臂电容器额定参数1.25K。该分压器配备一只低压臂主要技术要求高压臂由一级电阻组成额定参数 300kV/2.5KΩ额定雷电冲击耐受电压为300kV低压臂参数 1000V/1.25Ω 分压器分压比为：2000:1 刻度因数不确定度 Kε≤1％过冲：β≤20％部分响应时间：≤100ns6、10KA分流器冲击电流测量采用罗氏线圈1只，电流测量10KA；满足上述测量的电流的要求，响应时间满足国际规定的要求，配齐测量电缆一根；7、调波软件及其附件针对产生8/20uS标准冲击电流波合理配置波头二套、波尾电阻二套；调波电感一套；调波电阻一套。1、配置调波是本体串联并所需的连接件；2、调波电感、电阻、均采用固定的绕线方便替换，调波器件具有足够发热容量，电动力和良好的绝缘性能，结构紧凑和稳定的性能；
我公司主要产品包括： 微机继电保护测试仪。天正华意电气设备(黑河市分公司)坚信客户永远是公司发展的源泉，坚持以市场为导向，以完善的售后服务为承诺，我们积j i参与推广以及行业交流活动，公司在长期的发展过程中以过硬的产品质量的优势和国内许多大型的公司都建立了长期良好的合作伙伴关系，我们也热诚欢迎国内外客户来我司考察，参观及技术交流。
雷电冲击发生器 ?急停状态：当按下急停按钮时显示为红色，松开后为绿色。急停按下后不能进行测试。极性状态：显示当前极性的状态，“正”为正极性状态，“负”为负极性状态。?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。有故障时，显示故障信息。3.2.3【控制区】主界面总共有4个按钮，分别为“开始试验”、“停止试验”“参数设置”、 “故障复位”，其功能分别为：?开始试验：系统处于停止状态时，显示“开始试验”，当状态栏中状态全部为绿色时，按下“开始试验”设备开始工作。?停止试验：按下可以停止正在进行的试验。?参数设置：设置试验常用参数，包括实验流程，测试位置，系统设置等。?故障复位：状态栏中出现故障时，用于系统的复位。 3.2.4试验参数设置：在测试主页面点击【试验参数】按钮，进入实验参数设置界面（图7-3），可根据试验要求设置测试流程，由系统自动进行测试。参数设置页面总共包括2大块：冲击试验设置、角度控制。3.2.4.1冲击试验设置：?设定充电电压：设置电容器的预期充电电压，单位为V（伏）。可设置的充电电压为100V，额定充电电压为10000V，不得超过12000V。?设定时间间隔：设置每次冲击的间隔时间，单位秒（S）。?设定冲击次数：在当前的极性下，总共自动冲击的次数。?正/负极性：单击负极性按钮，系统会切换到负极性，负极性是一样操作方式。?充电速度选择：系统自动默认为中速档位，点击右侧绿色按钮进行选择，无论选择那个档位，系统断电后自动默认为中速档位。?确认/返回：点击触摸按钮【确认】，系统自动设置相关动作，并进入预备测试模式，保存设置参数，下次启动页面显示为本次设置的参数。?手动触发：点击一次后，触发球动作一次。系统参数设置：设置控制系统的组成，个功能模块的动作方式，以及系统硬件参数设置，一旦设备调试好，严禁随意改动系统参数。进入方式：在参数设置页面点击【系统参数】切换到密码输入界面。由于系统调试涉及重要的参数调整，必须输入正确的授权密码才可进入高级调试界面。
雷电冲击发生器 触发球间隙调试在【参数设置】页面中，点击【球隙调试】进入触发球间隙调试，该页面总共包括3部分，触发球状态显示、触发球参数设置和触发球控制设置。5.3.7.触发球状态显示：右图，以动画的方式显示当前触发球检测信号的位置、距离差和控制方式。?图中“上下箭头”为手动控制触发球距离增大、减小。?“31.3mm”显示的是当前参数下触发球的距离。?“0 量值”该值显示的是实际信号检测到的数值，也就是我们所需要调试的值?“小值”“值”按钮是用来将当前量程值写入小位置，和位置。5.3.8.触发球距离设置：右图，将调试结果输入在这里。?触发球小位置：将触发球运行至小距离处，记录当前触发球位置的量值，写入【触发球小距离位置】，或者将触发球运行至小距离处后，点击【写入小位置】按钮，数值自动记录。?触发球位置：将触发球运行至距离处，记录当前触发球位置的量值，写入【触发球距离位置】，或者将触发球运行至距离处后，点击【写入位置】按钮，数值自动记录。保存参数：调试结束后，点击【保存】按钮，保存调试结果。
