我们为您呈现了一部精彩绝伦的高压断路器磨合测试装置来图来样定制产品视频，让您感受产品的独特之处。
以下是:高压断路器磨合测试装置来图来样定制的图文介绍
隔离开关触指压力测试仪 工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从10到9999ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定（程序根据动作电压设定）。本装置上电后，模拟断路器A、B、C三相是处于分闸状态，分闸指示灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。六．使用说明界面功能介绍：1．合闸时间设定： 三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms，通过分别设置A、B、C三相合闸时间，可以模拟断路器三相不同期。2．分闸时间设定：三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms。3．输入控制状态： 显示输入端子输入状态。4．输出断路器状态：显示模拟断路器输出状态。5．手动操作开关： 可通过开关直接控制模拟断路器动作，按下开关后，模拟断路器经过延时动作。6．电压设定：设定机带程控稳压电源输出电压，此电压也是模拟断路器跳合闸线圈动作电压，程序根据此电压自动计算出，模拟断路器的动作电流。共分5档用户自己选择所需电流。7．故障模拟(断路器失灵)开关：当按下此按钮后，断路器模拟装置失灵，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失，间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。8．跳闸电流选择开关：跳闸电流每一个动作电压下可以选择5个电流，用户可自行选择9．合闸电流选择开关：同跳闸电流选择。
多年行业经验专注 微机继电保护测试仪行业，只为您提供放心的产品。货源稳定、库存充足、满足客户量大的需求。工艺严选、厂家成熟、材质直供。

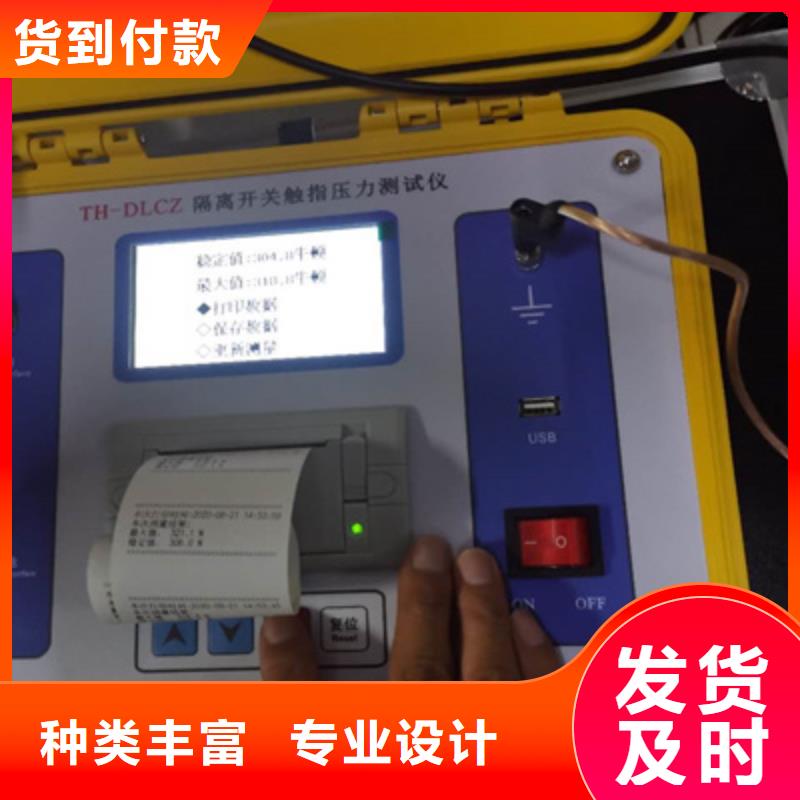

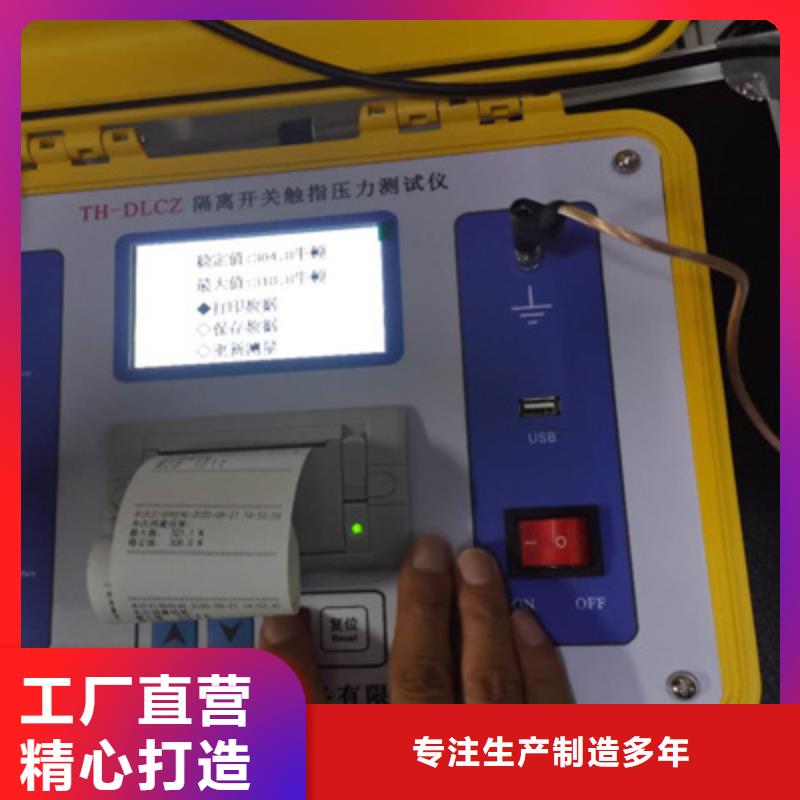

隔离开关触指压力测试仪测量方法4.4.1将调整好的模拟触头在需要测量的触指与触头接触线处，用手握住手柄使前端张开至a值，此时测试仪液晶上显示两组数字，一组是随模拟触头感受压力的大小显示瞬时值，随着压力值的微小变化，数值都有变化；另一组跟踪模拟触头感受压力的峰值（值）压力显示并自动锁定。整个测量采样过程多记录为3分钟，此过程中，观察液晶显示数据，大约3-5秒测试完成后，当用户发现测量值基本稳定后，按一下【确定】键完成测量。此时数据可以选择存储U盘中。此时屏幕提示是否打印数据，如果需要打印，则按一下【确定】键即可；或者按一下向下键 →【确定】键，选择重新再次测试。智能型模拟断路器是我公司在原有模拟断路器的基础上采用ARM单片机作为控制核心开发而成的新型的产品。因为采用新型的单片机采用程序控制及采用7吋触摸屏进行所有的参数及开关操作，抛弃所有机械按键或旋钮，从而了整机的精度和使用性能。该产品具有可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置不可或缺的设备。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性、可靠性，提高装置的校验质量。
隔离开关触指压力测试仪1.主要硬件配置三相直流电压信号；三相直流电流信号； 两对开入量；两对通用开出量。2.功能特点 “工控机＋10.4寸真彩液晶屏”内嵌一体化设计；◆采用全新的机箱结构及操作面板设计，内部结构模块化、模块智能化，多个快捷功能键，操作简便；◆更加轻小，便于携带，是外出调试人员的利器；◆采用先进的微电子、电力电子技术及其器件研发的地铁直流供电保护测试系统，输出范围0-500mVDC，具有精度高、暂态响应速度快、温漂小、稳定性好等特点。3.主要技术参数 项目技术指标/配置功能测试手动试验、电流增量保护DDL＋△I、dI/dt电流上升率保护、过流保护、电压保护、自动重合闸保护供电电源功耗＜1000VA交流供电220V±20％（47～63Hz）直流保护电压小信号直流电压三相通道输出，每相500mV DC小分辨率0.01mV准确度0＜U＜100mV,±0.1mV；100＜U＜500mV,±0.1％直流保护电流小信号直流电流三相通道输出，每相24mA DC小分辨率0.001mA准确度±0.1mA直流电压源（选配）直流电压两相通道输出，每相10V DC小分辨率0.001V准确度0＜U＜1V,±1mV；1V＜U＜10V,±0.1％开关量两对开入量，两对开出量；可接空接点及带电位接点（0～250V）尺寸265mm×330mm×100mm（H×W×D）重量 ＜7.5kg 单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：
