无线相位表生产定制视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:无线相位表生产定制的图文介绍

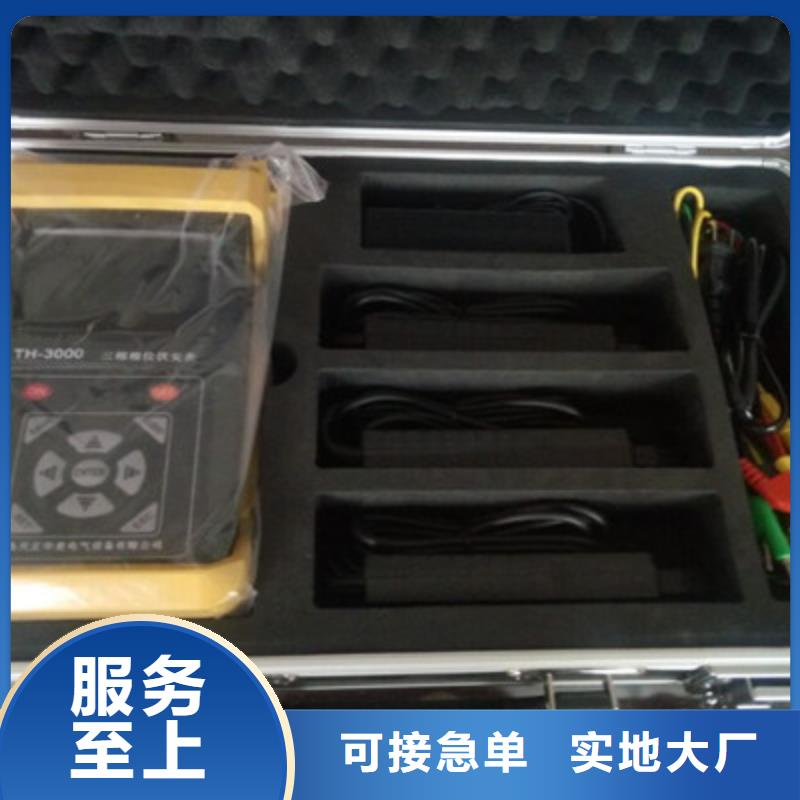

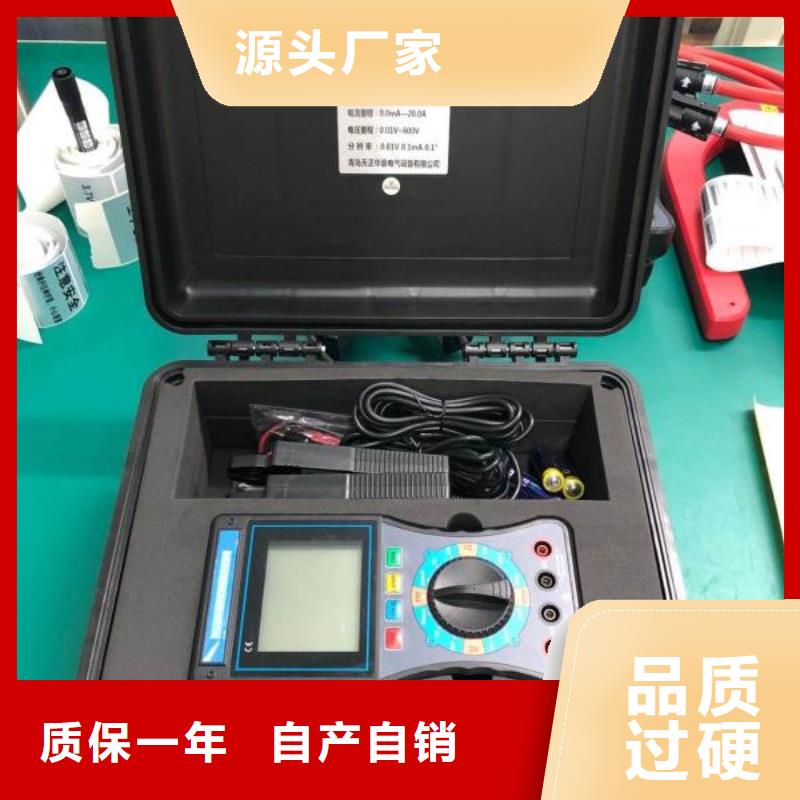

相位伏安表为用电检查人员提供一种、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。二. 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40％～60％＜80％/信号波形正弦波正弦波β＝0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压7.4V±0.5V7.4V±1V/测相位频率相序时电流幅值1A±0.1A1mA～30A详见一般规格说明测相位频率相序时电压幅值100V±10V1V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置
相位伏安表随着电力行业的发展和微机综合自动化产品的推广应用，保护回路和计量回路的接线正确与否，直接影响到电力系统工作的稳定性和电费计量的准确性，而这两点正是电力系统非常重要的两个方面。由于保护装置和高压计量装置的接线比较多，容易造成错误接线，而又不易被察觉，（尤其是差动保护的复杂接线，有时高、低侧同时引入，又存在不同的联结组别，极易接错，而在平时运行中又可能不会误动或拒动，存在很大的隐患）。我公司根据现场测试需要，适时开发出“三相保护回路矢量分析仪”。该产品集多功能于一身，具有多种测量功能，主要测量功能为：相位仪功能—校验主变差动保护和母线差动相位的正确性；电参量测试仪功能—测试电力系统必要的电参量参数；计量接线检测仪功能—对三相三线电能计量接线进行检测；谐波含量测试功能—现场测试电压和电流的谐波含量；示波器功能—显示柱状图，做为简单的示波器，用来观察测试信号波形。该测量仪器采用DSP交流采样，可同时测量三路电压和三路电流模拟量，仪器六通道矢量同屏显示，人机对话界面友好。

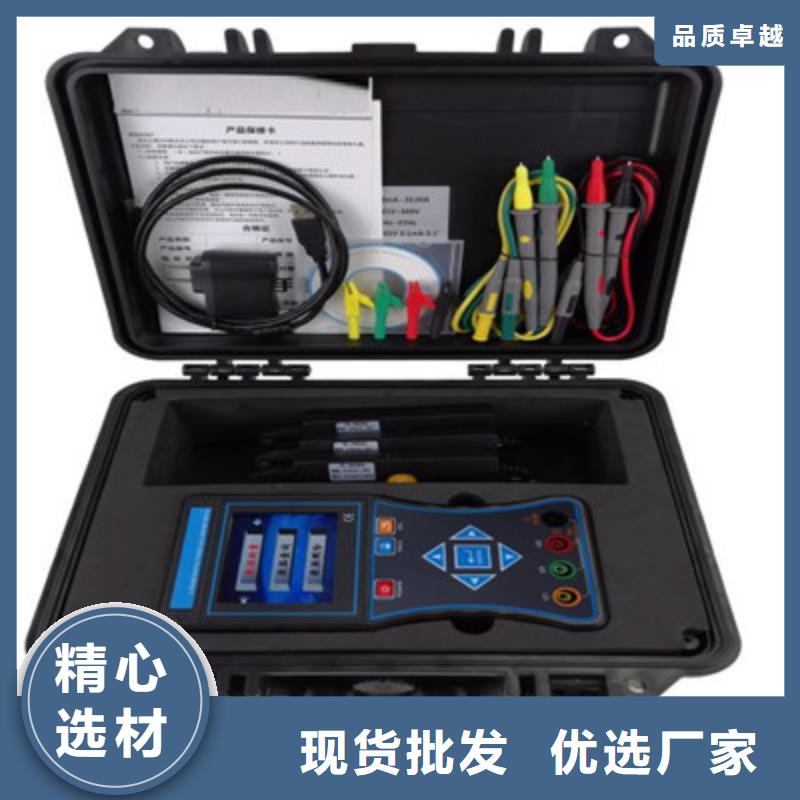

相位伏安表便于分析管理数据自动关机仪表无操作约15分钟后关机背光功能有，适合昏暗场所及夜间使用电压检测当电池电压低于3.2V时，电池电压低符号显示，提醒及时充电仪表质量主机：380g(带电池)尖嘴形电流钳：180g×3测试线：190g电压测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下输入阻抗测试电压输入阻抗为：1MΩ耐 压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟绝 缘仪表线路与外壳之间≥100MΩ结 构外壳绝缘适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2三、装箱单仪 表1台电 流 钳3个USB通讯线1条监控软件(光盘)1张仪 表 箱1个充 电 器1个测 试 线4条（黄、绿、红、黑各1条）说明书、保用证1套?有电！危险！操作者须经严格培训并获得相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。?操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。?注意本仪表所规定的测量范围及使用环境。?不要同时操作2个或2个以上的按键，操作会无效。?测试时，用不到的电流钳或电压输入线不要与仪表连接，以免引起干扰。?为保证测量精度，I1、I2、I3电流钳不能混用，需对应接口连接。?
微机继电保护测试仪是一家集销售配送为一体的大型 微机继电保护测试仪企业，成立于2008年，注册资金1200万。主要销售 微机继电保护测试仪。公司以的产品品质与服务，赢得良好的口碑。在未来的日子里，公司将以稳健的姿态，服务于广大经销商与终端用户，立志成为的 微机继电保护测试仪服务企业。
相位伏安表分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）,按分机“无线中继”键进入中继通讯模式(见图8）图8分机无线中继模式7.4 主机通讯存储数据查询主机通讯查询分两个，一个为查询主界面（图8），显示保存的日期、时间、基准的幅值信息；一个为存储查询的次级界面，即数据详情界面（图9），显示主机一屏全部的数据信息。图8 主机通讯查询主界面图9 主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8＊1.25/110±4＊1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置额定变比二次编号分机编码二次电流(A)实测相角(°) 以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。图12 以IHA为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。
