一分钟的时间，对于了解我们的变压器变比测试仪交直流标准源产品细节产品来说足够了。请观看这部精心制作的产品视频，让产品的独特之处和卓越性能一览无余。
以下是:变压器变比测试仪交直流标准源产品细节的图文介绍

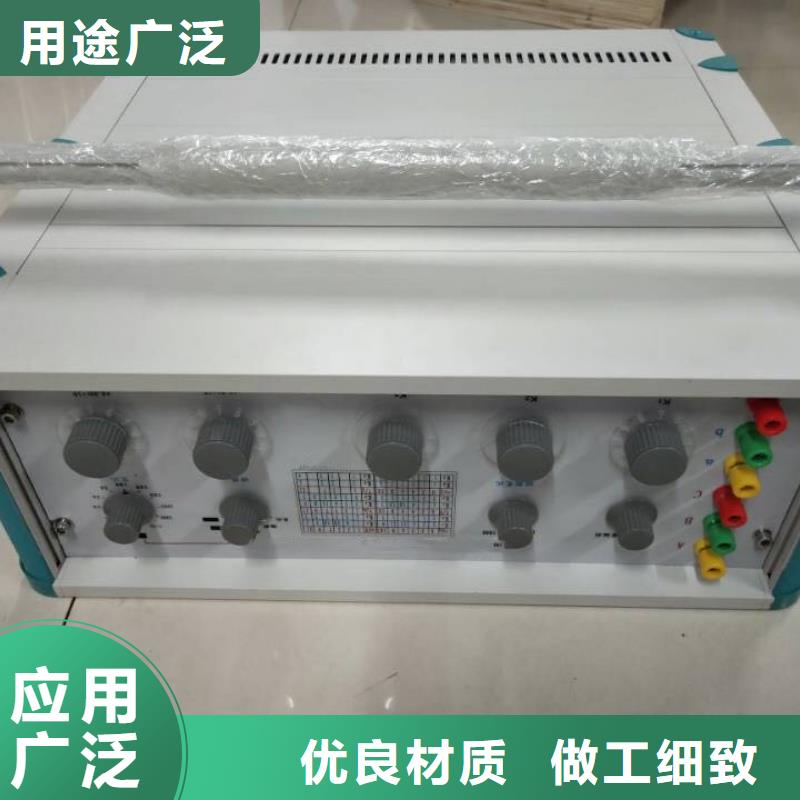

变压器变比测试仪操作说明感应分压器主要有两种使用状态：作为分压器和作为电压比例器。下面分别对这两种使用状态进行说明。1、使用感应分压器校电压互感器（作分压器使用）使用感应分压器校电压互感器时，按上图连线，一般感应分压器相对被检电压互感器准确度而言，标准的误差可以忽略不计，从电压互感器校验仪上可直接读出被检电压互感器的示值，经过折算到一次，求出被检互感器的误差。如果被检电压互感器一次电压超过200V时，可以用比被检电压互感器高2个准确度等级的互感器进行变换，然后再利用感应分压器进行分压，测出被检感应分压器的误差。2、作电压比例标准时的测量线路这是变压比电桥常采用的线路，此时电压比值与负载无关，故有很高准确度。在校准电压互感器校验仪时，可采用此线路得到高准确度的同相分量值，而残余的正交分量会很小。五、使用注意事项1、仪器面板上的接地端子与机壳相通，使用时应可靠接地，保证人身及设备安全。2、使用时，不要在满电压下切换量程，至少降到100V以下，再进行切换。3、发现输出电压误差过大时，应先检查接线是否正确，保险管是否已烧坏，指示盘置数位置是否准确，查明原因采取必要的措施后，方可重新试验。4、为保证测量精度，感应分压器在使用时不要带上负载。5、感应分压器为高精度设备，检定感应分压器时，注意环境的变化不能超出允许的范围。6、仪器应注意防震、防潮、防腐、保洁。六、售后服务我公司对所提供的成套设备，质量均满足我公司的企业标准和相关标准。首次使用时，免费现场指导、负责调试工作及性能验收；凡购买此仪器的用户均享受以下的售后服务：1、仪器自售出之日起三个月内，如有质量问题，由我公司免费更换新仪器，但用户不能自行拆机。2、仪器二年内凡质量问题由我公司免费维修。3、仪器使用超过二年，我公司负责长期维修，适当收取材料费。4、若仪器出现故障，应请我公司专职维修技术人员或寄回本公司修理，不得自

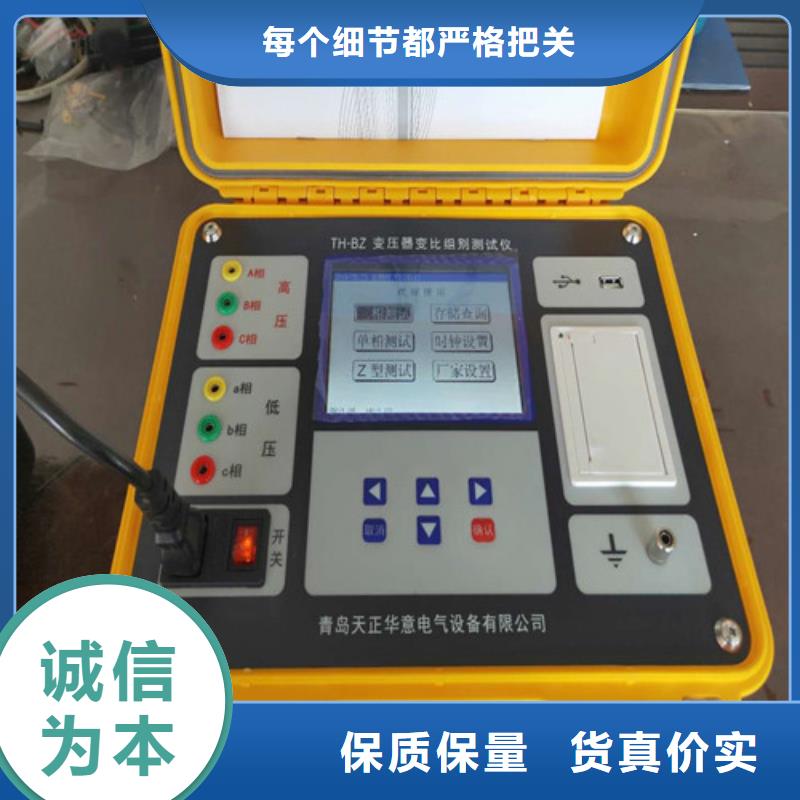

变压器变比测试仪使用操作 所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏（ 图二此时顶栏显示仪器运行时间，中间显示仪器型号、厂家信息、功能选项，底部显示软件版本号和仪器编号。按上下左右键选择相应功能选项，按“确认”键进入所选功能菜单。变比测试?三相测试：普通三相变压器测试?单相测试：单相变压器、P、CT测试Z 型测Z型变压器测试。 三相测试在“主菜单”屏下选中“变比测试项后按确认”键进入变比测试选择”屏在变比测试选择屏下选中三相测试项后，按确认键进入“三相测试选择”屏）。图三图四?正常测试：已知高、低压联结方式的情况下，正确输入高、低压联结方式后进行测试?盲测功能：在不知道高、低压联结方式及组别时可以准确测出变比和组别。“正常测试”和盲测功能”的设置、操作类似，在此以“盲测功能”为例进行说明介绍。选择“盲测功能”项后，按“确认键进入盲测功能参数设置”屏（见图五）。图五“额定高压额定低压”分接联结组别”、“试品编号、“测试”为菜单选项，其右边所属各项为功能参数。
陕西天正华意电气设备一直专注 微机继电保护测试仪领域，是集研发、生产、销售为一体的 微机继电保护测试仪制造企业。历经十年的创新发展与沉淀，陕西天正华意电气设备赢得了业界和使用者一致认可和尊重，更铸就了公司在 微机继电保护测试仪行业中的品牌地位。
我们的主要产品有： 微机继电保护测试仪。
变压器变比测试仪接线及注意事项：使用仪器时请按本《操作手册》接线和操作。1．接地端子或电源线中的接地端应就近可靠接地。2．请注意高压侧有黄、绿、红、黑四色测试线分别对应变压器的A、B、C、N接线端，低压侧有黄、绿、红三色测试线分别对应变压器的a、b、c、n接线端，不要接错。3．测试斯科特变压器时，高压侧同上，低压侧a、β、n对应变压器的a、b、c端子。单相变压器，高压侧A、X对应仪器的A、C端子，低压侧a、x对应仪器的a、c端子。4．对于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通联接组变压器的测量，不需要连接中性点N接线端。对于单相变压器的测量，使用高压侧黄、绿和低压侧黄、绿测试夹。5．测试前请输入正确设置参数，组别标号和被测变压器必须一致，如不能确定，可选择未知由仪器自动分析测量。6．若不输入额定变比，测试结果只显示被测变比值，不显示误差。7．测试本仪器应用本仪器内置输出，外接标准分压器试，不应采用标准电压互感器测试（由于电压互感器非线性误差造成精度不能准确）。
