想要更直观地了解灭磁过电压测试仪交直流标准源货源足质量好产品的特点和功能吗？我们为您准备了视频介绍，相较于图文，视频更能让您轻松掌握产品的核心卖点。
以下是:灭磁过电压测试仪交直流标准源货源足质量好的图文介绍
天正华意电气设备(阜阳市分公司)主营产品 微机继电保护测试仪。公司坚持以“为客户提供超值的专业服务”为宗旨，以“创新、拼搏、务实、奉献”的企业精神赢得了广大客户的信赖，公司具有专业的销售队伍和技术队伍，可针对用户的不同要求，提供满意的产品，设计z u i佳的空气处理解决方案。我们坚实的脚步保证您长远的服务需要，我们务实、注重技术研究的经营保证您系统的高可靠性、高可用性及经济性。我们重视每一个电话和每一个客户的合作和服务，专人跟进！我们的每一天进步有赖大家的支持！天正华意电气设备(阜阳市分公司)的经营理念：以人为本、技术创新、质量稳定、客户至上！

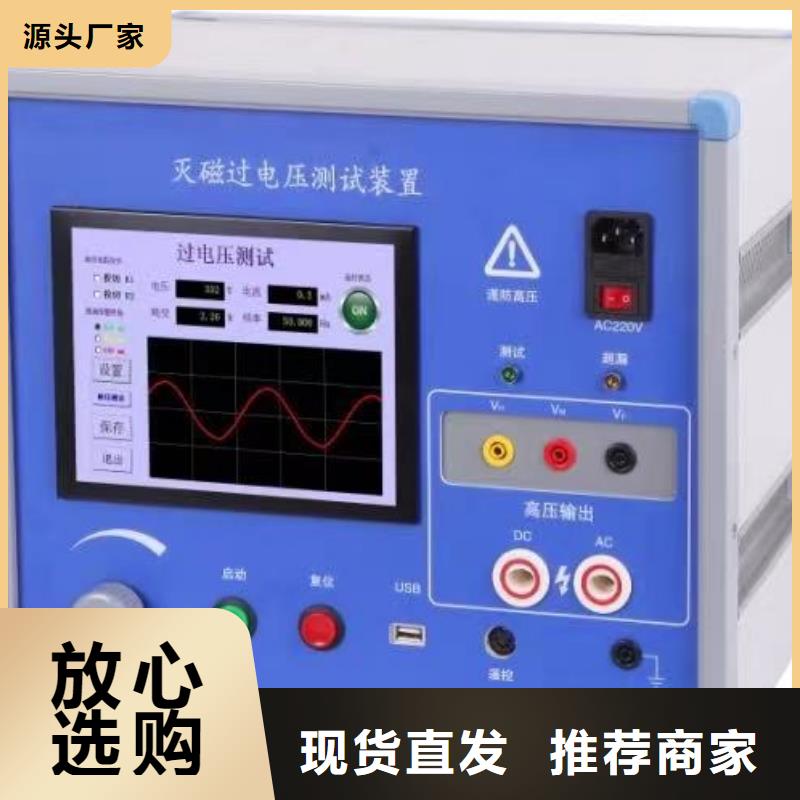

灭磁过电压测试仪工作原理TH-II灭磁过电压测试装置由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。其中，AC/DC高压升压电路能调整输出电压至需要的值，漏电流设定及检测回路能设定击穿电流，测试过程中通过LCD屏幕实时显示电压和漏电流值，当漏电流值达到或超过预定漏电流值时，测试装置将立即自动复位，并亮起超漏报警灯，蜂鸣器开始鸣叫（通过仪器面板复位按钮关闭报警灯和蜂鸣器）。测试装置具有定时复位功能，样品在要求的的试验电压作用下达到规定的时间时，测试装置具有自动复位切断试验电压功能。测试时若被测样品发生击穿，漏电流超过设定的击穿（或保护）电流，测试装置自动切断输出电压，同时声光电报警提示。原理图如下所示：图一、工作原理图四、技术指标输出电压 AC:0---5000VDC:0----5000V输出功率：2000W（变压器功率可选）精度参数：电压精度< 3 % 电流精度< 2 %漏电流范围：AC:0-100 mA（5000V）AC:0-600 mA (3500V 过电压使用)DC:0-30 mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）波形数据存储：USB盘（存储容量8GB）外形尺寸：380宽*320高*260深重 量：约 23kg供电电源：AC220V（±10%），50Hz 灭磁过电压保护测试仪 消谐电阻器参数测试仪 消谐电阻器测试仪 消谐测试仪 消谐器交流特性测试仪 消谐器特性测试仪 消谐器测试仪 消谐电阻器参数测量仪 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪
灭磁过电压测试仪性能特点1.仪器主机采用高强度铝合金机箱，分体式结构设计，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。2.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压，而对试验人员造成伤害的隐患，仪器一旦有高压输出会发出声光报警示，对现场仪器使用人员有良好的提示作用。3.全中文简体液晶显示，人机界面良好，操作简单直观，仪器主机内置32位高速处理器，具有强大的数据处理能力。4.仪器主机可直接输出直流高压用于测试氧化锌避雷器及无间隙三相过电压保护器直流特性，通过外接高压试验变压器用于交流耐受电压试验和有串联间隙的过电压保护器工频放电电压试验，一套仪器即可完成10kV电压级电气设备常用的交直流耐压试验项目。5.测试过程全自动，根据被试品试验项目类型选定设置好试验参数，仪器自动进行试验电压升降和电流的自动采样，交流耐压自动计时，串联间隙过电压保护器交流动作电压自动测试三次，氧化锌避雷器及无间隙过电压保护器的直流1mA参考电压全过程自动试验。6.对工频耐压试验，仪器具有良好的试品击穿瞬间后级电源保护功能，内置高频尖脉冲抑制器防止损坏仪器测量电路，并根据试品类型自动调整升压速度、同步测取施加电压、泄露电流的真有效值。7.仪器内部程序根据各类设备交接和性试验要求的耐受电压值，选定后自动进行测试并同步计时1min终止试验，带有面板式微型打印机，及时打印出被试品类型、耐压试验参数及耐受时间。
灭磁过电压测试仪直流测量”页面在“直流测确认页面”按“进入”键后即进入“直流测量”页面，开始输出直流高压进行测量，显示页面如下图13所示。U1mA =25.3kV 直流I1mA =1000uA 测量A-N中止图13 直流测量测量输出高压时，仪器有声光报警提示。测量完毕，显示测量结果，见图14，即直流1mA下的电压及0.75倍电压下的电流值，在测量过程中可以按“中止”键可中止当前的测量。4.4.3 “直流测量结果”页面“直流1mA参考电压试验”测量完毕，显示测量结果，如图14所示。按左键可打印测量结果，显示页面上会自动按“A-N”、“B-N”、“C-N”、“A-B”、“A-C”、“B-C”的相别顺序循环显示，用户可根据此显示进行接线，以便打印数据与相别正确对应；按“退出”键可退出测试，返回“直流测量功能”页面。U1mA =25.3kV 测量I1mA =1000uA 结果U0.75=19.0kV A-NI0.75=2.6uA 退出图14直流测量结果4.5 “交流耐压试验”页面在“功能选择”页面“选择”键切换到“交流耐压试验”项后，按“测试”键将进入“电压等级”选择页面，如图15。按“选择”键反白区域可在10kV、6kV、3kV三个电压等级切换。电压等级10kV 6kV 3kV选择 进入图15 电压等级选择按“选择”键，切换反白区域到需要的电压等级后，按“进入”即可进入“试验电压”选择页面。如图16所示。4.5.1“电压选择”页面试验电压28 30 33 34 35 3638 42选择 进入如图16 交流电压选择在“试验电压”选择页面，按“选择”键可切换反白区域电压值，按“进入”键即可进入“交流测量确认页面”，如图17。4.5.2“交流测量确认”页面确定加交流高压？确认28kV退出开始图
灭磁过电压测试仪尊敬的用户：感谢您选购我公司的10kV电气设备耐压综合试验仪，本试验仪满足对10kV电压级以下电力系统中，对开关柜、真空断路器、电力变压器、电抗器、电压互感器、电流互感器、穿墙套管、支柱绝缘子的交流耐压试验。同时兼顾了氧化锌避雷器和三相组合式过电压保护器的试验，全自动测试方式对三相组合式带串联间隙过压保护器使用高压工频交流进行工频放电电压试验，对氧化锌避雷器或三相组合式无间隙过压保护器使用高压直流电源进行U1mA直流泄露试验。完全可替代交流试验变压器和直流高压发生器对电气设备的交直流耐压试验，一机多用。如果您已经阅读完本说明书，建议您将此说明书妥善保管，以便在将来的使用过程中进行查阅。请您在使用本仪器之前仔细阅读本说明书内容。如果您在使用中出现问题，或者对本仪器的某些功能的使用存在疑问，且无法在本手册中获得帮助，请咨询仪器经销商。 灭磁和转子过电压保护试验 励磁系统的灭磁及过电压性能测试仪 灭磁及过电压性能测试仪 励磁系统的灭磁及过电压测试仪 励磁系统灭磁及过电压测试仪 励磁系统灭磁过电压性能测试仪 励磁系统灭磁及过电压性能测试仪 发电机灭磁过压保护装置 发电机灭磁过压测试仪 发电机灭磁过压保护装置测试仪
