准备好领略互感器综合测试仪_变频串联谐振耐压试验装置厂家产品的风采了吗？我们为您准备的视频将带您走进产品的世界，让您感受它的独特之处。
以下是:互感器综合测试仪_变频串联谐振耐压试验装置厂家的图文介绍
天正华意电气设备(潍坊市分公司)不光重视 微机继电保护测试仪新技术、新产品的引进和开发，而且学习国内外优质管理经验，不断创新管理模式，制作学习型组织，以精雕细镂的 微机继电保护测试仪产品质量，务实的工作作风，服务于全国各地采购商。

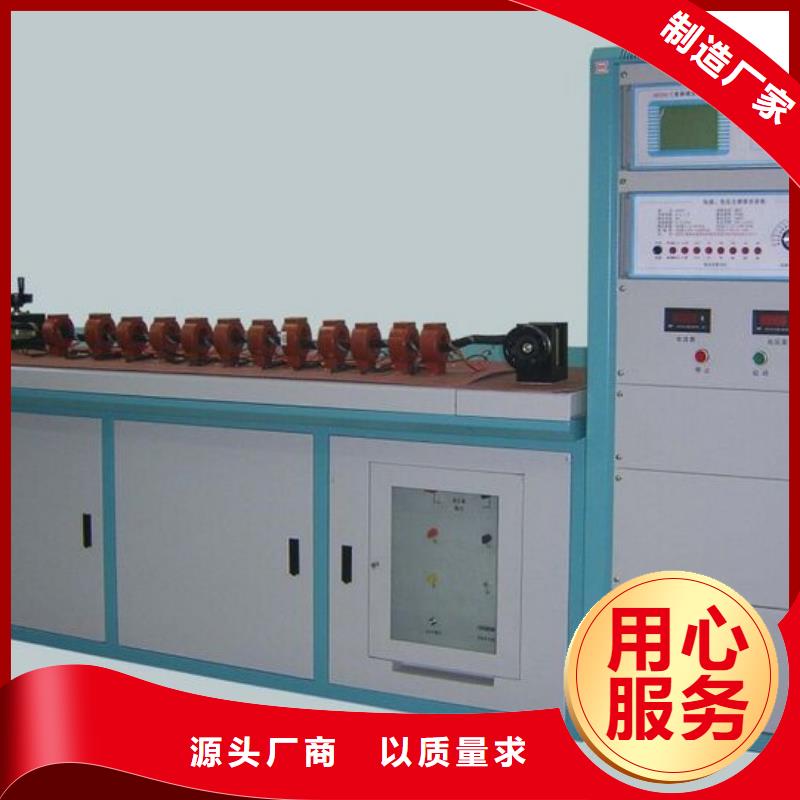

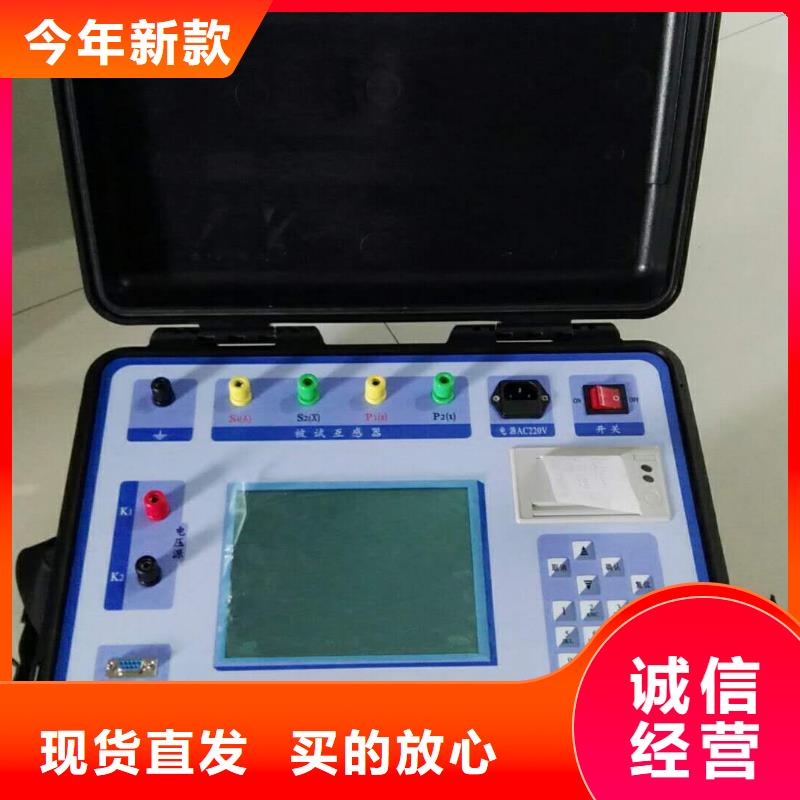

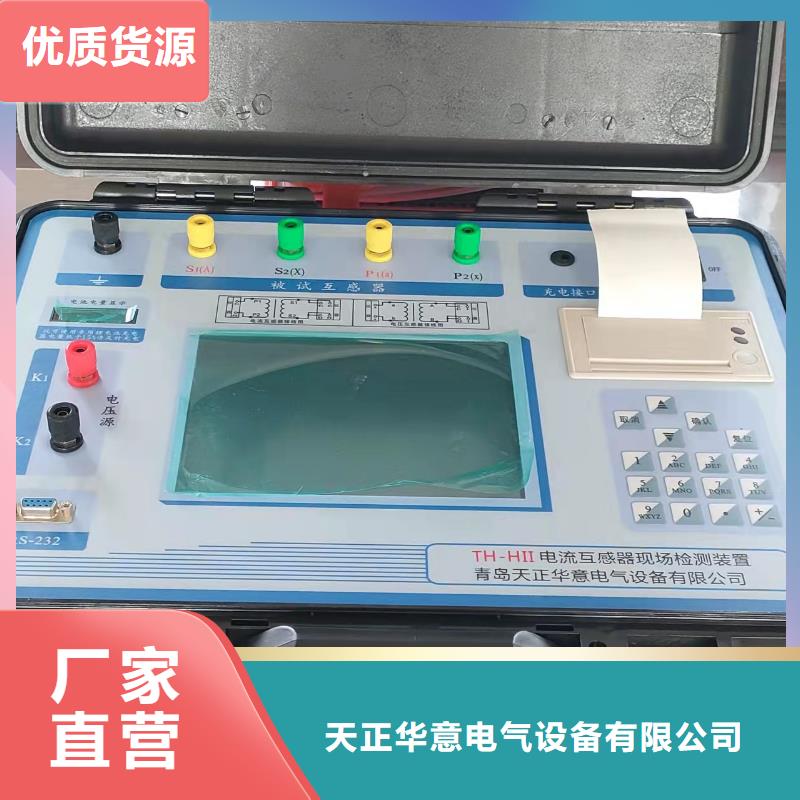

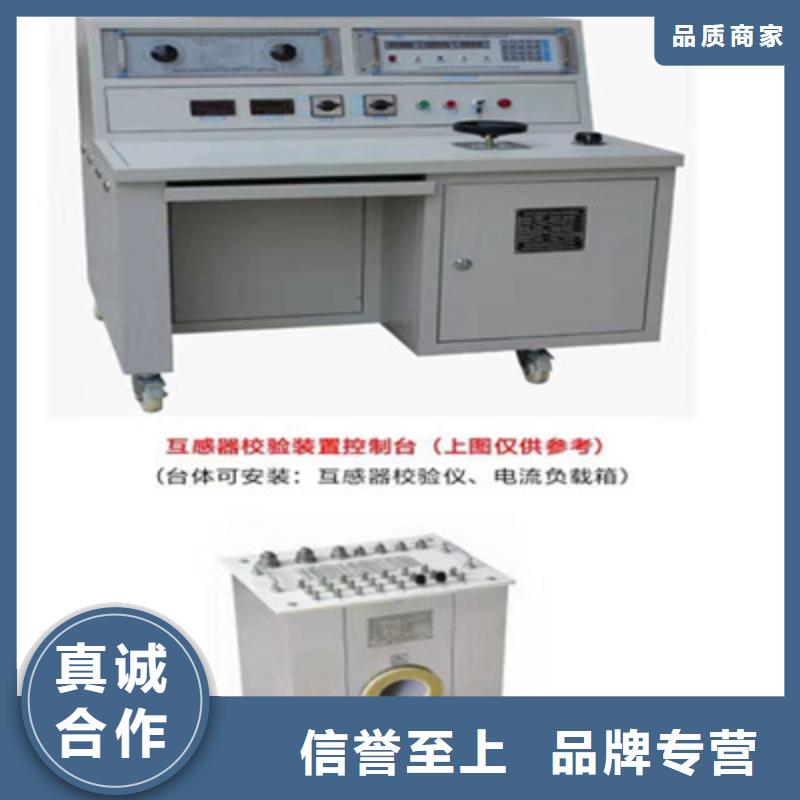

互感器综合测试仪额定电流：被测CT的二次侧额定电流，正常为1A或5A，通过左右键来切换。?下限负荷：被测CT的下限负荷（也叫轻载负荷），通过左右键来切换。?CT_变比：被测CT的变比值，通过左右键来进行切换设置。?CT_精度：被测CT的精度等级，通过左右键来切换设置，可以选择0.5、0.2、0.5S、0.2S 、0.1级。?功率因数：被测互感器的功率因数，通过左右键来切换设置，通常可为0.8和1.0。?设置日期：用来对当前的日期进行设置，调整当前的年、月、日。?设置时间：用来对时间进行设置，调整当前显示的时、分、秒。?开始规程测试：在此选项按回车键开始规程测试。参数设置完成后，选择开始测试，出现图5所示界面图5、CT规程测试数据界面图中显示出额定负荷下各规程校验点（1％、5％、20％、、120％）的比差和角差及修约结果的相应数值，还有在下限负荷下各规程校验点（1％、5％、20％、、120％）的比差和角差及修约结果的相应数值。3、CT单点测试界面在选中‘CT单点测试’功能时，进入单点测试设置屏。如图6所示：图6、单点测试设置界面参数设置屏可见，项目有：功率因数、测试负荷、百分数值、开始任意点测试四个项目；同时给出具体接线图。各项参数的含义和作用如下：功率因数：被测互感器的功率因数，通过数字键来设置，可为0和1.0之间的任意数值。?测试负荷：被测互感器的负荷值，通过数字键来设置。?百分数值：测试电流的百分数值，通过数字键来设置。
互感器综合测试仪开始任意点测试：在此选项按回车键开始所设置参数校验点测试。参数设置完成后，选择开始测试，出现图7所示界面图7、单点测试数据结果界面图中可见：屏幕中显示当前测试点的比差和角差值及修约结果。4、CT直阻测试界面在选中‘CT直阻测试’时，进入直阻测试接线提示屏。如图8所示：图8、CT直阻测试接线提示界面图中给出CT直阻测试的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图9所示：图9、CT直阻测试结果界面图中可见：屏幕中显示出实测的过程数据及直阻结果数值。5、CT变比粗测界面如果需要对被测CT进行粗略测量（在不知道被测CT的变比值的情况），用“CT变比粗测”界面进行测试；首先进入接线提示屏，如图10所示：图10、CT变比粗测接线提示界面图中给出CT变比粗测的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图11所示：图11、CT变比粗测结果界面图中可见：屏幕中显示出实测的过程数据及变比粗测结果数值。6、PT变比极性测试界面对于PT变比和极性的测量（不能达到校验的精度），用“PT变比极性”界面进行测试；首先进入设置及接线提示界面，如图12所示：图12、PT变比极性设置接线提示界面参数设置项目有：高额定电压、低额定电压、开始PT测试三个项目；同时给出具体接线图。各项参数的含义和作用如下：?高额定电压：被测电压互感器的高压（一次）侧额定电压值。?低额定电压：被测电压互感器的低压（二次）侧额定电压值。?
互感器综合测试仪 试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。图10，PT励磁特性参数设置界面3）、PT（励磁）测试结果操作说明，请参考CT测试结果说明9.2、PT变比极性试验 1）参数设置：测试界面见图11。一次：0～3000V。二次：100V、100/√3、100/3、150V、220V。2）开始试验： PT一次侧接A、X，PT二次侧接a、x。设置二次侧额定电压及编号后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始。上方白色状态栏会有提示“正在测试”，直至试验完毕退出测试界面，或按下控制器人为中止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即A接PT的A，X接PT的X时，极性的测试结果为减极性。 图11，PT变比极性测试界面 9.4、PT交流耐压试验1）、参数设置： 在PT测试主界面中，选择进入“交流耐压”试验界面（如图12），设置好设定电压值：0～3000V。2）、实验：被测PT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示测试异常。图12，PT交流耐压测试界面 十.数据查询在CT/PT测试主界面中，选择进入“数据查询”试验界面（如图13），根据需要选择“励磁”、“变比极性”、“退出”等测试选项，选定测试项目后，显示仪器中该项目下所保存的的测试结果，可以选择 “上页” 、“下页”、“转存”、“退出”、“”选项进行相应操作。转存时，插上U盘至测试仪通讯口“USB”，点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中。每条记录所用时间约2秒钟，转存结束后，界面提示“转存完毕”。图13 数据查询界面
