一分钟的时间，对于了解我们的电机试验台产品来说足够了。请观看这部精心制作的产品视频，让产品的独特之处和卓越性能一览无余。
以下是:电机试验台的图文介绍

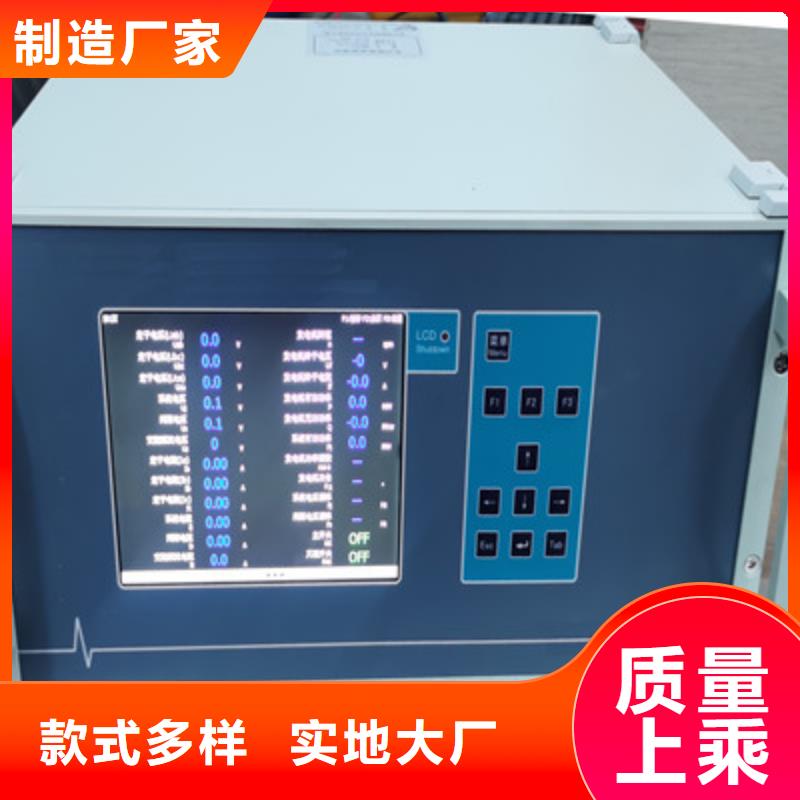

录波仪、实时监测运行中，录波仪实时进行有效值、派生量计算，所以可以作为实时监测仪使用。并且录波仪可以作为其他设备的数据源，通过串行口或网络接口发送实时数据包。作为实时监测仪使用时，不影响录波仪的故障录波功能。 9.1.实时显示/列表按“菜单”键，选择弹出菜单的“实时显示/列表”。列表分2页显示模拟量、派生量有效值，以及开关量状态。用户可以选择每个页面显示的参量。画面刷新频率 1次/秒。F1：运行/暂停F2：切换显示页面F3：设置；选择每个页面选择的参量。9.2.实时显示/波形按“菜单”键，选择弹出菜单的“实时显示/波形”。此画面显示模拟量、开关量实时波形。此画面支持的操作：F1：运行/暂停。F2：保存当前数据到存储器。记录的类型用图标标记， 文件扩展名为“WVF”。在记录列表中，可以打开、删除记录。F3：选择模拟通道、开关通道。Tab：操作切换方向键：决定于当前的操作定义。画面横向为时间轴，中点为零点；纵向为幅值，由于各模拟量的额定值可能不同，为方便比较，纵轴采用标幺制，即为“实时值/额定值”。而光标对应处显示为有名值（实际值）。
录波仪转子上的测速齿 的齿数与机组的极对数相同，这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1：1处，并在参量配置中设置极对数，详见5.7.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用的“实时波形”观察到的转速通道的波形，不是转速传感器发生的信号，而是经过处理后得到的锯齿波。如果转速信号正常，且配置正确，应生成稳定的锯齿波，并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V，且有稳定的过零点，即可正常测量。五、在线分析软件 5.1简述主要功能：在线分析软件是运行人员正常监测和故障、稳态分析的有力工具，远程机软件运行于Qt平台，通过网络接口连接。其主要功能包括：1）在线监测：显示模拟量有效值、开关量状态、实时波形、矢量图、谐波分析。2）故障录波：实现手动启动、故障设置、实时记录，历史记录的功能。3）电气试验：包含多项电气试验功能，可完成发电机总启动电气试验，例如发电机空载、短路、励磁调节器特性、同期试验、甩负荷试验等。此外还包含转子交流阻抗试验、定子铁心磁化试验、进相试验等试验功能。程序的曲线类、波形类试验功能用途广泛，可满足多种动态过程记录要求。4)长时记录：启动长时记录及长时记录列表的设置和查询功能。5）参数设置：提供参量设置、采样频率、试验地点、功角初始角、通道修正及通道数的录入及保存功能。
[城市天正华意电气设备(天水市分公司)是专业从事 微机继电保护测试仪的生产销售及服务生产厂家。产品遍及各个领域。公司拥有一支服务团队， 我公司凭借雄厚的技术实力和强大的研发能力，多年来已经为数十家五百强企业提供配套产品及服务，并得到客户一致的认可。公司凭借强大的技术力量和多年的生产经验，不断采用新技术、新工艺、新材料，产品各项技术指标达到国内同行业领先水平。公司坚持以人为本，勇于探索，不断追求，努力创新发展，不断向社会提供领先适用的新产品，并以全优的服务占领市场，深受广大用户的信赖，享有良好的公众诚信度。在未来发展战略上，公司将坚持以人为本的管理理念，继续致力于搭建行业先进、成本优的技术服务平台。
录波仪运算组合分析程序运算组合程序使用户可以对仪器的通道数据进行二次运算，运算符号包括，加，减，乘，除，积分五种，运算所得的波形还是以示波器的形式展现。运算组合设置界面如图17所示注意：运算组合，参数统计，交叉图形，频谱分析和谐波分析等功能都是针对示波器当前时间窗口的曲线进行运算组合运算后所得的数据还是以示波器形式展现，并且时间窗口的长度与原始数据一致，进行组合运算时，各运算后的通道名称可以重新定义如图17所示，当某一通道后的运算变量有一项不为0时，该通道就会被选择，如果通道全部为0则该通道不会在运算后显示。图17组合运算参数设置3.12 交叉图形程序交叉图形程序使用户可以对所采集的任意通道数据进行相关性分析，按照图18所示的设置界面，选择某一通道作为X轴，某一通道作为Y轴就可以绘制示波器当前时间窗口对应波形的关系特性曲线。例如选择同一通道作为X轴和Y轴时，此时的关系为Y=X曲线。其对应曲线为一条过0点，斜率为1的直线如图19所示图18 交叉图形工具通道选择图19 交叉图形关系曲线3.13 傅里叶分析频谱程序仪器软件系统还内置了频谱分析程序，将示波器的数据定位在某一时间窗口，点击频谱分析后，在图20参数设置界面选择要进行分析的通道，仪器会自动计算数据的傅立叶频谱，并绘制频谱曲线如图21所示。注意在进行频谱分析时请确保信号的当前时间窗口数据点数为128至2000之间，如果要分析的信号为周期信号，请确保示波器的当前时间窗口展示的是信号的完整周期
