以下是:变压器综合试验台的图文介绍
微机继电保护测试仪是我们目前生产的很先进的一款性价比很高的产品，真的是物美价廉，所以大家有项目需要 微机继电保护测试仪的话一定要认准 天正华意电气设备(中山市分公司)。
变压器测试台全自动温度巡检仪适用于5~80点过程量的检测和报警。可输入热电阻、热电偶、直流电流、直流电压等传感器、变送器信号。基本误差小于0.2％F·S，显示范围-1999~9999各通道独立设定输入信号类型、量程、报警值各通道独立设定数字滤波时间常数，有效提高抗干扰能力各通道独立设定零点和满度修正，有效减小传感器误差，提高系统测量精度可任意关闭不使用的通道2级参数。第2级参数受密码控制，防止误操作。具备参数复制功能，大大减小参数设置的工作量独特实用的报警功能，可配接XSLCU多点控制单元实现各通道的报警输出手动、定时、报警启动打印快速、的通信接口，大大缩短通信时间含通讯接口和软件5.7电流互感器应满足如下指标测量范围0.25A～440A?精度为0.05级；?其变比为400、200、100、50、25、10、5、2.5 /1A 5.8中频发电机组应满足如下指标额定容量:160kVA；?输出电压范围:40V～800V；?输出电流：120A 输出频率：150Hz±2％。?输入电压:380V；5．9油浸式交流试验变压器满足如下指标?额定容量：200kVA；额定高、低压电压：200kV 10 kV / 0.4kV； ?输出电流：0～1A；?输入电压：0V～400V；?输入电流：0～500A；?额定工作频率：50Hz5．10 630kVA三相调压器技术指标输入电压三相380V，输出电压0-650V，负荷电流559A。调压器具有无触点调压的特点，使用方便，能长期可靠运行。广泛用于工矿企业、农业及科研等单位，作为调节电压的通用设备。当输入电压恒定时，它能在带负载的情况下，无级平滑地调节输出电压。调压器与TWK控制配合使用，可实现自动调压稳压。按额定频率50Hz设计的调压器，允许在150Hz的频率下半负荷运行。
变压器测试台、电流互感器1、额定电流（200，100，50，20，10，5）/5A2、额定电压3kV3、准确度等级0.1级4、额定频率50Hz 六、电压互感器1、额定电压(0.5，1)/√3)/(0.1√3)kV2、准确度等级0.1级3、额定频率50Hz 七、TH-3395T变压器直流电阻测试仪1、测试电流20mA、1A、5A、10A、20A2、测试范围1mΩ~2kΩ3、分辨率0.1μΩ4、准确度0.2％ 八、TH-2001K功率分析仪1、输入通道电压、电流各62、测量范围0.2~50A；6~1000V3、频率范围直流、交流0.5Hz~1MHz 八、TH-3000温度巡检仪1、显示方式7英寸大屏幕触控液晶显示2、采样时间≤1S3、通讯接口RS232与RS4854、数据接口不少于三个USB2.0接口5、温度范围PT100热电阻-100～330℃6、测温通道30个 7、测量精度不小于0.1℃ 九、变压器温升综合控制台满足空载损耗及空载电流、负载损耗及阻抗电压、短时过负载以及零序阻抗测量能力的测量及非额定条件下的换算；具备自动生成温升曲线和报告打印和数据自动处理和U盘导出等功能；操控软件应包含电阻不平衡率自动计算及直流电阻温度的换算功能，能实现计算机界面操作、数据自动处理和U盘导出等功能环境温度及电源频率测量； 1、油浸式，外壳有良好接地端子，应具备移动的轮子，固定放置时应能平稳支撑，使用中应固定，不能被移动。2、三相、可单相使用。3、额定容量满足10kV、35kV配电变压器容量在2500kVA以内的“变压器短时过负载能力试验”要求。3、输入电压0～650V/4、多抽头，输出电压1.0、5.0、10.0、15.0kV4、额定容量运行时间不少于20h5、高、低压套管为瓷质，高压套管带均压球十、单相升流器顶部出线布置出线方式 1、额定容量 调压器：30kVA；升流器：30kVA2、升流器额定输入电流：75A；电压：400V3、升流器额定输出5kA；6V4、阻抗电压＜8％5、空载电流＜6％ （投标人填写1、试验区域面积：高：3.5米，长12米，宽8米

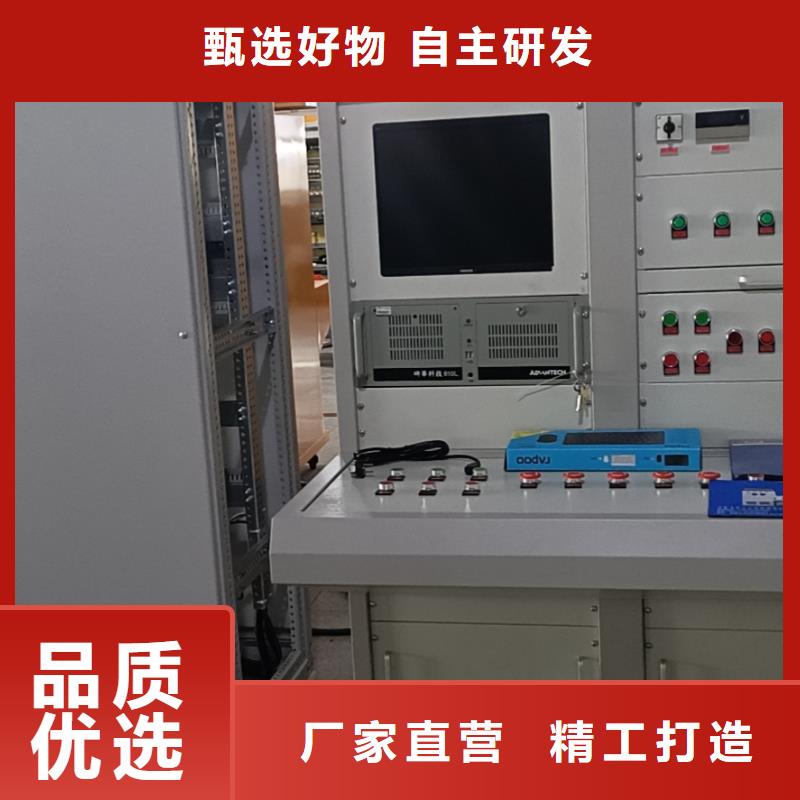

变压器测试台本系统采用全电脑操作，同时保留手动操作的功能，可在鼠标上或触摸屏上完成试验，试验后数据自动上传到试验报告，原始数据查询时只需输入数据编号，即可自动调出数据。A、键盘输入变压器基本参数（容量、高低压侧电压），即可全自动选择投切高低压电流互感器、电压互感器档位；B、全自动投切互感器档位（无需按钮手动）、并自动投切；C、全自动升降调压器、并进行自动调速，到额定电流或电压自动停止；并锁定试验数据,自动上传到试验报告.D、全自动进行异常电流、电压保护，并发出警报指示；E、全自动采集数据，并自动保存数据，自动恢复整机初始状态；F、全自动打印出厂试验报告。2．数据监测采用国际标准的全数据（同屏显示所有参数、向量图）监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心二年。3．系统保护采用软件及硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。4．本系统采用三表法（3P3W）试验原理，互感器为三只0.05级的单相独立系统，而且配合自动换挡系统，实现一二次全部电动自动换挡，为我公司聘请高电压计量站计量（互感器）专家指导设计并自行制造，采用干式真空浇注、无局放工艺，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。5．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。6．本系统也可以进行变压器31次谐波分析试验。（空负载特性测试仪具备此功能）。7.现场安装调试需把主动力电缆引到试验站，进线柜，其他所需电缆有我方提供。
