我们的继保校验仪型号全视频将带您走进产品的生产线，让您亲眼见证产品的每一个制作环节和工艺细节。

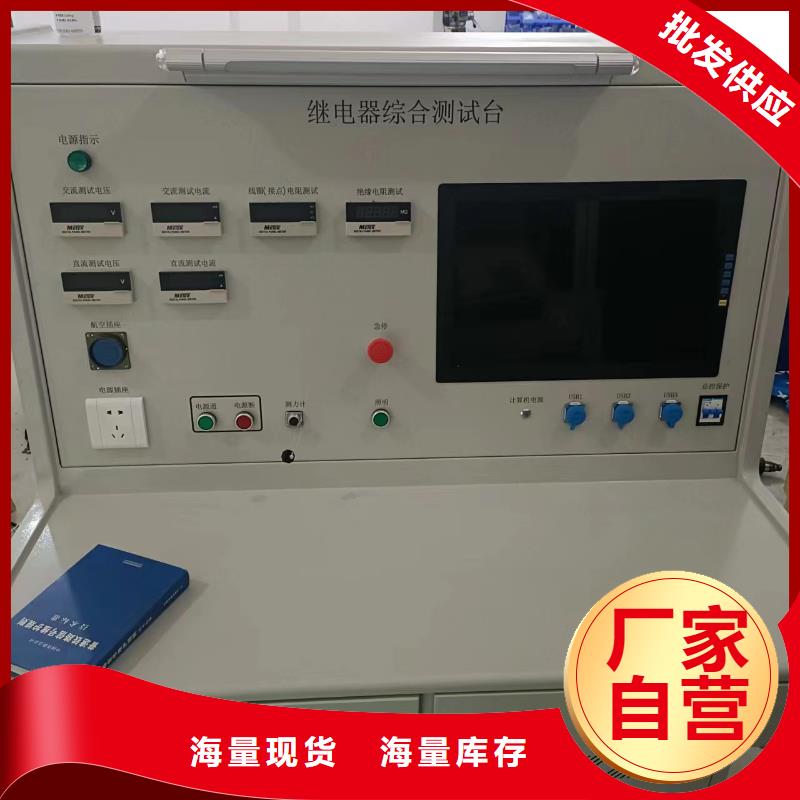

以下是:继保校验仪型号全的图文介绍
一次通流加压模拟带负荷向量试验装置现场文明施工及环境保护措施(1) 试验现场应进行围护，与试验无关人员不得进入施工现场，现场试验时应有专人进行监护。(2)严格遵守劳动纪律，坚守岗位，尽职尽责，做好本职工作。(3)施工用的仪器仪表摆放整齐，做到卫生清洁，专人保管。(4)施工中注意做到“工完料净场地清”，每天施工面的施工废料和垃圾下班前及时清理，保持施工现场的整洁。(5)试验过程中，做好成品保护。不破坏二次接线工艺，拆掉的接线、划开连片，要及时回复，不要遗漏；保护好各种封盖、防水胶圈。(6)及时将试验完毕的设备添加警示标识或加锁，防止电源、机构、联锁杆操作不当造成损坏，防止重要接线被其他班组误动。(7)试验完毕的带电部分增加警示标识防止触电伤人。9 典型现场试验案例220kV智能变电站三相一次通流加压模拟带负荷试验方案9.1工程概况220kV变电站工程验收工作已基本结束，近期准备正式启动送电投运，传统的保护装置向量检查工作是在新设备投运前，需要调整运行方式，利用运行的断路器进行串代，加装临时保护，计算临时保护定值，一次设备必须有满足保护装置向量检查的小负荷。存在倒闸操作多，投运方案复杂，负荷安排困难，工作量大，投运时间长，性低等问题。本次利用TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置进行现场对一次母线通流/加压试验，装置采用同步触发技术控制设备输出的电压、电流幅值及相位，模拟线路、变压器的实际负荷，利用在电压互感器一次侧加电压，电流互感器一次侧加电流的方法，在投产前完成变电站内所有继电保护装置向量的检查。主要检查电压互感器并列相位、母线差动保护、线路方向保护、变压器差动保护、测控装置、计量装置、故障录波装置等二次设备的向量正确性。
科技创造价值，品质决定未来，今天的成功，源自客户对 微机继电保护测试仪的认可，陇南天正华意电气设备有限公司热忱欢迎中外新老朋友莅临指导，共创商机，双赢发展。
一次通流加压模拟带负荷向量试验装置?本仪器属带电工作设备，为了你的请遵守 生产的相关规定，严格按电力工作规程进行操作。?注意本仪表面板及背板的标贴文字及符号?使用前应确认仪表及附件完好，无破损、裸露及断线才能使用。仪表后盖及电池盖板没有盖好禁止使用，仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?不能用于测试高于600V的电压，请勿在强电磁环境下使用，以避免影响仪器正常工作，禁止在易燃性及危险场所测试。?确定导线的连接插头已紧密地插入接口内，相位测试时请注意方向。测试线必须撤离被测导线后才能从仪表上拔出，不能手触输入插孔，以免触电。?请勿用潮湿手操作仪器，或将其暴露砸雨水中，仪表于潮湿状态下，请勿使用。 ?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?保持产品表面清洁和干燥，不能用腐蚀剂或粗造物清洁，须用软布（如眼镜布），沾清洁防锈除湿类的润滑剂，轻轻擦试电流钳即可。?请勿撞击、跌落仪器，以避免仪表和电流钳受冲击，损坏仪器，尤其是钳口接合面。?注意本仪表所规定的测量范围及使用环境。?严禁私自使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?手册中的“ ”乃警告标志，使用者必须依照本手册内容进行操作。?手册中的“ ”等危险标志，使用者必须严格依照本手册内容进行操作。无线相位测试仪 无线核相电流相位表 特高压变压器继电保护向量测试装置 三相通流加压模拟带负荷向量试验装置 多功能型 SOE测试仪 电子式三相通流加压模拟负荷校验装置 电力系统同步相量测量系统试验装置 带负荷校验保护装置 无线相位伏安测试装置 三相一次通流加压模拟带负荷继电保护向量检测装置
一次通流加压模拟带负荷向量试验装置220kV母线各间隔通流参考相位以220kV #1母线PT 的A相为参考相位基准，将220kV#1PT间隔21P-D1接地连接排拆除接入高压电压（10kV），拉开21P-1刀闸（注意检查与母线开关处在分断位，临时拆除母线PT处的-1D接地联片，将#1母线PT智能汇控柜中的电压并列把手置于强制Ⅰ）；通过#1主变高压侧220kV套管处对母线三相通流（160A）,按照对应检测回路关系操作开关分合及接地刀闸，完成母线差动、线路保护检验；检查4回220kV线路进线侧接地刀闸D3接地可靠,防止向线路送电。4.1)201-#1母线-200母联开关-#2母线-213线路间隔将201-3、201、201-1、200-1、200、200-2、213-2、213开关合上， 213-D2接地刀闸合上，测试电流经过主变开关-#1母线-母联开关-#2母线-213线路间隔。通流加压路径如图2图2测量2套母差保护屏中201、200、213母差保护，测量213间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。备注：为节约后续试验工作，缩短测试时间，通流时改换测试间隔时可不必中断输出，先合上214间隔开关，然后再将213间隔一次设备恢复到初始状态。以下间隔雷同4.2)201-#1母线-200母联开关-#2母线-214线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上214-2、214、214-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-214线路间隔。通流加压路径图略测量2套母差保护屏中201、200、214母差保护，测量214间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。4.3）201-#1母线-200母联开关-#2母线-202#2主变开关间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上202-2、202、202-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-202#2主变间隔。通流加压路径图略测量2套母差保护屏中201、200、202母差保护，包括后台监控机测量值等；测量完成后将202间隔一次设备恢复到初始状态。4.4）201-#1母线-200母联开关-#2母线- 215线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上215-2、215、215-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-215线路间隔。通流加压路径图略测量2套母差保护屏中201、200、215母差保护，包括后台监控机测量值等；测量完成后将215间隔一次设备恢复到初始状态。
