变压器有载开关测试仪变压器三相空载测试接线图注：1、空载测试中，高压侧有高压，请远离！注意！2、三相空载测试中，低压端施加到额定电压，非测试端开路；负载测试中，高压端施加到额定电流，低压端可靠短路。3）单相的测量: 当需检查变压器单相故障时需用单相法测量。在主菜单界面选择“单相测量”菜单，按“确认”键进入单相选择菜单界面，如图二十一： 图二十一根据变压器的联结选择不同测试相，需注意不同联结单相折算三相公式不同，不能选错！负载星接和空载星接是指变压器测试中加压侧为星型接法，负载角接和空载角接是指变压器加压侧为角型接法。 3.1)变压器负载的单相测量①测试方法 在单相测量选择菜单，选择“负载星接”或“负载角接” ，按“确认”键进入负载的单相测量参数设置界面，同图十五。输入好参数后，按确认键进入测量界面如图二十二： 图二十二在此界面按“确认”键记录当前所测绕组的参数，按“选择”键选择加压绕组（AB、BC、CA依次循环显示）；按“打印”键打印当前结果，按“存储”键存储当前数据；按“返回”键返回上一界面。测量完一相后，调压器归零断电，改变外部到变压器的接线，然后按“选择”键选择与之相对应的加压绕组，调压器升压，升到额定电流后，按“确认”键记录数据。AB、BC、CA三相测量完成后按“←”或“→”键显示三相记录数据和折算结果。
上乘的 微机继电保护测试仪产品质量，可靠的售后服务，赢得了广大客户的一致好评。响誉全国， 微机继电保护测试仪客户遍布全国各地的各个行业，无论是服务质量、技术水平、时间保证等深得企业及个人用户的广泛信赖。天正华意电气设备(临沧市分公司)是一家朝气蓬勃的年青企业，本着务实、创新、学习的精神，愿与国内外同行竭诚合作，共谋发展！
变压器有载开关测试仪变压器有载分接开关参数测试仪一、论述测试方法及测试标准1.1长期以来在现场采用直流方法试验存在的问题长期以来，电力行业在变电站现场检测变压器有载分接开关的过度波形，一直采用直流方法进行试验，所获取的波形与分接开关制造商出厂试验波形进行比对。由于分接开关制造商出厂试验波形是对裸开关进行试验，而在变电站现场检测是在变压器有载分接开关带绕组状态下进行的试验，开关带绕组状态下电路中存在电感和电容量，使得直流试验电流通过绕组在开关切换时不能突变，造成测试出的过度波形两者差异很大，在分析波形时会出现无法判读等问题，使开关制造商与开关使用方在判断开关故障时产生很大争议。目前使用的《直流法有载开关测试仪》在开关带绕组状态下进行测试时，要求对波形要做滤波处理(仪器内设有滤波处理功能)，经过滤波处理后的开关过度波形是不真实的波形，不能真实反应出有载开关在开关动作过程中存在的缺陷。从技术方面分析，《直流法有载开关测试仪》由于受测试技术方法和技术能力的限制，在使用过程中还存在诸多不足，主要表现在以下几个方面：a) 直流测试由于其测试原理、技术能力等原因，有时测试获取的波形与制造商给出的波形差异较大，无法给出准确分析结论。诺在现场吊出分接开关，甩开绕组再进行检查、试验，必将影响新设备、大修后设备的投运。为防止分接开关事故，有些地方甚至将无法判定分接开关是否存在缺陷的变压器改做无载调压变压器运行。b) 直流试验方法仅适用于绕组中性点处并有中性点抽出的有载分接开关测试，对绕组中性点以外的其它位置(线端、中部等)处的有载分接开关以及单相变压器有载分接开关不能测试。c) 测试出的部分直流波形有异常,但无法判定分接开关动作特性是否正常，诺投入运行，不能保证分接开关的运行。d) 近年来在变压器设计上采用了很多新技术，如电抗式分接开关、真空断路器式分接开关等使用，直流测试方法已不能满足现场试验需要。

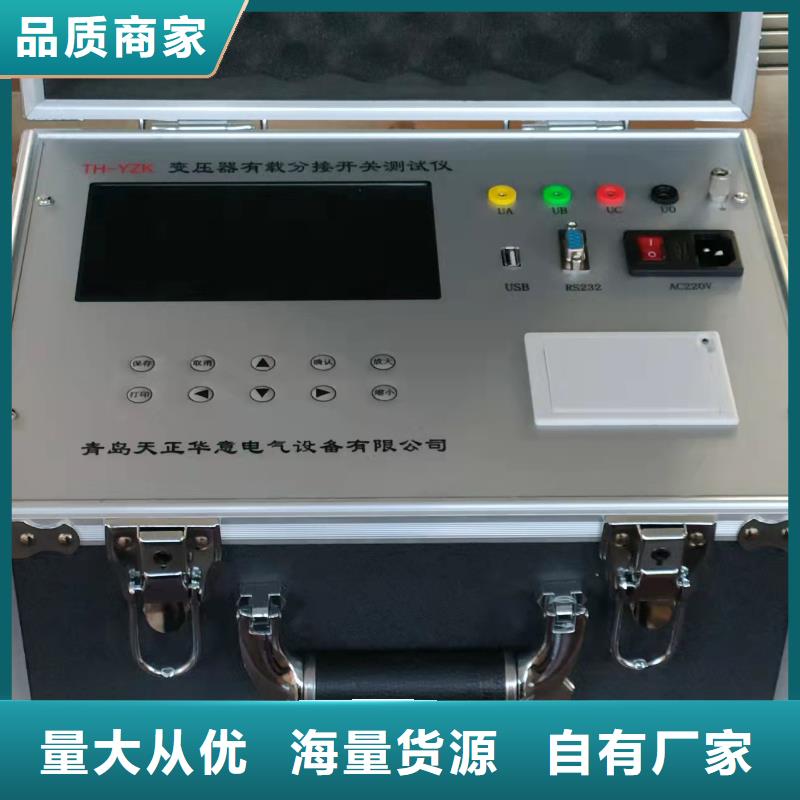

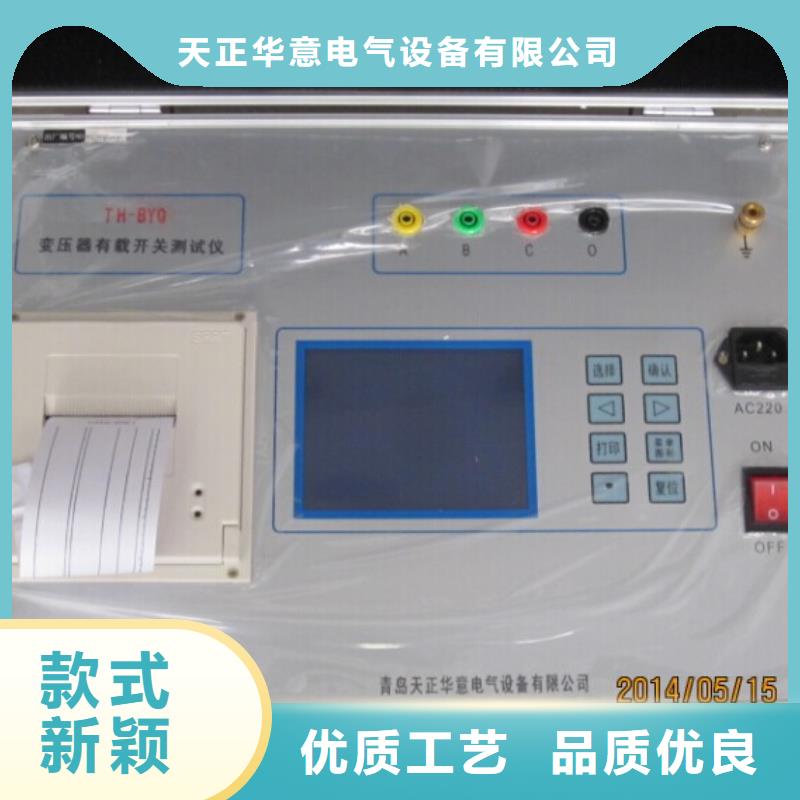

变压器有载开关测试仪仪器面板图1.接线端子：用于连接测试线（具体接线使用见后面接线方法）。2.AC 220V：电源插座,开关及保险管位置。3.接地端子：仪器接地端子。使用前，仪器的接地端子必须接好地线。4.打 印 机：热敏打印机，打印测量结果。5.液 晶 屏：800×480点阵液晶显示器，显示操作界面。用于在界面各个选项之间切换选中选项。确认键：执行当前选中选项。取消键：取消当前操作，返回前一个界面。保存键：保存测试记录。打印键：打印测试记录。放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。（4）调压侧绕组Δ型接线的变压器的接线方法：测试接线方法同图3，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时
变压器有载开关测试仪直流试验测试操作流程5.4.1测试前设置相关参数测试流程与交流测试方法相同，可参考5.3.1.5.4.2测试操作流程首先将“信息设置”中“AD配置”的“输入信号”选择为“直流输入”，如图。然后将“采样频率”修改为10K后，点击“应用”后点击“确认”。现在仪器就进入了直流测试模式。直流测试模式，测试前不用再去设置“阀值设定”，和调节仪器的内部电源。其他测试流程同交流测试模式的测试方法相同，测试流程首先按下“电源启停”按钮后，点击“测试”进入静态电阻测量界面，等待三相静态电阻趋于稳定平衡并缓冲区显示数据缓存后，点击“准备触发”即可切换有载分接开关完成测试。可参照说明书5.3.2。5.4.3直流档位选择本设备直流档位分为“0.3A”和”1.0A”两个档位，目前0.3A档的测试量程是0-40Ω,1.0A档是0-20Ω（电阻量程可根据要求定制调整）。软件操作如图所示，在“辅助选项”中，在测试前点击“直流档位”操作按钮，即可切换直流档位。
