以下是:回路电阻测试仪直流电阻测试仪极速发货的图文介绍
天正华意电气设备(澳门分公司)实施以人为本的现代化管理体制，注重提高员工的整体素质，目前拥有高工35名，中级职称人员200余人，员工1000余人，以确保生产的专业化， 微机继电保护测试仪产品的高质量.本厂承诺时刻向顾客提供精心制作材质优良的产品，以满足顾客要求。

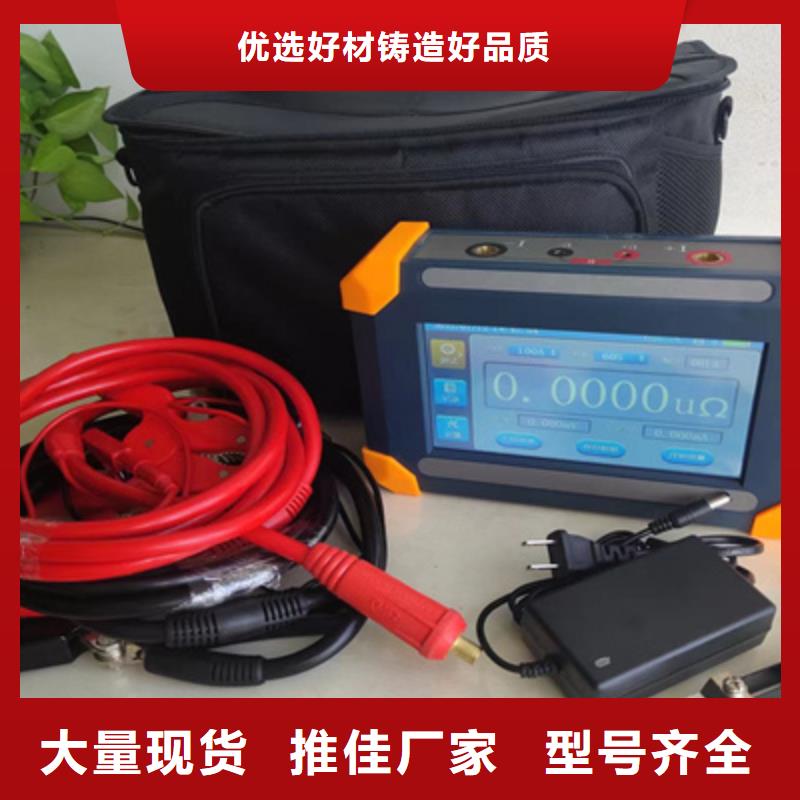

回路电阻测试仪 .功能特点内置大容量锂电池，可进行500次以上测试，测试过程简单、方便。输出电流多档可选，100A。测试时间可选，100A时长60秒。测试精度高、量程宽，可测20mΩ。效率高、发热量小，具有开路、过热等保护功能。彩色液晶显示，界面友好，易于操作，具有提示。本机可存储200组数据，具有USB接口，可用U盘将数据一键导出。也可外接蓝牙打印机。4.技术指标测量范围 100A/ 0~2mΩ、50A/ 2~10mΩ、30A/ 10~20mΩ分辨率 0.1μΩ测量准确度 ±（读数×0.5％＋2μΩ）试验电流 30/50/100A可选测量时间 1、3、5、10、20、30、40、50、60秒可选测量次数 大于500次测试线 专用测试线，电阻小于10mΩ输入电压 5V充电电压 12.6V充电电源 输入100V~240VAC，50Hz/60Hz，输出12.6V/3A充电时间 约2小时数据存储 存储200组测量数据工作环境 温度-10~50℃ 湿度≤90％主机重量 约1.7kg主机体积 280＊136＊56mm5.产品外观6.操作说明6.1接线6.1.1 C1和C2（电流输出接线柱，100A）P1和P2（电压输入插孔，输入5V）注意：（1）C1/P1（红色端子）连接回路电阻的一端，C2/P2（黑色端子）连接另一端。（2）红色测试线的粗线连接红色电流接线柱C1，细线插入红色电压孔P1。黑色测试线的粗线连接黑色电流接线柱C2，细线插入黑色电压孔P2。即：颜色相对应，粗细相对应就好。（3）必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，以降低引线电阻，并节省电池电量。（4）如果C1/P1之间或C2/P2之间接触不良，接线不良，仪器拒绝测量，并提示请检查接线。（5）在带电环境下，必须要保证试品一端已经接地！6.2 开机
回路电阻测试仪面板说明及接线图2 图２为标准单相的参考图片，请以实物为准。三相测试仪的料物面板图片完全不一样。接地柱：连接大地的连接端。电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。三相接线柱分ABC三相，区域颜色分A相黄色、B相绿色、C相红色。 触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。注意事项：有一些简短的提示语句和安装接线图。蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。六、操作步骤说明操作步骤一般为：关机接线、开机、设置、测试、保存、打印、关机拆线七个步骤。(1)首先接线在关机的状态下，请接好接地线，电源线，测试线。具体接线方式请参考帮助菜单里的“接线图集”。大电流钳要接夹牢，小电压钳要紧靠被测电阻的测量部分，两把小电压钳处于两把大电流钳的内部。图3(2)开机使用开机处于主界面,如图4：图4 主界面右上显示区： 首行显示试验时刻，试验状态：合格/超限/无效，K＝B/A或K＝C/A即为电阻之间的比较值。中间大号字体显示电阻、电压、电流。
