不要错过这部精心制作的优质全自动蓄电池充放电仪的批发商产品视频！仅仅一分钟的时间，您将能够领略到我们产品的卓越品质和出色设计，发现更多令人心动的细节。

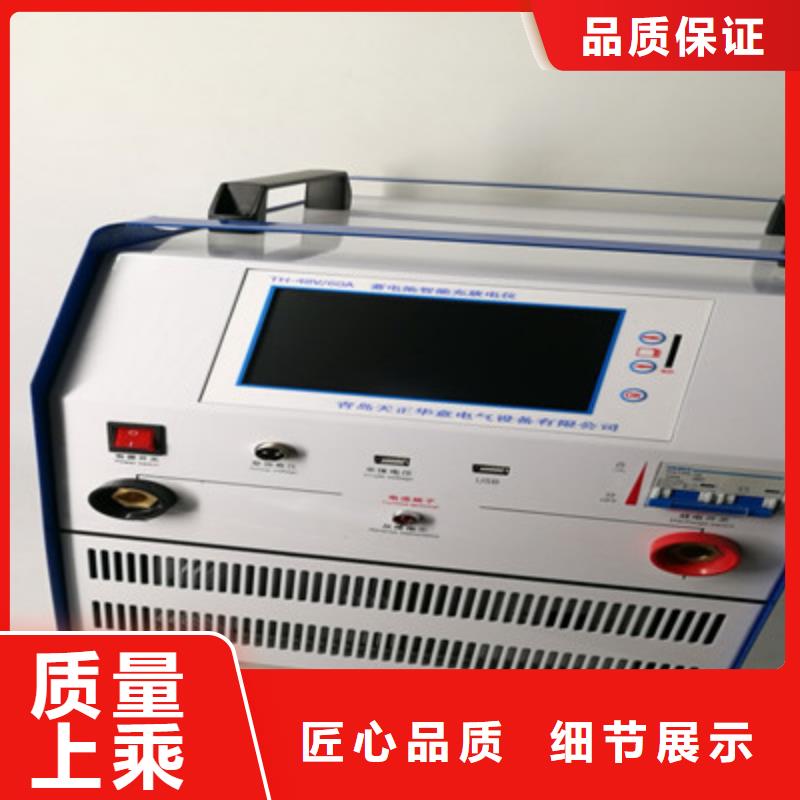

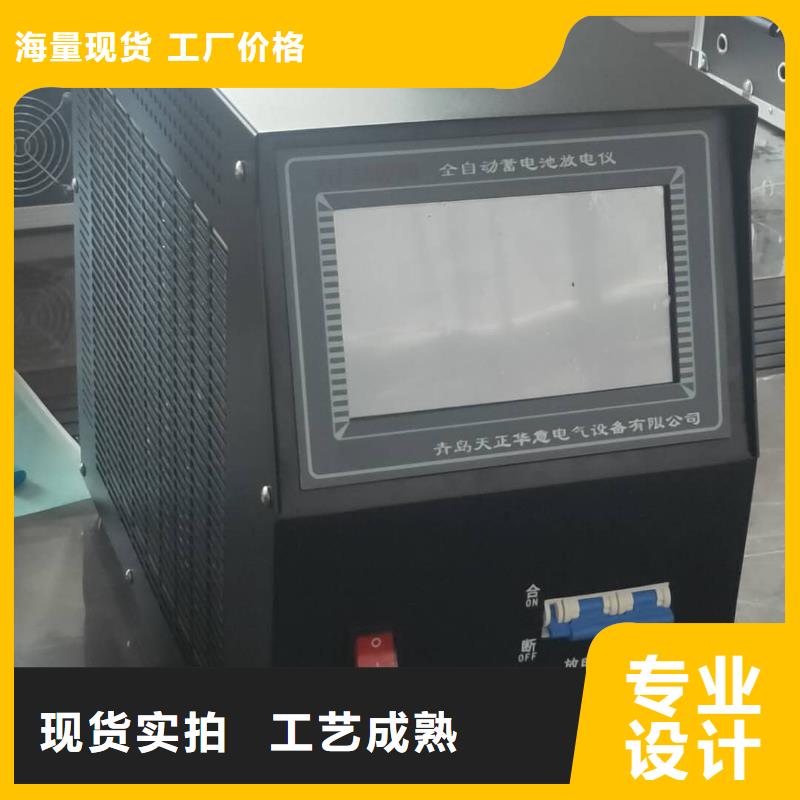

以下是:优质全自动蓄电池充放电仪的批发商的图文介绍
蓄电池充放电测试仪可设定多种门限阀值，智能判断。?放电测试功能。在电池组脱离系统后利用智能假负载进行恒流或恒功率放电，或者利用智能假负载与用户设备并接进行恒流放电。设定好放电电压、放电电流、放电时间、放电容量等阀值等参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据；放电测试过程中可对放电参数进行修改。当电池组达到终止放电电压设定值、终止放电容量设定值、终止放电时间设定值、任一单体电池电压低于终止单体电压设定值或人为进行终止操作均可停止放电测试。?7英寸超大液晶触摸屏。采用7英寸大尺寸高亮触摸屏，分辨率1024x600，可直接在屏上进行点击操作，简单明了。抗干扰能力强。?采用LORA无线单体监测模块（选配）：兼容2V/4V/6V/12V单体电压监测。每个无线监测模块可同时监测6个单体，相比每个模块监测一只单体电压方法，需要配置的模块数量只是其1/6（48V只需4个监测模块），让无线模块接线操作更加简便。?电池放电过程中，各单体电压实时检测和显示：并在主机屏幕上呈现出各单体电压柱状图的变化轨迹，支持数据表格显示，还能自动实时呈现出电压与的单体，帮助您快速分析单体变化的趋势。?放电曲线查看：可回看放电过程中电池组电压、电流曲线。?
蓄电池充放电测试仪（扩展功能，默认不开放）10.预留RS485从机接口，接受远程控制。（扩展功能，默认不开放）11.预留CAN通信接口。（扩展功能，默认不开放）12.预留USB接口，数据转存（定制功能，默认不开放）五、产品操作5.1 产品使用前注意事项1.设备的控制系统使用交流供电，工作中需要保持交流的不间断供电。2.设备工作时需保证良好通风，进风口及出风口1米范围内不可有遮挡。3.设备应在室内使用，保持设备干燥、无腐蚀、无结露、通风良好。5.2 产品接线5.2.1 接线图示: 5.2.2 设备连接：将放电电缆线的快速接头插入测试仪的快速插座对接（红正黑负），然后将放电导线另一端分别与电池组两端连接（红正黑负）。5.2.3 单体模块连接步骤：步：确定整个电池组需要使用单体模块数量。?模块数量＝整个电池组节数/一个单体模块所能监测节数，未整除的，模块数量需要加1.?举例：如电池组电池节数节，配置的单体模块所能监测6节，110/6＝18.33个，未整除，所以需要使用的模块数量＝19个。第二步：连接单体模块与电池的连线。（单体模块从1号模块开始）?单体模块与单体电池连接，请用户按照对应的电池编号进行采集连接！先采集线与电池的连接，后给模块供电。?电压采集线与电池接线顺序为：以电池组正极为接线起始端，从电池组正极开始按照“红、绿01、绿02......绿05、绿06、绿07、黑”依次接线。使用多个单体模块时，按单体模块编号，从前到后，单体模块所有采集线全部连接上，一个模块多余的采集线，不用连接，也可一起短接到电池负极（供电电源：压差±8V以上）。6节及以上电池模块接线图电池不足6节模块接线图注意：模块从电池取电，小可监测电池数据1-6节，取电线为红色线和黑色线，建议模块取电范围12-24V供电为，接线过程中不可接错和接反，否则有可能烧坏模块。?
天正华意电气设备(毕节市分公司)可定制各种型号 微机继电保护测试仪大量现货，当天即可发货，欢迎咨询。
蓄电池充放电测试仪未经本公司许可擅自拆机维修，保修自动失效。附录1：蓄电池组容量测试仪后台软件操作说明（一）后台软件功能1、USB数据的读取、显示及保存；2、测试报表生成；（二）后台软件安装及操作1、双击电池数据分析软件安装包根据提示选择安装路径自动安装。2、运行前台软件，如图2.1所示：图2.1（三）U盘数据的读取、显示与保存放电过程中，放电数据可保存在仪表内存中，放电结束后，可通过U盘将放电数据导入电脑进行分析；1、确定数据在电脑中的存放位置；2、双击“选择测试文件”弹出对话框；如图3.1所示图3.13、选择需要解析的数据“打开”， 界面上就会显示各种的放电参数曲线，如图3.2所示：图3.2（四）测试报表生成1，点击标题栏图标，如图4.1所示图4.12，点击下拉菜单“导出报表”图4.23，弹出对话框，命名文件名称及选择文件存储路径后软件自动生成word格式文件图4.3注：请确保您的电脑里装有OFFICE办公软件。附录2：铅酸蓄电池放电系数对应表放电率额定容量的百分比额定容量的电流百分比终止电压10h放电率10％1.8V9h放电率97.4％10.8％8h放电率94.4％11.4％7h放电率93％12.4％6h放电率91.7％13.3％5h放电率87.6％14.6％4h放电率80％20％3h放电率75％25％2h放电率61.1％30.55％1h放电率55％51.4％1.75V0.5h放电率45％70％1.7V附录3：常见仪器及接线故障排查方法序 号故障现象排查方式1某个模块单体电压全部为0检查确认无线模块接线方式2每个无线模块前三个单体电压为0 。
