天正华意电气设备(焦作市分公司)经营的产品有 微机继电保护测试仪，公司所所供客户遍布全国多个省市，公司立足河南焦作，在国内 微机继电保护测试仪市场业内树立了良好的口碑，同时也得到了广大新老客户的认同。 一直以来公司一直秉持“质量是生命，责任是核心”为公司宗旨，把“只有满足客户的利润，才能实现公司的利润，只有实现公司的利润，才能实现个人的利润”为公司的日常经营理念，勤奋、踏实、坚韧、宽广 为公司的企业精神，为客户提供高强度钢材的解决方案作为我们的核心目标。

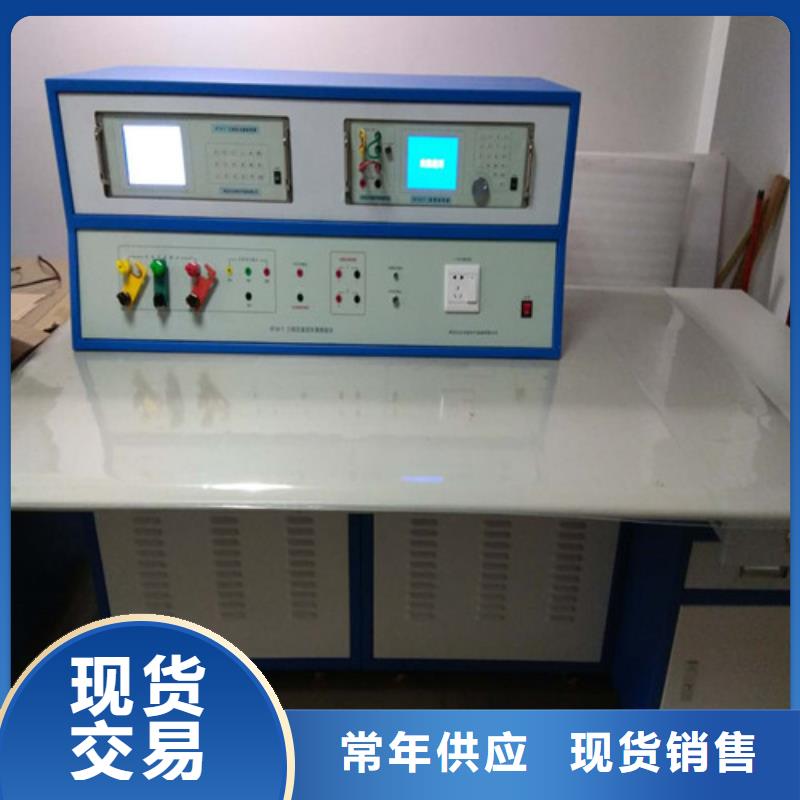

三相标准功率源 电表校验界面电表校验屏如图六所示，此屏分为四部分数据：误差统计部分、当前误差部分、输入参数部分、测试参数部分；误差统计部分：显示出误差1、误差2、误差3、误差4、误差5连续记录的近五次误差，平均误差（近五次误差的平均值），由近五次误差计算得来的标准偏差估计值；当前误差部分：显示出算定的标准脉冲（此参量为内部计算用，用户不需理解）、实测脉冲（此参量为内部计算用，用户不需理解）、当前圈数、当前误差（一次的误差值）、累计电能；输入参数部分：显示出设置的PT变比和CT变比值，当前设定的电表常数、设置圈数、电表类型、输入方式、电表编号；当误差不正常时，首先要检查输入参数部分的设置是否正确，这些参数直接影响测试结果的准确性。校验完成后，按【存储】键可将测试结果以记录的形式保存。图六、电表校验屏（5） 电表校验-走字试验界面图七、走字试验屏此屏显示出从进入此界面开始到当前时刻的累计有功电能，进入后记度器自动开始走字，当按下【确定】键后数据清零，重新开始走字，显示出当前累计的电能数值；在此功能屏下可用来进行电表的走字试验，与表记记度器对比，防止换铭牌或齿轮的窃电手段。（6）矢量分析界面－三相四线如图八所示，在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图，同一个坐标系中三相电压、三相电流六个量的矢量关系；在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，图中所示为标准阻性负载时接线全部正确情况下的向量图。
三相标准功率源 可通过按数字键 来选择升降状态；按 键进行相别循环切换；按“8”键进行有功、无功循环切换；按“9”键进入“交流档位设置”界面，可通过按数字键在“电压档位”栏中输入所需切换的电压档位值，确定后按“OK”键进行档位切换。也可直接按屏幕下方的装置固定电压档位键，进行档位切换；按“0”键进行“三相三线”、“三相四线”循环切换接线方式的状态。所切换的状态在“输出设置”的各项显示栏中显示。 可按“·”键旁的空白键（100％快捷键），直接调节当前相别、档位的100％电压幅值。 可通过按“1～5”（步进量）键配合“6”（升降切换）、“7”（相别切换）键以“步进方式”或用“7”键配合“送数”键以“送数方式”（具体操作见5. 3. 1. 2送数操作）设置各相电压幅值。 ⑵ “交流电流输出设置”与“交流电压输出设置”界面中操作一样。 ⑶ 在“交流因数输出设置”界面中： 按数字键“1～5”是分别步进调节升或降，所设定相别（相别栏显示“ABC”时，为三相总的功率因数调节）的功率因数0.1～0.0001幅值。 按数字键“6”（升降切换）来选择升降状态；按“7”键进行相别循环切换；按“8”键进行有功无功循环切换；按“0”键将所设定相别的功率因数，由“L”状态直接切换到“C”状态或由“C”状态直接切换到“L”状态，而因数值不变。所切换的状态在“输出设置”的各项显示栏中显示。 可通过按“（步进量）键配合“6”（升降切换）、“7”（相别切换）键“步进方式”或用“7”键配合“送数方式”设置单相、三相的功率因数幅值。 若按“9”键将各相因数显示切换成角度显示后，可通过按“（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”设置单相、三相的角度。 ⑷ 在“交流谐波输出设置”界面中，可通过 键配合数字键设置各次谐波的幅值、角度值。具体操作见 谐波设置操作。
三相标准功率源 液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。(1)开机界面图三、主菜单当开机后显示图三所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面如图四所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、电表常数、设定圈数、接线方式、输入方式、电流输入、设置日期、设置时间、电表编号。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。图四、参数设置屏CT变比 — 分两种情况；当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；当进行低压计量表计直接从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。电表常数 — 指被测表的标准电能脉冲常数，输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。设定圈数 — 指校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。
