不要犹豫，点击播放我们的多功能仪表校验仪诚信企业产品视频，让每一帧画面都为您揭示产品的独特之处，带给您前所未有的惊喜。
以下是:多功能仪表校验仪诚信企业的图文介绍

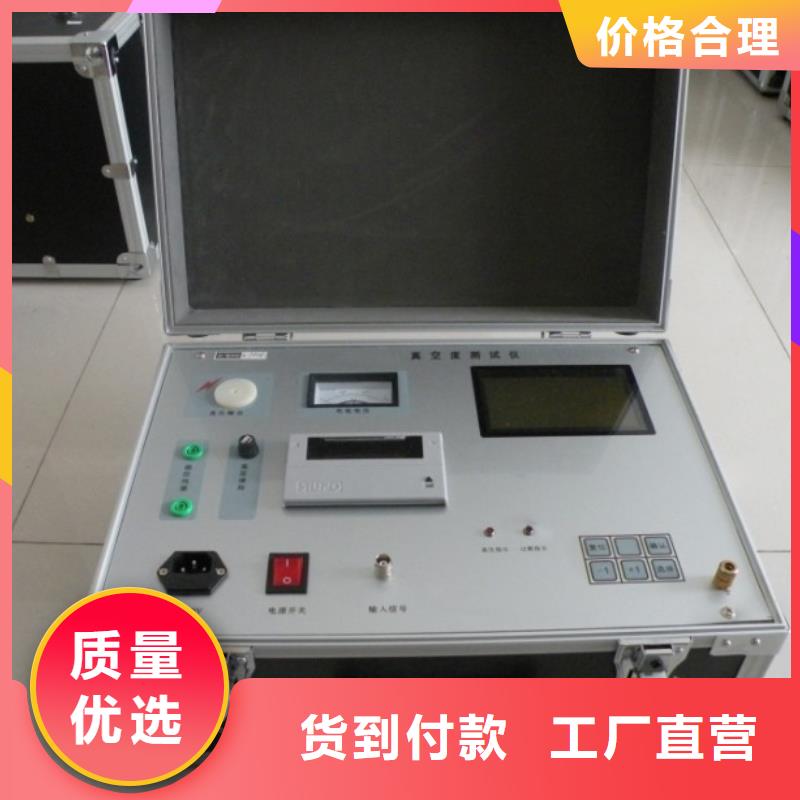

真空度开关测试仪 真空断路器应配用规定型号的真空灭孤室。配用的直空灭孤室型号在产品技术条件中规定。真空灭孤室上应有性的出厂编号 用以装配真空断路的真空灭孤室内的气体压力应低于1.33×10-3Pa 真空断路的允许贮存期不短于15年。（以下内容从略。）附录B：中华人民共和国行业标准10～35KV户内高压真空断路器 DL 403－91订货技术条件1 范围范围1.1 适用范围本订货技术条件适用于额定电压为10～35KV，频率为50Hz的三相和单相户内高压真空断路器（以下简称真空断路器）及其配用的真空开关管（简称开关管，又称灭孤室）。该产品主要用于交流配电系统变电站内的保护和控制，以及工矿企业变电站、电气列车等频繁操作的场所。1.2 引用的标准真空断路器除满足GB1984《交流高压断路器》、DL402《交流高压断路器订化技术条件》外，还应符合本技术条件的规定。其基本试验要求和方法尚应满足下列标准的规定：GB3309《高压开关设备常温下的机械试验》；GB311.1《高压输变电设备的绝缘配合》；GB11022《高压开关设备通用技术条件》；GB763《交流高压电器在长期工作时的发热》；GB2421～2424《电工电子产品基本环境试验规程》；GB2706《交流高压电器动、热稳定试验方法》；1.3 使用环境条件（以下内容从略）。2 额定参数（中间内容从略）。中华人民共和国能源部 1991－03－06批准 实施2 真空开关管（即灭孤室）的有效期15～20年。在允许期之末，真空开关管的真空度不得大于6有效期包括储存期和使用年限，此时间从真空断路器出厂（真空断路器制造厂）之日算起。额定参数配合（以下内容从略。3结构和技术要求（以下内容从略）。4试验项目、试验方法与检验规则（中间内容从略）储存期的检查在规定的使用有效期内，开关管内的真空度不得高于6.6×10-2Pa。。检查储存期的方法是：将开关管置于磁控真空计中，记下测得的真空度值Pn，静置tnd后，复测其真空度值Pn＋1由下式计算储存期T（a）tn值根据需要确定，但不得少于7d。注：使用本式计算储存期应注意排除吸附作用和无件排所作用对真空度的影响。5出厂检验（以下内容从略）。6标志、包装、运输和保管（以下内容从略）。单位名称：青岛天正华意电气设备有限公司税
真空度开关测试仪、将被测的真空管按图4与仪器接线。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4 测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型80＜灭弧室直径≤100mm 2号管型100mm＜灭弧室直径≤110mm 3号管型110mm＜灭弧室直径 4号管型注意：一般情况下玻璃管的壁厚为5mm,陶瓷管的厚度为10mm。先测量出真空管的周长L，然后算出真空管的直径(L/3.14)，再用直径减去2倍真空管的壁厚即为灭弧室直径。5．真空度测量。 在进行测量前必须先进行管型设置（参见第四步）。按确认键返回界面,选择“测量”按确认键,进行真空度测量，仪器的显示如界面：界面④其中××表示充电所需要的时间。
天正华意电气设备(黄冈市分公司) 微机继电保护测试仪产品自推出市场以来，其可靠的性能、人性化的设计、合理的价格、完善的售后服务为公司树立企业形象、开展业务奠定了良好的市场基础。吸引了众多客户青睐的目光， 微机继电保护测试仪得到了广大客户的一致认可。
真空度开关测试仪使用方法?（1）连线：将面板上的磁控电流输出端通过导线与磁控线圈相连，使灭弧室触头至于分状态（线圈套于灭弧室外），将高压线和信号输入线分别接灭弧室的动端与静端。注意，高压线应悬空（如图所示）。 注意：使用前仪器必须良好接地！ 线圈与高压输出端应留有足够距离。检查连线正确后便可开机。（2）开机：将仪器的电源开启后，显示屏显示菜单如下图：（3）管型选择：测量时，首先选择管型，仪器内已存入多种管型，具体参数见附录表格。按[选择键]，使[←]指向选择测试管型，按[确认键]，用［＋键］或［－键］调整管型参数，当显示器显示管型与所需测量的管型代号一致时便可，按[确认键]，返回主菜单。若说明书中没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型代替. 如果没有可代用的参数，则可按[选择键]使[←]指向“A”，这样可直接给出电离电流，一般来说。电离电流（A）较真空度（Pa）小2个数量级。（4）检验仪器功能该功能厂家用于调试仪器，用户可以不关心。（5）测量按[选择键]使[←]至测试真空管“Pa”，按[确认键]仪器处于测量状态。并自动完成所有的测量、计算、显示等全过程。仪器内计算机执行测量步骤如下：启动高压→测漏电电流→自动关闭高压，接通充电开关→电压到规定值→重新启动高压，同时启动磁控电流，测量漏电电流＋电离漏电电流→扣除漏电电流→电流转变成真空度值→显示、打印。若测量电离电流，则显示电流值。
