想要更直观地了解微型断路器寿命测试台产品吗？？产品视频，带你走进产品世界
以下是:微型断路器寿命测试台的图文介绍
电器综合试验台通用电机智能试验台使用说明书 一、概述本型电机试验台适用于煤矿电修车间电机检修过程和出厂试验之需。完成检修过程中定子线圈直流电阻，绝缘电阻，匝间绝缘性能以及绕组对电机壳体的工频耐用试验，电机正常运转后的出厂电参数测试，包括输入电流，电压，有功功率，功率因数及频率测试，所有试验项目由计算机控制，自动按程序一次性完成测试，并同步采集数据，生成试验报告。二、技术参数1、工作电压，：单相220V2、试验主回路电压：380V/660V/1140V＊200A3、主回路电流互感器变比：200A/5A,0.2级4、主回路电压互感器比例：1140V/114V,0.2级5、电参数测试：电压：（5～6000）±（量程×0.15％＋读数×0.15％）电流：（0.025～40）±（量程×0.15％＋读数×0.15％）功率：（U＊I量程）±（量程×0.15％＋读数×0.15％）功率因数（0.1～1.0）精度2个字功耗：15W6、匝间绝缘测试：脉冲峰值电压：0～5000V（100V步进）脉冲电容：0.01uF波前时间：0.1Μs测试精度：＜5％功耗：50W7、直流电阻测试：0～20Ω，0~2000Ω，精度0.2级8、绝缘电阻测试：0～2000MΩ，精度0.5级9、工频耐压：泄漏电流：0～100mA，输出电压:0～5KV测试精度：0.5级三、试验数据标准JB/T7565.1-2004矿用防爆型三相异步电动机通用技术条件

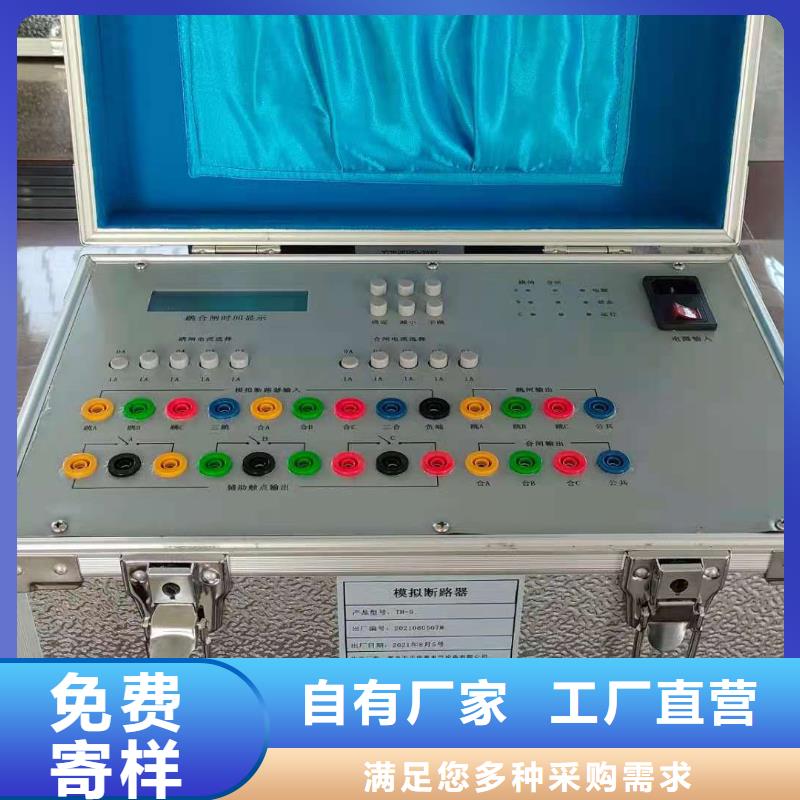

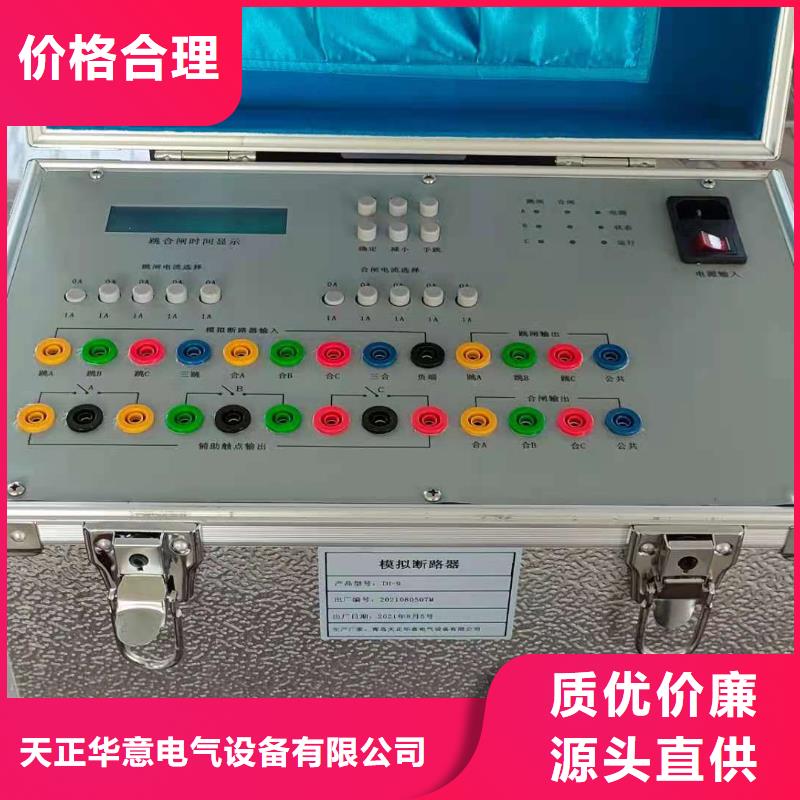

电器综合试验台首先非常感谢您选择青岛天正华意电气设备有限公司的产品！我们将为您所购买的TH-II高压断路器磨合测试仪提供以下服务：○ 两年免费质保。注：人为损坏酌情处理。○ 本产品享受终生维修。○ 电话技术支持。 ▲ 在使用本产品之前请您核对您的产品装箱清单：1、TH-II高压断路器磨合测试仪主机 一台2、电源线 一根3、测试线（一端已焊接好） 一套4、说明书、保修卡、合格证 一套▲ 在您使用本产品之前请您详细阅读说明书以及以下注意事项：1、连接好所有测试线后，检查没有问题再开电源。2、合分闸输出端不能短路。3、合分闸输出端不能串接电源。4、仪器内置可调电源为直流，当试品为交流时可使用外接电源，运行中请勿接通或断开外接电源。5、开关状态输入和辅助触点输入必须接空接点，不能外加电源。6、合分闸输出不能超过10A电流。当开关分合闸线圈电流大于10A时，必须外接辅助继电器或接触器。
电器综合试验台备注：测试台在使用过程中如有疑问，请用户及时和我们取得联系，我们将竭诚为您服务。单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话： 、继电器测试软件使用说明：1.在电脑桌面上找到继电器测试程序，用鼠标双击，输入密码即可进入测试界面。（密码默认为000000）2.选择要测试的继电器型号，在界面的左下角点击进入即可。选好之后点击“确定”，就可以进入测试界面。3.当选择好测试型号后，程序默认的是先测试“电气特性”，只需点击界面上的“自动测试”即可开始测试，如果需要测试“机械特性”，只需要在测试界面的下面找到“机械特性”，用鼠标进行点击即可进入“机械特性”的测试界面，进入界面后如需测试，只需点击界面上的“自动测试”即可开始测试。
“追求品质，不忘初心”是天正华意电气设备(大理市分公司)一贯坚持的产品理念。目前，天正华意电气设备(大理市分公司)达成长期战略合作的原料供应工厂，不仅能够保障原材料的供应，更能从源头上确保用料的。从原料进库到产品出厂，各个环节，各个部门都有规范的管理和专人负责，天正华意电气设备(大理市分公司)生产的所有 微机继电保护测试仪产品均采用环保材料， 微机继电保护测试仪制作工艺均符合欧美标准，关注消费者关注的，我们一直在努力！
电器综合试验台、测试项目：释放值、工作值、反向工作值、定位转极值、反位转极值、缓放时间、缓吸时间、接点齐度、接点电阻、线圈电阻、绝缘电阻、反向不工作值、临界定位及反位不转极值、脉冲宽度、脉冲间隔、转换时间、回路电压、线圈压降等。（三）、测试标准：符合国标 GB6902-86五、测试精度：1.线圈电阻 ±0.5％±2d2.直流电压，电流 ±0.5％±2d3.交流电压，电流 ±0.5％±2d4.时间测试 0.001秒±1d5.绝缘电阻 ±10％±3d6.接点电阻 ±1％±3d7.接点齐度 0.001秒±1d以上数据使用采用PLC采样，一次全部读数，精度高。六、设备特点：1.箱体结构比过去设计更加小巧和人性化，使操作人员长时间工作不易疲劳和患职业病。2.测试台采用专业的配线板配线，使测试台配线一致性好，质量可靠，维修调试方便，从而限度地了人为因素造成的隐性故障和潜在的质量问题。3.全部数字式仪表，无需换算，显示直观，读数方便。4.测试台采用一个测试盒，一个继电器插座（一个备用），使用人员更加方便。
