有现货的断路器机械特性监测系统供货商产品的真实面貌，远比文字描述来得丰富和生动。点击观看我们的视频，让产品自己为您讲述它的故事。
以下是:有现货的断路器机械特性监测系统供货商的图文介绍
在公司发展壮大的8年里，天正华意电气设备有限公司(泉州分公司)始终为客户提供好的产品和技术支持、健全的售后服务，我公司主要经营 微机继电保护测试仪。我们有好的 微机继电保护测试仪产品和专业的销售和技术团队，目前团队人数有30人，如果您对我公司的产品服务有兴趣，期待您在线留言或者来电咨询.

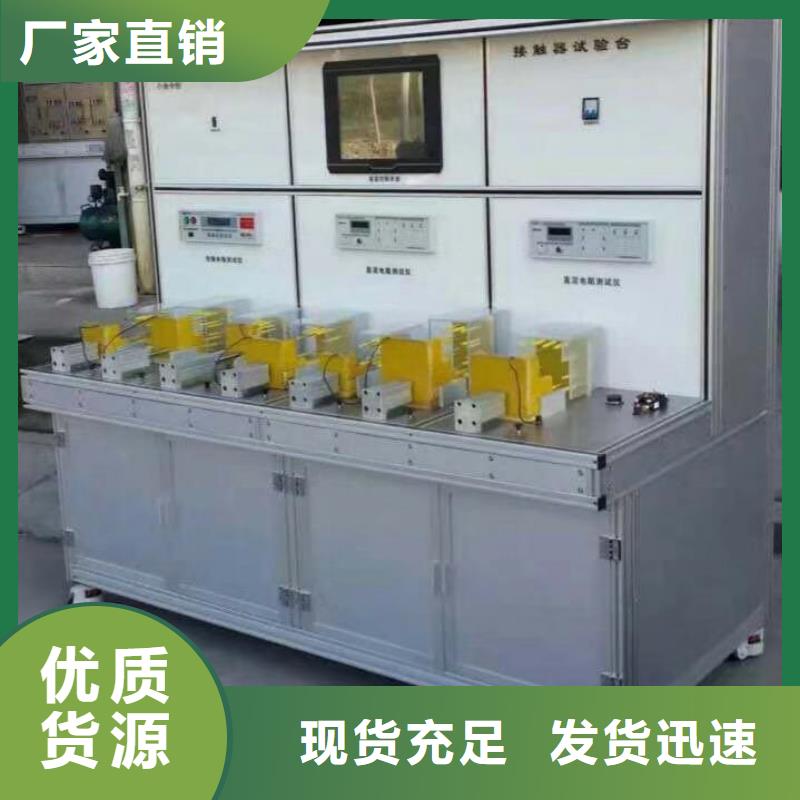

电器综合试验台试验台型号：TH-III型 ? 输入电源电压 3AC380/50HZ输入电源容量 15kVA电压输出范围 AC 0～400V； DC 0～120V电流输出范围 AC 0～1000A；DC 0～1000A时间测量范围 0.05S～999.9S(手动) ? 参考外形尺寸 2000×712×1350（长宽高）mm 一．技术标准1.《TB/T 2557-2006《铁路客车电气综合柜》中元器件的检测要求以及适用的版本的标准、行业标准、铁路总公司（原铁道部）技术规范。如标准出现矛盾则按标准执行或按双方商定的标准。三、技术要求1.电源：单相380V±10％，50Hz2.环境温度：-10 ~ 45℃ 3.环境湿度：≤90％4.测试精度：1％5.本试验台能实现的功能: 测试电器元件直流空开、直流接触器性能测试；交流电压传感器线性度测试；直流电压传感器线性度测试；比流器线性度测试；在线绝缘检测装置线性度及保护输出动作测试；直流电源模块：空载、负载试验；直流电源模块：充电模块：空载、负载试验；触摸屏、PLC及扩展模块综合性能测试。
电器综合试验台、测试项目：释放值、工作值、反向工作值、定位转极值、反位转极值、缓放时间、缓吸时间、接点齐度、接点电阻、线圈电阻、绝缘电阻、反向不工作值、临界定位及反位不转极值、转换时间等。（三）、测试标准：符合国标 GB6902-86五、测试精度：1.线圈电阻 0Ω~20KΩ ±0.5％±2d2.交直流电压 0~500V ±0.5％±2d3.交直流电流 0~ 10A ±0.5％±2d4.时间测试 0.001秒±1d5.绝缘电阻 0~200MΩ ±10％±3d6.接点电阻 0~200mΩ~20KΩ ±1％±3d 7.接点齐度 0.001S ±1％以上数据使用采用PLC采样，一次全部读数，精度高。六、设备特点：1.箱体结构比过去设计更加小巧和人性化，使操作人员长时间工作不易疲劳和患职业病。2.测试台采用专业的配线板配线，使测试台配线一致性好，质量可靠，维修调试方便，从而限度地了人为因素造成的隐性故障和潜在的质量问题。3.全部数字式仪表，无需换算，显示直观，读数方便。4.测试台采用一个测试盒，一个继电器插座（一个备用），使用人员更加方便。
电器综合试验台当继电器达到释放状态，系统记录释放电压。试验过程中，若达到设定电压，继电器未动作，系统会进行提示。若吸合后，继电器在降压过程中未释放，系统会进行提示。8.普通继电器可以测试每对触点的时间，右键双击开始测试按钮即可出现测试面板，点击开始按钮即可进行测试。测试完成后可以点击创建报表查看测试结果，此项为单独测试项，退出后结果不予保留。7、微型断路器1.参照手动测试时步骤接好测试线。2.将面板档位打到自动测试档3.在软件上选择微型断路器型号。4.根据被测件型号设置好对应参数。5.首先点击“线圈电阻”按钮测试线圈电阻。6.然后点击“脱扣测试”，进行脱扣测试项。测试开始时，电流会迅速给到脱扣电流，并开始记时，当断路器断开时记时结束，系统记录下当前时间为脱扣时间，若脱扣时间小于保护时间，则说明测试合格。6.3、创建报表首先，在测试结束后，点击“创建报表”按钮，此时报表打开，新的报表操作对话框出现如图6-3-1所示。图 6-3-1点击“保存报表”按钮，所有的数据将会被保存。点击“打印报表”按钮，系统将打印当前EXCEL文档。点击“退出”按钮，系统不对报表做任何修改和保存，直接返回测试界面。6.4、查看报表点击“查看报表”按钮，系统将会弹出新的查看报表对话框，用来查看之前测试过的报表，在此界面下，用户可对之前生成报表进行查看、删除、传输等操作。如图6-4-1所示。图 6-4-1在左侧报告列表中选定一个报表，点击“查看报表”按钮，即可查看该报表。此时，可以对其进行打印操作。点击“U盘传输”按钮，即可将选定报表传输至，当前插入U盘。点击“删除报表”按钮，即可将选定报表进行删除操作。此功能需要密码才能删除。
电器综合试验台通用电机智能试验台使用说明书 一、概述本型电机试验台适用于煤矿电修车间电机检修过程和出厂试验之需。完成检修过程中定子线圈直流电阻，绝缘电阻，匝间绝缘性能以及绕组对电机壳体的工频耐用试验，电机正常运转后的出厂电参数测试，包括输入电流，电压，有功功率，功率因数及频率测试，所有试验项目由计算机控制，自动按程序一次性完成测试，并同步采集数据，生成试验报告。二、技术参数1、工作电压，：单相220V2、试验主回路电压：380V/660V/1140V＊200A3、主回路电流互感器变比：200A/5A,0.2级4、主回路电压互感器比例：1140V/114V,0.2级5、电参数测试：电压：（5～6000）±（量程×0.15％＋读数×0.15％）电流：（0.025～40）±（量程×0.15％＋读数×0.15％）功率：（U＊I量程）±（量程×0.15％＋读数×0.15％）功率因数（0.1～1.0）精度2个字功耗：15W6、匝间绝缘测试：脉冲峰值电压：0～5000V（100V步进）脉冲电容：0.01uF波前时间：0.1Μs测试精度：＜5％功耗：50W7、直流电阻测试：0～20Ω，0~2000Ω，精度0.2级8、绝缘电阻测试：0～2000MΩ，精度0.5级9、工频耐压：泄漏电流：0～100mA，输出电压:0～5KV测试精度：0.5级三、试验数据标准JB/T7565.1-2004矿用防爆型三相异步电动机通用技术条件
