真空度开关测试仪真空开关真空度测试仪一、序言由“全国高压开关设备标准化技术委员会”制定的JB8738—1998《3.6—40.5KV交流高压开关用真空灭弧室》中规定“内部气体压力测量及允许储存期检查”是生产和使用高压开关设备真空灭弧室的单位的试验必做项目，并规定灭弧室的允许储存期为20年。真空灭弧室内部气体压力应低于6.6×10-2Pa。真空灭弧室允许储存期的检查方法：用脉冲磁真空度测试仪测量真空灭弧的内部气体压力，记下测量值P1(Pa)。静置一段时间t(d)后，再用该仪器测量其内部气体压力，记下测量值P2（Pa）。静置时间t不小于7d。由下公式计算允许储存期T（年）THKD-Ⅳ型真空开关真空度测试仪是我公司在 THKD-Ⅲ型的基础上根据现场用户的反映改进的一代产品。它具有测试精度更高，稳定性更好，智能化程度更高的特点。真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2----10-1 Pa时，虽然击穿电压没有降低，但灭弧室已不合格。THKD-IV型真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10-5Pa。本仪器突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。

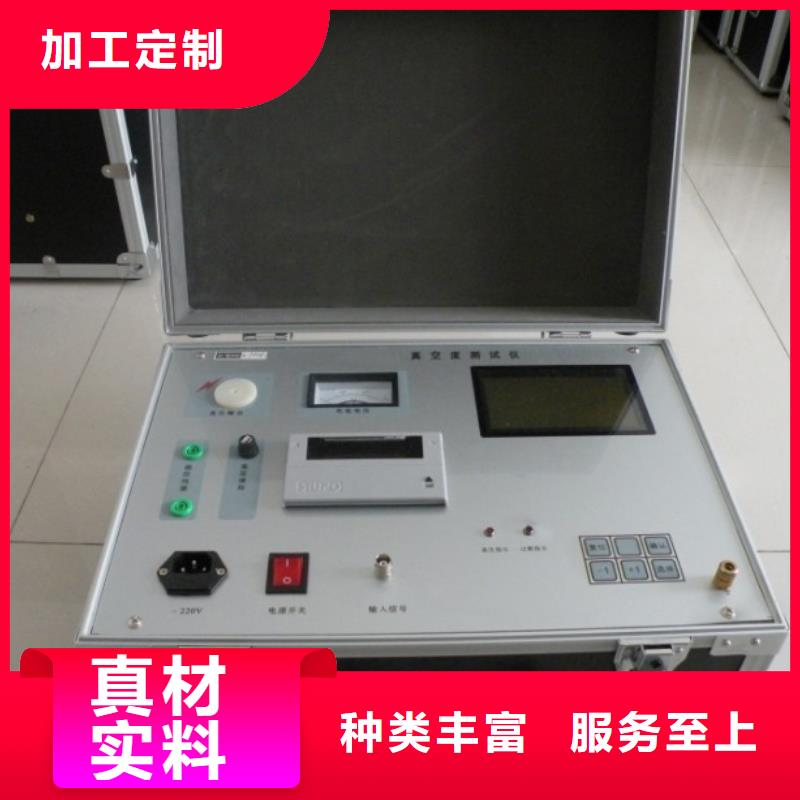

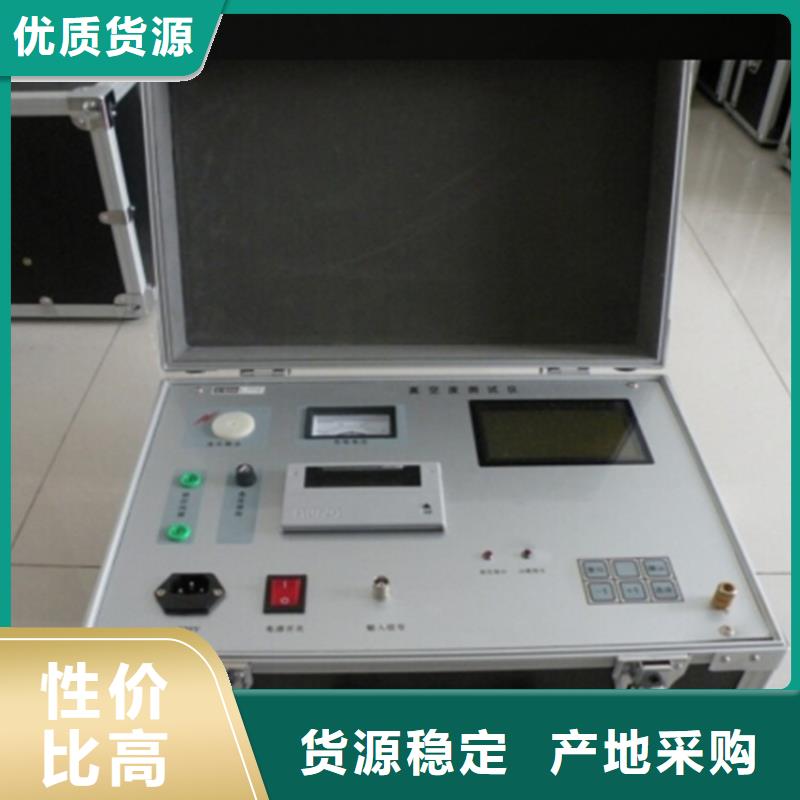

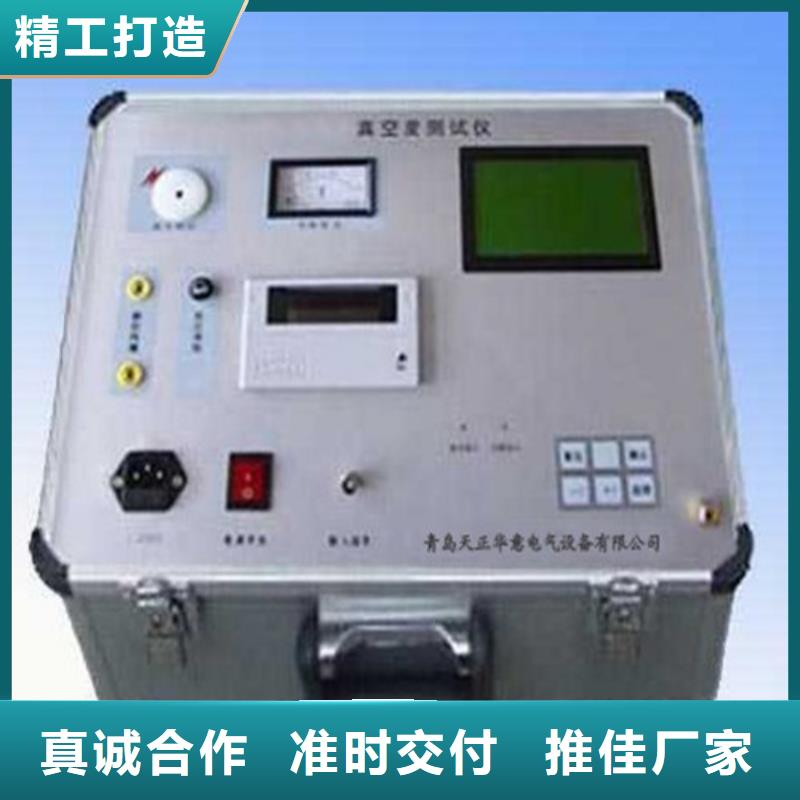

真空度开关测试仪当测知离子电流后，就可以通过查询该管型的离子电流－真空度曲线而获得该管型的真空度。测试电路示意图如图１所示。H. V AC220V 励磁 励磁线圈 灭 弧室 L.YRf图1 灭弧室真空度磁控度放电法测试电路在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要重新调整机械参数，工作量很大且需专业人士。使用新型磁线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。同时采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。四、操作使用方法1、仪器面板及连线说明：仪器面板如图2所示，检漏键用于对真空管真空度进行初步的判断,测量键用于施加高压及强电磁场对真空管真空度进行定量测试。在仪器侧面有一个高压输出端子，可用高压线连到真空管的一个触头上。离子电流输入端连接到真空管的另一个触头上。磁场电压两输出端应接到励磁线圈的两个接线端子上。接地端用于仪器外壳的保护接地。管型输入拔码开关用于输入灭弧室的管型，灭弧室的管型由灭弧室外直决定，带外罩的以外罩直径为准。2、管型选择：陶瓷、玻璃灭弧室 管径小于80mm为00号管型管径大于80mm小于100mm为02号管型管径大于100mm小于110mm为04号管型管径大于110mm为06号管型室内环氧树脂全封闭式灭弧室、6000V及以下灭弧室选定01号管型3、进行检漏：测试真空度前应进行检漏。
天正华意电气设备(广东省分公司)是专业从事 微机继电保护测试仪生产的企业。我公司各种设备齐全，技术力量雄厚，产品主要有： 微机继电保护测试仪系列等。我厂具有研发高新精产品和批量生产的优越条件及强大优势，能满足用户的各种需求。公司自创建以来，本着诚实信用原则，与多家客户建立了长期的合作关系，现在我公司正进一步加强员工技术培训，提高的技术水平，把高科技注入产品，争取产品更优质，更实惠。 我厂已有开发研制各类 微机继电保护测试仪的多年专业历史，经验丰富，具有研发高新精产品和批量生产的优越条件及强大优势，能满足用户的各种需求。公司有丰富的制造经验和雄厚的技术力量，检测手段完善、品种规格齐全、质量稳定可靠。公司自创建以来，产品销售至全国各地，深受新老客户的青眯。总经理携全体员工热忱欢迎国内外客户的到来，真诚合作、共图发展！
真空度开关测试仪检漏时应注意真空管外是否擦拭干净并烘干。若真空管已严重泄露，可不必进行真空度定量测试，若检漏合格，则再进行定量测试。4、进行测试：按测试键后，测试仪首先显示电场电压与磁场电压并进行自动充电过程。当两电压达到一定值后，测试仪自动将电场电压和磁场电压加到真空管及励磁线圈上，同时自动启动测试分析程序，显示被测真空管的测试结果并自动对仪器内部电容进行放电。（显示结果：3.26E-4Pa即为3.26×10－4 Pa帕斯卡）本仪器的小测量值为1.06×10-5Pa，如果被测真空管真空度优于此值，显示结果仍为1.06×10-5Pa。对真空断路器而言，说明真空泡真空度完好，记录测试结果时可记为＜10-5 Pa。如真空度大于6.6×10-2Pa，则该真空泡不合格。在多次对同一真空管进行测试时，相邻两次的测量时间间隔不要少于10分钟。同时关闭仪器电源，将离子电流线夹与高压输出端线夹短接，残存高电压，然后进行下次测试。否则，由于管内被电离的空气来不及恢复到正常状态从而导致测试结果失真。5、消弧放电：按检漏键进行检漏，将磁场电压降低，动作完成后按复位键，然后关机。将高压输出端大夹子对地放电，或用放电棒轻碰高压夹所夹真空管端，或将离子电流夹与高压端线夹短接，残余高电压及试验过程中所产生的静电。五、详细实验步骤1、确保真空断路器与外界绝缘,实验时不产生泄露与反向充电。
