文字的描绘可能无法完全捕捉【接地电阻测试仪】交直流标准源实体诚信厂家产品的精髓，观看视频，让产品自己向您诉说它的故事。
以下是:【接地电阻测试仪】交直流标准源实体诚信厂家的图文介绍

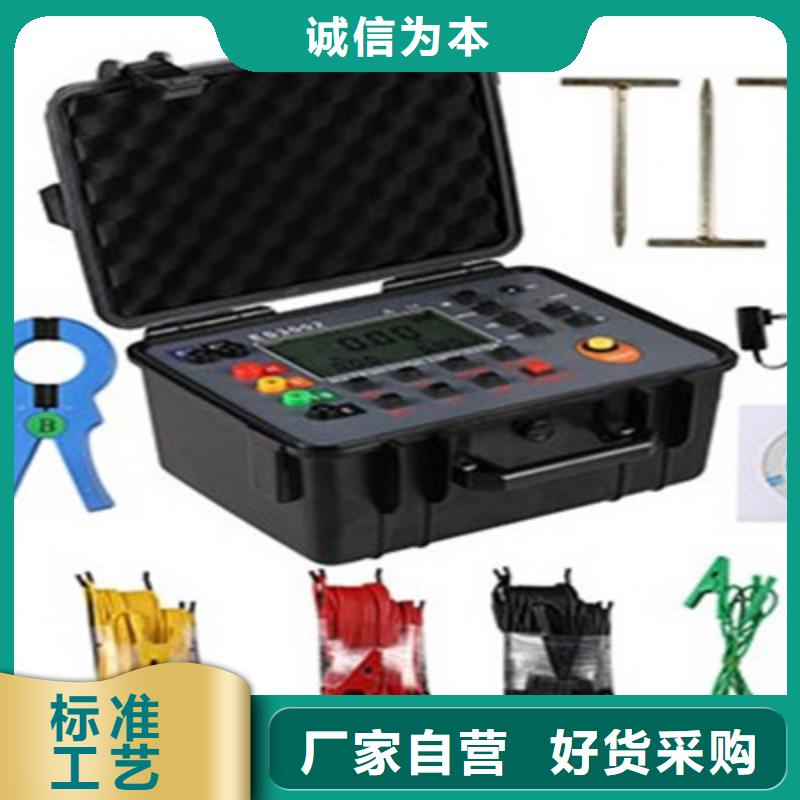

接地电阻测试仪数字式接地电阻测试仪是按新的防雷接地电阻检测标准而设计制造的，短路测试电流达20mA，精密3线法或简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性强。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、接地电压测量。仪器由主机、测试线、辅助接地棒、数据软件、通讯线等组成。主机采用一体化工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、重量轻、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，确保各种环境测试的高精度、高稳定性和高可靠性。主机超大LCD显示，具有背光、棒图指示，一目了然，能存储100组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。二．技术规格功 能接地电阻、接地电压、低值电阻测量电 源DC 11.1V 大容量可充锂电池，充满电连续使用约20小时背 光可控白屏背光，适合昏暗场所使用测量方式精密三线法、简易二线法测量接地电阻测量方法接地电阻测量：额定电流变极法，测量电流20mA MAX对地电压：平均值整流(P-E接口间)量 程接地电阻： 0.00Ω～3000Ω接地电压： AC 0～600V（50Hz/60Hz）分 辨 率0.01Ω； 1V 精 度接地电阻：±2％rdg±5dgt注：1. 辅助接地电阻100Ω±5％，对地电压＜5V 2. 干扰电压5V时的附加误差≤±5％rdg±5dgt接地电压：±2％rdg±3dgt（50Hz/60Hz）测试电压波形正弦波测试频率820Hz测试电流0.00Ω~30.00Ω档： AC 20mA max30.0Ω~300.0Ω档： AC10mAmax300Ω~3000Ω档： AC 5mA max开路测试电压AC 40V max显示模式超大LCD显示测量指示测LE闪烁指示，LCD倒计数显示LCD尺寸128mm×75mmLCD显示域124mm×67mm产品尺寸主机尺寸：320mm×270mm×145mm外包装尺寸：400 mm×245mm×335mm测 试 线3条：红色15m，黄色10m，色5m各1条简易测试线2条：红色1.6m，黑色1.6m各1条辅助接地棒2根：φ10mm×150mm测量时间对地电压：约2次/秒；接地电阻：约3秒/次测量次数5000次以上(短路测试，测1次，停30秒再测)线路电压AC 600V以下测量通讯接口具有RS232接口，存储数据可以通过数据软件上传电脑，保存打印通 讯 线USB转RS232通讯线1条
接地电阻测试仪电阻测量原理XRD系列钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。见下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。R＝E/I2． 电流测量原理C＋型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。见下图。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。其中：n为副边与原边线圈的变比系数。八．接地电阻测量方法1．多点接地系统对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。见下图。当用钳表测量时，其等效电路如下：其中：R1为预测的接地电阻。R0为所有其它杆塔的接地电阻并联后的等效电阻。虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0＝0。这样，我们所测的电阻就应该是R1了。多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。2．有限点接地系统这种情况也较普遍。例如有些杆塔是5个杆塔通过架空地线彼此相连；再如某些建筑物的接地也不是一个独立的接地网，而是几个接地体通过导线彼此连接。在这种情况下，如果将上图中的R0视为0则会对测量结果带来较大误差。出于与上述同样的理由，我们忽略互电阻的影响，将接地电阻的并联后的等效电阻按通常意义上的计算方法计算。这样，对于N个（N较小，但大于2）接地体的接地系统，就可以列出N个方程：其中：R1、R2、…….RN是我们要求得的N个接地体的接地电阻。R1T、R2T、……RNT分别是用钳表在各接地支路所测得的电阻。这是一个有N个未知数，N个方程的非线性方程组。它是有确定解的，但是人工解它是十分困难的，当N较大时甚至是不可能的。
天正华意电气设备(常州市分公司)于2017年正式注册成立，注册资本300万元。位于江苏常州经济区，是一家设计、生产、销售 微机继电保护测试仪为一体的制造型企业。公司现有专业的设计及生产团队，完善的制作工艺，大幅提高了 微机继电保护测试仪产品的生产效率和质量。我们致力于以专业的制作和完善的质量以及售后，满足广大客户要求，欢迎来厂参观考察！
