想要快速了解【地下电缆管线探测仪_电力电气测试仪器每一处都是匠心制作】产品？视频给你直观的感受！
以下是:【地下电缆管线探测仪_电力电气测试仪器每一处都是匠心制作】的图文介绍

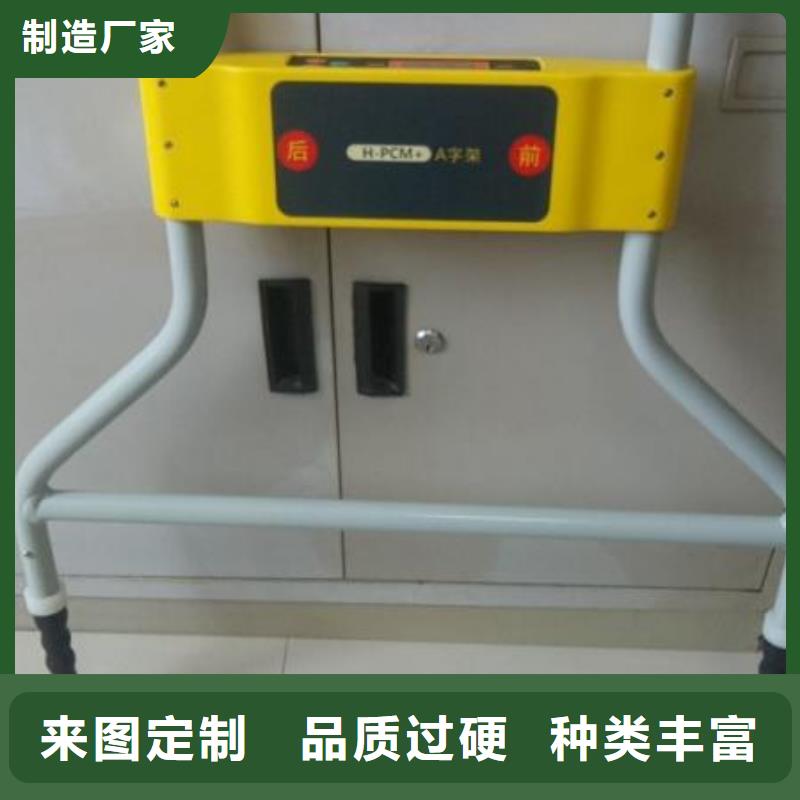

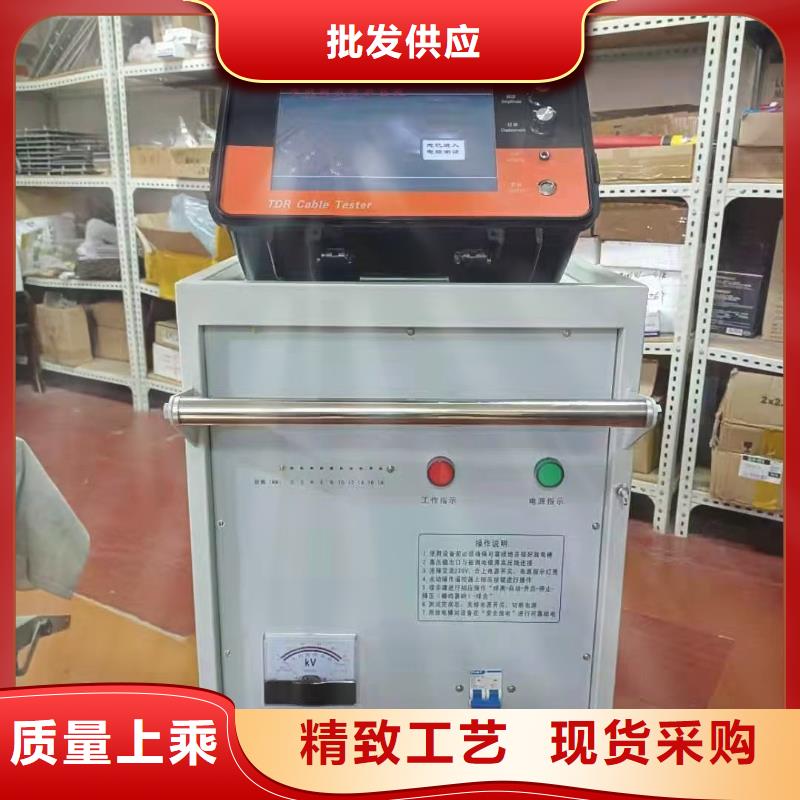

地下电缆管线探测仪 操作使用说明6.1主机操作6.1.1接线首先将故障线路的开关断开；测试地线用接地线与接地棒连接，接地棒接入大地网；信号输出端子与信号输出测试线插头端子连接，其另一端的线鼻子拧在绝缘挂线杆的蝴蝶母接线柱上，3根绝缘杆用短接线连接，再将挂线杆挂在故障线路上。注意：在需要测试的故障线路全长范围内，均不能挂接地线！警告！?接线前必须保证本条线路已停止运行！?请严格遵守操作规程！图8 主机接线示意图6.1.2电气连接?连接接地线① 将接地线一端夹子夹到接地钎子上，如图9确保信号源接地良好。 图9连接接地端② 将接地线另一端插头插入主机的接地插座上，如下图所示。图10连接主机端?连接信号线① 将信号输出线另一端的接线端子与一条短接线依次套在一个挂钩绝缘棒的固定螺栓上，使用蝶形螺母锁紧：图11 信号输出线接线安装② 使用短接线将连有信号输出线的挂钩绝缘棒与另外两个挂钩绝缘棒短接。如图三相短接线及信号输出线安装完毕图12 信号输出线安装完毕③ 将连接信号输出线的三个挂钩绝缘杆分别挂到故障线路的三相导线上 图13 信号输出线挂接
天正华意电气设备(济南市分公司)一直坚持人才和 微机继电保护测试仪产品并重的原则，吸纳了具有经验丰富的 微机继电保护测试仪工程技术人员和专业管理人才，严管理、高技术、先进的 微机继电保护测试仪生产设备及完善的检测手段 ，生产高品质的 微机继电保护测试仪产品，提供优质的售后服务。

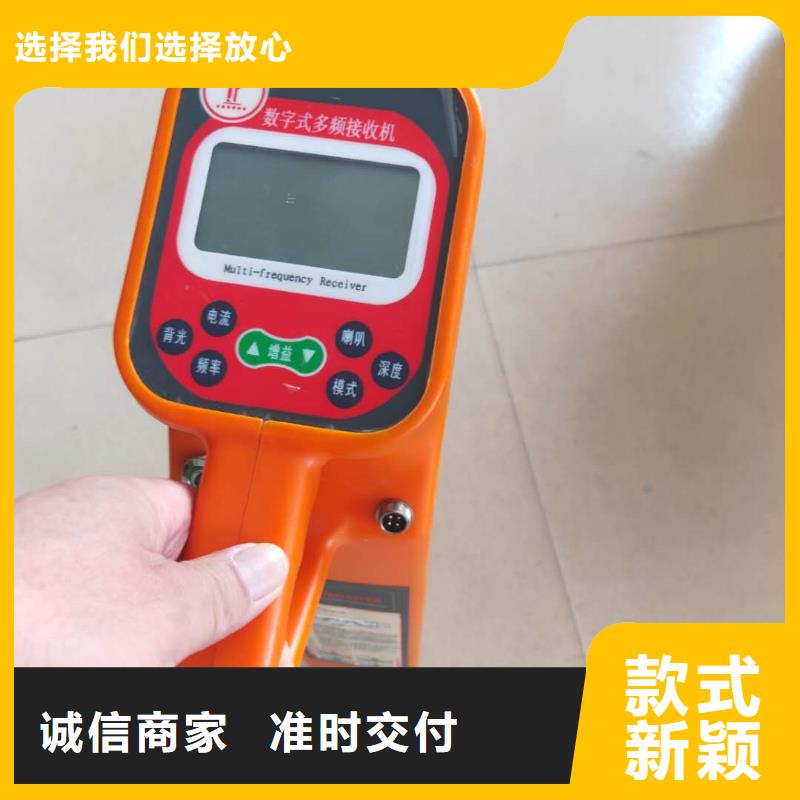

地下电缆管线探测仪 高压！危险！操作者须经严格培训并获得相关高压操作认证才能使用本仪表进行现场测试。● 操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。● 被测线路电压超过600V时须连接绝缘杆使用。● 严禁用本仪表测试电压超过60kV的裸导线或汇流母线(可测试60kV以下的裸导线或汇流母线，或110kV以下具有绝缘外皮的线缆)。● 可测导线或电缆外径Ф168mm，可测母排尺寸168mm×245mm。● 请使用专配绝缘杆连接该仪表。● 仪表连接好伸缩绝缘杆后要轻拿轻放，避免与地面冲击造成损坏。● 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。● 长时间不用仪表，请定期给电池充电或取出电池。● 更换电池，注意极性，若无法更换，请联系厂家。● 拆卸、维修本仪表，必须由有授权资格的人员操作，并定期保养。● 若本仪表及其他部件有损伤，请禁止使用。● 由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。● 建议绝缘杆每年至少进行一次绝缘强度测试(AC 110kV/rms绝缘杆完全拉伸后，两端之间)。● 多芯电缆漏电巡查方法：检测仪钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。
