我们为您呈现了一部精彩绝伦的采购振荡波10KV电缆测试仪必看-欢迎选购产品视频，让您感受产品的独特之处。
以下是:采购振荡波10KV电缆测试仪必看-欢迎选购的图文介绍
振荡波局放耐压试验系统 二、操作说明：1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好围栏；2）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；3）收集电缆型号、长度、接头位置等电缆参数；电缆全长必须准确，以用于校准；中间接头测量尽量准确和详细，有利于终判断局放位置；4）电缆长度：一侧测量方式：100m≤L≦≤3k，必要时可采用两端测量的方式。2、绝缘电阻测试电缆主绝缘电阻测试：采用2500V（35kv电缆用5000V摇表）绝缘摇表进行测试；主绝缘电阻应大于50MΩ才可以进行下一步试验。3、电缆交流耐压试验使用本系统的高压试验电源设备，对被试电缆各相做5分钟1.6U0电压的耐压试验。不闪络击穿才可以进行局放的检测试验。电缆振荡波局部放电试验4.1 电缆局放的校准：高压测试前首先使用校准器进行局部放电量的校准，并测量电缆长度。首先按照以下接线图联接好设备。测试前检查校准器电池，不足应更换。校准步骤：1）校准器Q9测试线的红色线夹连接被测电缆线芯，黑色线夹接电缆接地。；2）校准100pc—2nc六档，输出接OUT×1接口。5nc-20nc三档，输出接OUT×10接口。3）选择相应的档位，打开校准器电源。4）打开变频主机的电源，准备好笔记本电脑进入测试软件界面。打开软件后，首页即是『电缆校准』界面，如图x。电缆预设参数：已知被试电缆的长度时，请在『校准判定基准』中选择『长度优先』，并在『预设电缆长度』栏中输入电缆长度；如不确定被试电缆的长度时，请在『校准判定基准』中选择『波速优先』，并在『预设电缆波速』栏中输入电缆波速。注：电缆波速与电缆类型有关，典型值见表。
天正华意电气设备(桂林市分公司)自成立以来，秉承专注”和“提供满意服务与客户一起成长”的经营理念,使公司 微机继电保护测试仪产品在行业内获得多项荣誉。我们将以“先进的技术、较好的 微机继电保护测试仪产品、热忱的服务”为宗旨，服务于用户，真正能够为用户创造价值，同时也为 微机继电保护测试仪事业贡献一份力量！

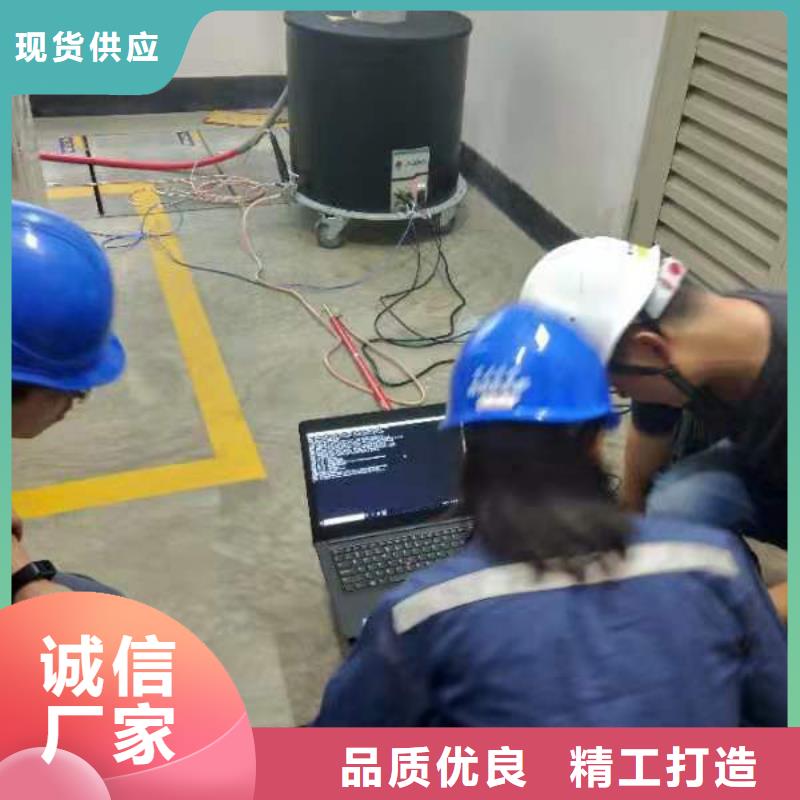

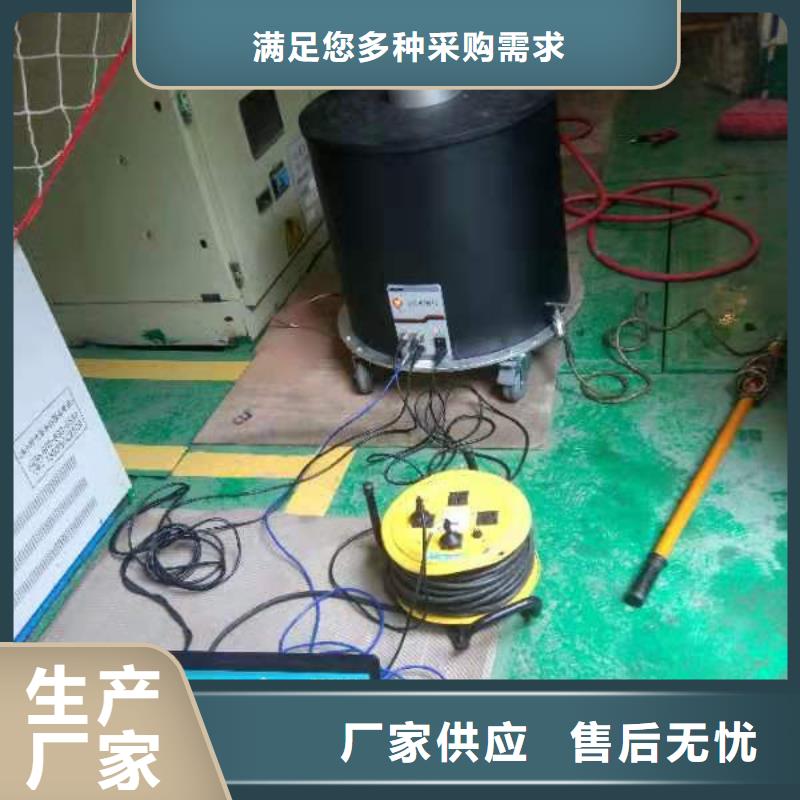

振荡波局放耐压试验系统部分硬件使用说明附件图) 大功率电源线： 用于为设备提供 电源。) 无局放高压连接电缆： 连接高压 单元与被测电缆。) 视在放电量校准源： 用于校准测试视在放电量标定。) 急停盒： 加压测试过程中紧急停止。) 网线： 计算机与高压单元数据传输。f) 降频器： 测试较短电缆时做补偿使用。觑艇1.2 设备连接基本步骤瑞士 Seize 电缆振荡波局放测试系统1) 将电缆电极连接至设备电极上， 电缆的地线接在设备接地端上；图 3 电缆电极和地线与设备的连接图示2) 按图4 所示标识接入 220V 交流电源 连接网线和急停按钮；图 4 电源线 网线和急停线接口3) 打开电源开关， 电源指示灯 ( 绿色） 点亮， 待设备完全启动， 状态指示灯 ( 黄 色） 点亮；图 5 通电后电源指示灯 状态指示灯点亮状态4）状态指示灯点亮之后， 将网线连接至笔记本电脑或者笔记本电脑连接至无线 wifi 信号 OWTS， 点击笔记本桌面上如图 6 所示的“有线连接”或“无线连 接”图标， 点击连接即可进入系统；(a）有线连接 (b）无线连接图 6 远程桌面连接5）进入设备系统后， 将急停按钮盒上的钥匙拧至“开”的位置， 并打开急停 按钮， 红色指示灯点亮， 直流源可以输出高压， 如图 7 所示图 7 急停开关指示状态搭建 35测试系统当被测电缆长度大于等于 250 米时， 无需连接补偿电容， OWTS 系统连接 图 如图 8 所示。待测电缆工作地测试主机图 8 OWTS 系统连接示意图 ( 无补偿电容）当被测电缆长度小于 250 米时， 必须连接补偿电容， OWTS 系统连接图如图 9 所示。待测电缆高压连接电缆图 9 系统连接示意图 （有补偿电容）第二部分软件说明2. 1 综述振荡波检测装置的软件系统按功能可划分为前台控制及检测系统 后台数据 分 析处理系统 。

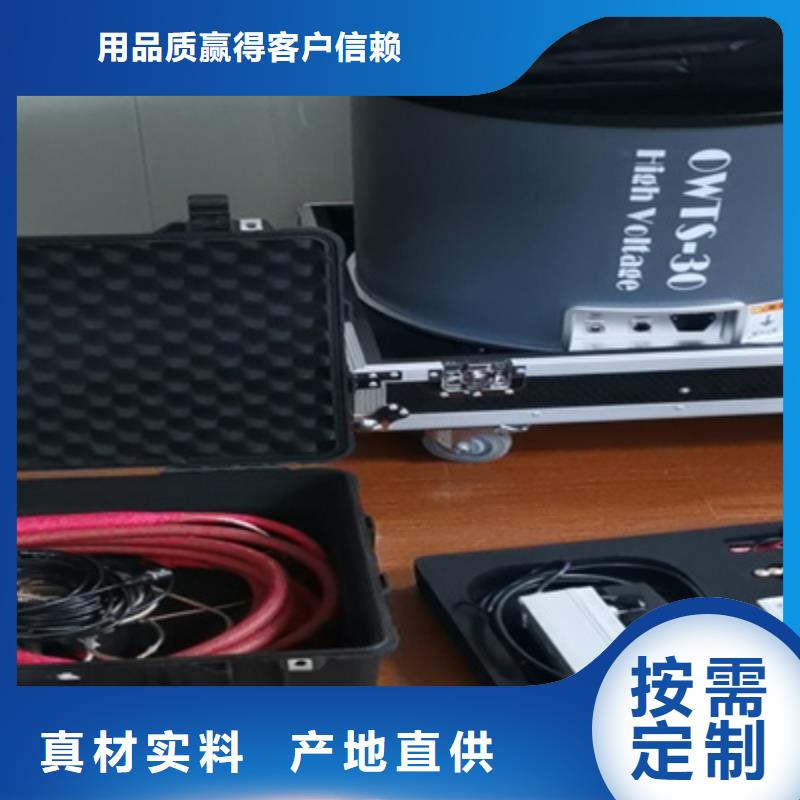

振荡波局放耐压试验系统?10kV电缆振荡波局部放电检测系统序号名称项 目协议参数值110kV电缆振荡波局部放电检测及定位设备主机生产商青岛-THSEIZE产品型号规格青岛天正华意电气OWTS 30功能要求对10kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。振荡电源输出电压峰值0-2.0U0（U0≤8.7kV） 振荡频率50-800 Hz电缆电容0.05 μF -4 μF局部放电定位带宽150kHz-45MHz局放采样率不小于100MHz局放测量精度1 pC定位精度0.1 m局放校准量程50 pC～200nC高压充电电流12 mA电缆介损测量范围0.1％-5％,自动测量测试时间测试时间100ms以内，无损测试波形阻尼振荡波，具备频域滤波和小波滤波功能电容及介损测量自动测量电缆电容自动测量电缆介损局放水平及趋势描绘局放水平，具备补偿功能，真实还原局放量的实际大小测距具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速无线控制可通过无线局域网（WLAN）控制高压输出，保证人身混合电缆修正具备混合电缆波速误差修正功能分析功能自动和手动分析功能电缆长度修正电缆长度修正功能加压模式峰值、相电压、有效值三种加压模式自放电自动放电功能抗干扰无线、有线连接功能，排除现场信号干扰2控制装置控制紧急停机功能和控制回路；含有紧急制动按钮和运行指示灯3脉冲校准仪局放校准仪1pC – 200nC 4无局放降频装置电容0.15 μF无局放装置带无局放连接装置5控制装置控制装置高性能笔记本电脑
