想要一睹互感器综合测试仪TH-0301三相电力标准功率源诚信厂家产品的风采吗？这个视频将用直接的方式展示产品的卓越性能，保证让您大饱眼福。

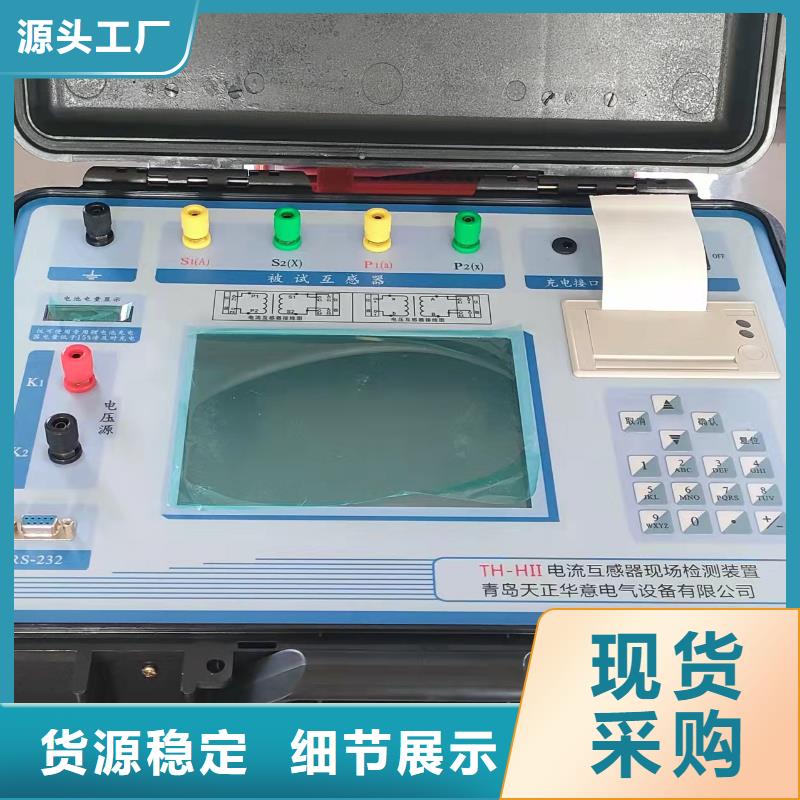

以下是:互感器综合测试仪TH-0301三相电力标准功率源诚信厂家的图文介绍
天正华意电气设备(安庆市分公司)一家以 微机继电保护测试仪研发、生产、销售于一体的高科技企业，聚合国内先进的生产工艺、技术和原材料，并具有一支务实，的管理团队，我们对高技术的 微机继电保护测试仪有特别的优势，也愿意在此范畴内进一步投入，加大研发力度。
公司通过多年的实践积累过程中，不断的建立和完善售后服务网络，深受用户的信赖和好评。同时公司还拥有一支高素质的研发，生产，管理和销售队伍。

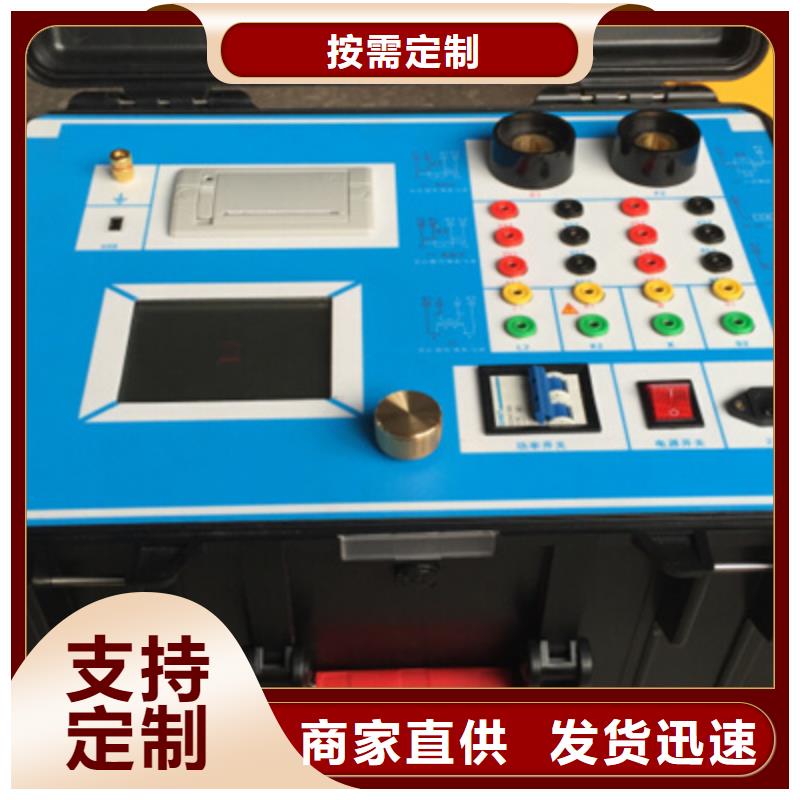

互感器综合测试仪仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。图6，CT电流法变比极性测试界面 2：电压法变比极性测试。1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图7，设置 二次侧额定电流： 1A或5A。2）试验： CT一次侧接L1、L2，CT二次侧接K1、K2，不检测的二次绕组不用短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。图7，CT电压法变比极性测试界面8.4、CT二次回路试验 1）参数设置：在CT主界面中，选择“二次回路”后，进入测试界面（图8），设置好设定电流值：0～600A。2）试验： CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，点击“开始”选项，，试验即开始，电流保持时间以进度条显示(0～200A:保持5分钟；大于200A～300A：保持1分钟；大于300A：保持3秒钟)。图8、CT二次回路测试界面 8.5、CT交流耐压试验1）参数设置： 在CT主界面中，选择“交流耐压”后，进入测试界面（图9），设置好设定电压值：0～3000V。2）实验：被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。图9，CT交流耐压测试界面 9.PT测试9.1、PT励磁特性测试1)、参数设置在PT测试主界面中，选择进入“伏安特性”试验界面（如图10），励磁电流（0～20A）：输出电流为仪器输出的设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。励磁电压：100V、100/√3、100/3、150V、220V。2）、试验：测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选择“开始” 选项后，即开始测试。
互感器综合测试仪CT主界面 ，PT主界面八.CT测试进行电流互感器测试时，请移动光标至CT，并选择相应测试选项。8.1、CT励磁（伏安）特性测试在CT主界面中，选择“励磁” 选项后，即进入测试界面如图4。 （1）、参数设置：励磁电流：设置范围（0—20A）为仪器输出的设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。励磁电压：设置范围（0—1000V）为仪器输出的设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。（2）、试验：接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。 试验时，光标在“停止”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图（如图6）。注意：图4中“校准”功能：主要用于查看设备输出电压电流值，不用于互感器功能测试，详情见附录一。
互感器综合测试仪以“E”为开头的数据为角差比差结果数据，以“T”为开头的数据为暂态结果数据。11.6 载入数据结束后，选择“确定”出现图40界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.7 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.8 选择“保存”选项，则以WORD的形式显示结果如图41。11.9 如需继续加载试验结果数据，请先上次载入的数据。图38图39图40图41附 录 附录一、 “校准”测试方法（以CT为例）图42，校准测试主界面图43，电压校准接线图图44，电流校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面（如图42），设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～2500V。2）开始： 电压校准试验参照图43进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测，检测完毕后，按下控制器，试验返回图42界面。电流校准试验参照图44进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测，检测完毕后，按下控制器，试验返回图42界面。附录二、售后服务承诺 ，本产品保修一年，终身维护。
